46
Filtrující verze
Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a vůní. K použití digestoře v této verzi je nutné instalovat
dodatečný systém filtrování na základě aktivních uhlíků.
Modely bez sacího motoru jsou dodávány pouze v odtahové
verzi a musí být napojeny na externí odsávání.(Není součástí
dodávky).
Návod na propojení je uveden spolu s periferní odsávací
jednotkou.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 65cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor: dříve než opět napojíte obvod digestoře na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v
případě poškození kabelu vyžádejte si ho u servisní služby.
Instalace
Před zahájením instalace:
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry
pro zvolený prostor instalace.
• Pro usnadnění instalace se doporučuje dočasně odstranit
protitukové filtry a další součásti, jejichž demontáž a
následná zpětná montáž jsou povoleny a níže popsány.
Po skončení instalace je třeba provést jeho/jejich zpětnou
montáž.
Popis demontáže je uveden v následujících odstavcích.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz
příslušný odstavec). Je třeba jej/je namontovat zpět
v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z
přepravních důvodů) materiál příslušenství (například
sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek
nacházející se pod a kolem prostoru instalace za účelem
získání lepšího přístupu ke stropu/stěně, na který/ou má
být odsavač nainstalován. Dále je třeba v rámci
možností co nejlépe ochránit nábytek a všechny součásti
potřebné pro instalaci. Zvolte si rovný povrch a pokryjte
jej ochrannou fólií, na kterou uložíte odsavač a souč
ásti
příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace
odsavače (v prostoru přístupném i po montáži odsavače)
dostupná zásuvka elektrického rozvodu a zda bude
možné provést připojení zařízení na odvádění kouře
směrem ven (platí pouze pro odsávací verzi).
• Proveďte všechny potřebné zednické práce (např.:
instalaci zásuvky elektrického rozvodu a/nebo realizaci
otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.
Provoz
V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.

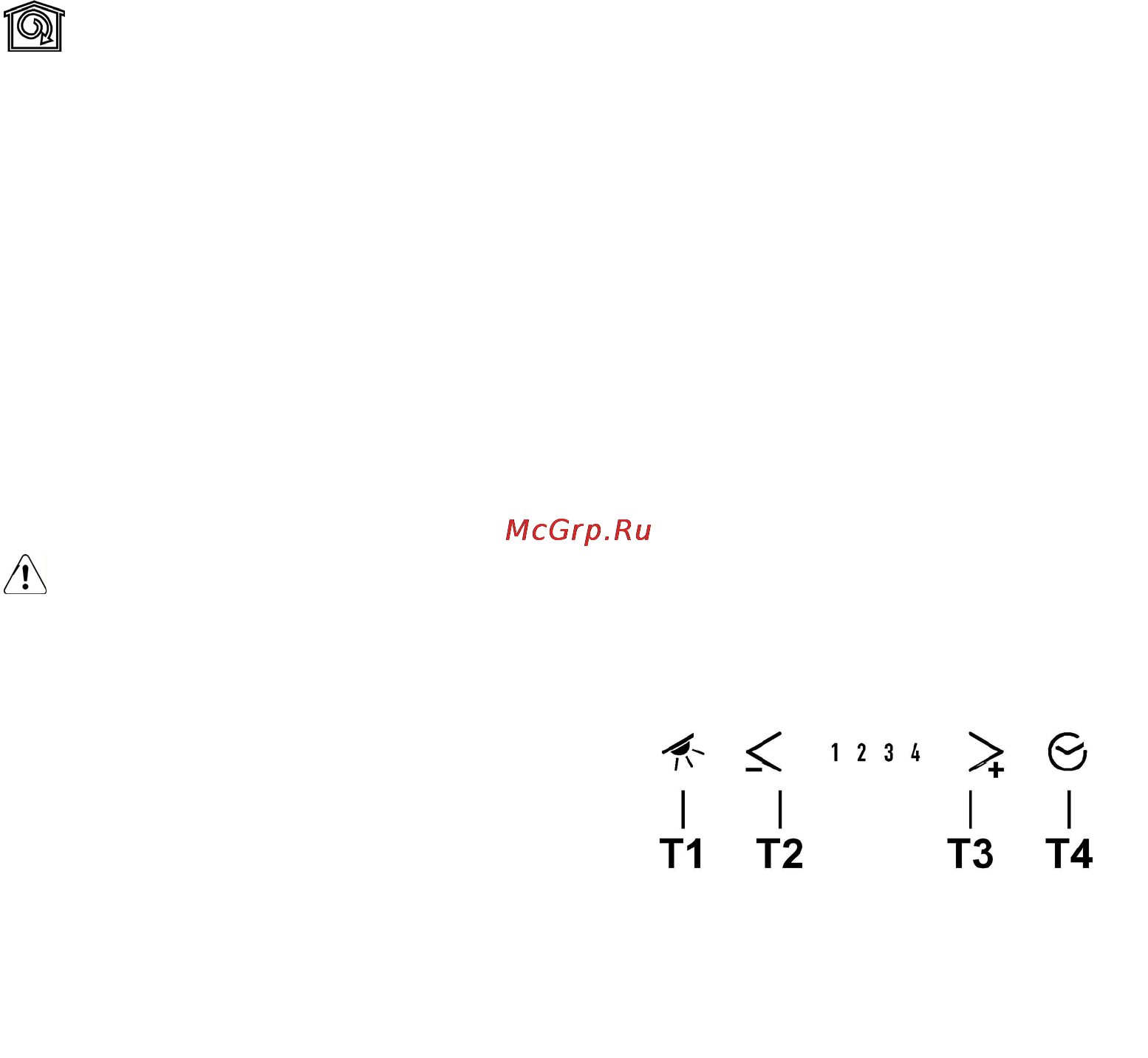

T1. Svítidla ON/OFF
T2. Snížení rychlosti
Stisknutím tlačítka "T2" se zpomalí rychlost z rychlosti 4
(intenzívní) na rychlost 1.
Stisknutím tlačítka "T2" během fungování v rychlosti 1,
digestoř přechází do stavu OFF.
T3 Zvýšení rychlosti
Stisknutím tlačítka T3 digestoř přechází ze stavu OFF
do rychlosti 1
Stisknutím tlačítka (digestoř ve stavu ON) se zvýší
rychlost motoru ze stavu 1 na rychlost 4 (intenzívní).
Ke každé rychlosti odpovídá rozsvícení příslušné diody.
Rychlost 1 dioda 1
Rychlost 2 dioda 2
Rychlost 3 dioda 3
Rychlost intenzívní dioda 4 (blikající)
Intenzívní rychlost je časovaná. Standardní časování je
nastaveno na 5’, potom se digestoř ustaví na rychlosti 2.
K odstavení funkce před vypršením doby stiskněte
tlačítko T2, digestoř se ustaví na rychlosti 3.
T4 Časování rychlostí
Časování rychlostí se umožní stisknutím tlačítka T4, po
vypršení času se digestoř vypne.
Časování je rozděleno takto:
Rychlost 1 - 20 minut (dioda 1 bliká)
Rychlost 2 - 15 minut (dioda 2 bliká)
