34
! Utilizar uma conduta com o menor número possível de
curvas (ângulo máximo da curva: 90ºC 90°).
! Evitar alterações drásticas da secção do tubo (diâmetro).
! Usar uma conduta com o interior mais liso possível.
! O material da conduta deve ser aprovado em
conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão activado, disponível
junto ao seu revendedor. O ar aspirado será desengordurado
e desodorizado antes de ser reintroduzido no ambiente
através da grelha superior.
Os modelos sem motor de aspiração funcionam
exclusivamente na versão aspirante e devem ser ligados a
uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade
periférica de aspiração.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes no dispositivo de cozimento e a parte mais baixa
da coifa não deve ser inferior a 50cm no caso de fogões
eléctricos e 65cm no caso de fogões a gás ou mistos.
Se as instruções de instalação do dispositivo de cozimento a
gás especificarem uma distância maior, deve-se levar em
conta esta indicação.
Conexão elétrica
A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa. Se
dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão directa à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação de rede e de verificar seu correcto
funcionamento, controlar sempre que o cabo de rede esteja
montado correctamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.
Montagem
Antes de iniciar com a instalação:
• Verificar que o produto adquirido tenha dimensões
adequadas para a zona escolhida de instalação.
• Para facilitar a instalação, aconselha-se remover
temporariamente os filtros gorduras e as demais partes
permitidas, e efectuar como aqui descrito, a
desmontagem e a montagem.
Este/s deve/m ser remontado/s no fim da instalação.
Para a desmontagem ver parágrafos relativos.
• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar a coifa na
versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de
transporte) material de dotação (por exemplo envelopes
com parafusos (*), garantias (*) etc.), eventualmente tirar
e conservar.
• Se possível desconectar e deslocar a instalação solta ou
fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protectiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Seleccionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de protecção e colocar em seu interior todas
as partes da coifa e as ferramentas.
• Além disso, verificar que nas proximidades da zona de
instalação da coifa (em zona acessível também com a
coifa montada) uma tomada eléctrica se encontre a
disposição e seja possível conectar-se a um dispositivo
de descarga fumos para o externo (somente Versão
aspirante).
• Executar todos os trabalhos de alvenaria necessários
(por ex: instalação de uma tomada eléctrica e/ou tubo
para a passagem do tubo de descarga).
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

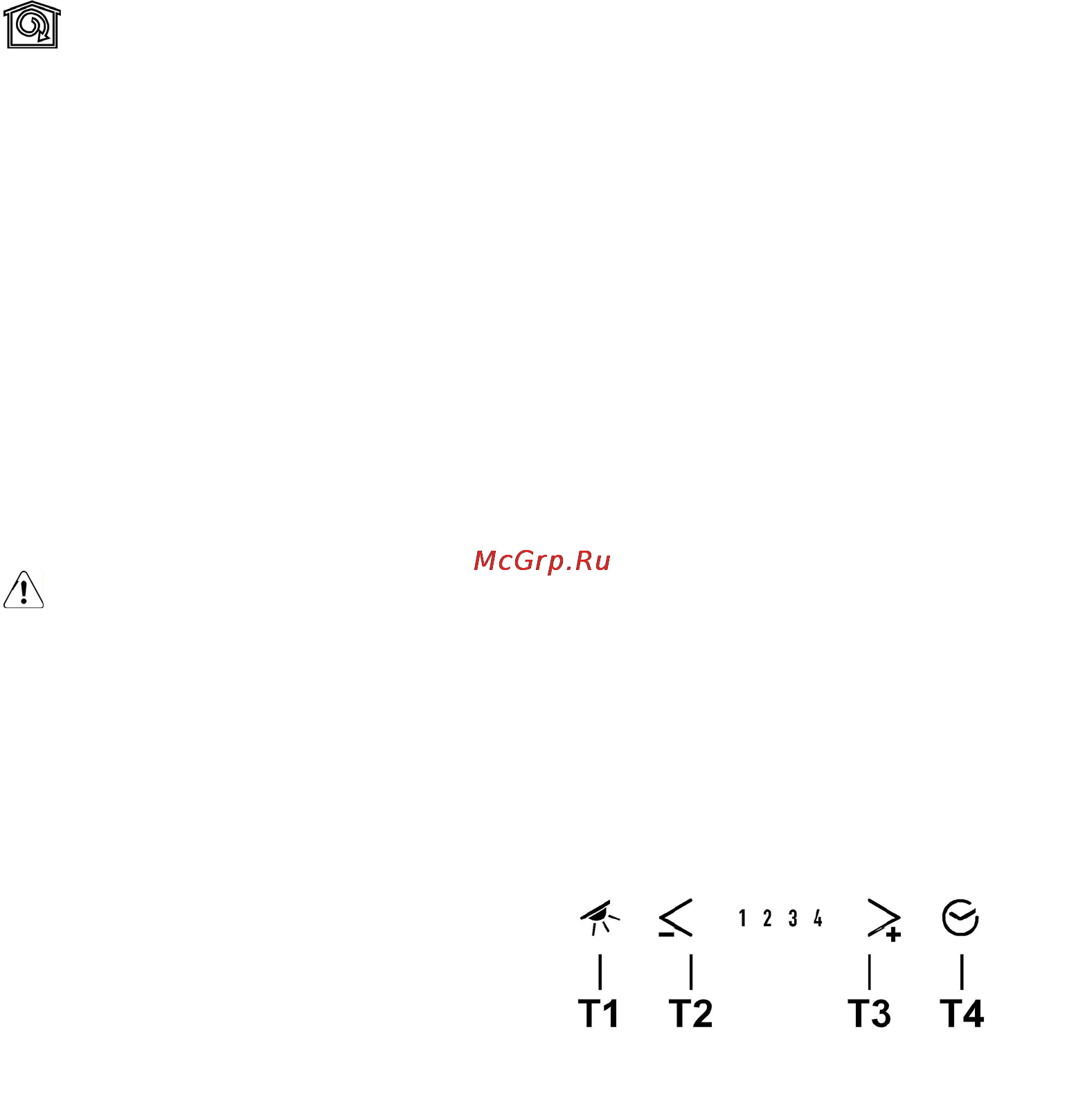

T1. ON/OFF luzes
T2. Decremento velocidade
Ao pressionar o botão “T2” obtém-se o decremento da
velocidade, da velocidade 4 (intensiva) à velocidade 1.
Ao pressionar o botão” T2” durante o funcionamento na
velocidade 1,o exaustor passa ao estado OFF.
T3. Aumento velocidade
Ao pressionar o botão T3, o exaustor passa do estado
OFF à velocidade 1.
Ao pressionar o botão (exaustor no estado ON) é
