86
Filtrerende udgave
Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.
Modellerne uden udsugningsmotor fungerer kun i den
sugende udgave og skal tilsluttes til en ydre udsugningsenhed
(ikke leveret).
Vejledningen til tilslutning leveres sammen med den perifere
udsugningsenhed.
Installering
Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 65cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Emhætten er udstyret med en speciel forsyningsledning; hvis
denne ledning beskadiges, skal den bestilles hos den tekniske
service.
Montering
Før installering:
• Undersøg at det købte produkt har passende
dimensioner til det valgte installeringssted.
• For at lette installeringen anbefales det midlertidigt at
fjerne fedtfiltrene og andre dele der kan afmonteres og
derfor er beskrevet i denne vejledning med instruktioner
til afmontering og genmontering.
Disse komponenter skal genmonteres, når installeringen
er fuldført.
Læs venligst de relevante afsnit for oplysninger om
afmonteringen.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med
emhætten (læs også det relevante afsnit). Dette/disse
filter/filtre skal kun genmonteres, hvis man ønsker at
anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør
internt i emhætten (for eksempel poser med skruer,
garantier etc.); hvis dette er tilfældet, skal det fjernes og
opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne
underneden og omkring området, hvor emhætten skal
installeres, så man får lettere adgang til loftet/væggen,
hvor emhætten monteres. Hvis det ikke er muligt at fjerne
køkkenelementerne skal de beskyttes bedst muligt under
installeringen. Vælg en plan overflade og tildæk den med
et beskyttende underlag, hvor emhætten og de tilhørende
komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til
rådighed i nærheden af emhættens installeringsområde
(der også skal være tilgængelig efter montering af
emhætten); desuden skal der forefindes en anordning til
udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en
elektrisk stikkontakt og/eller et hul til passage af
udledningsrøret).
Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.
Funktion
Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.

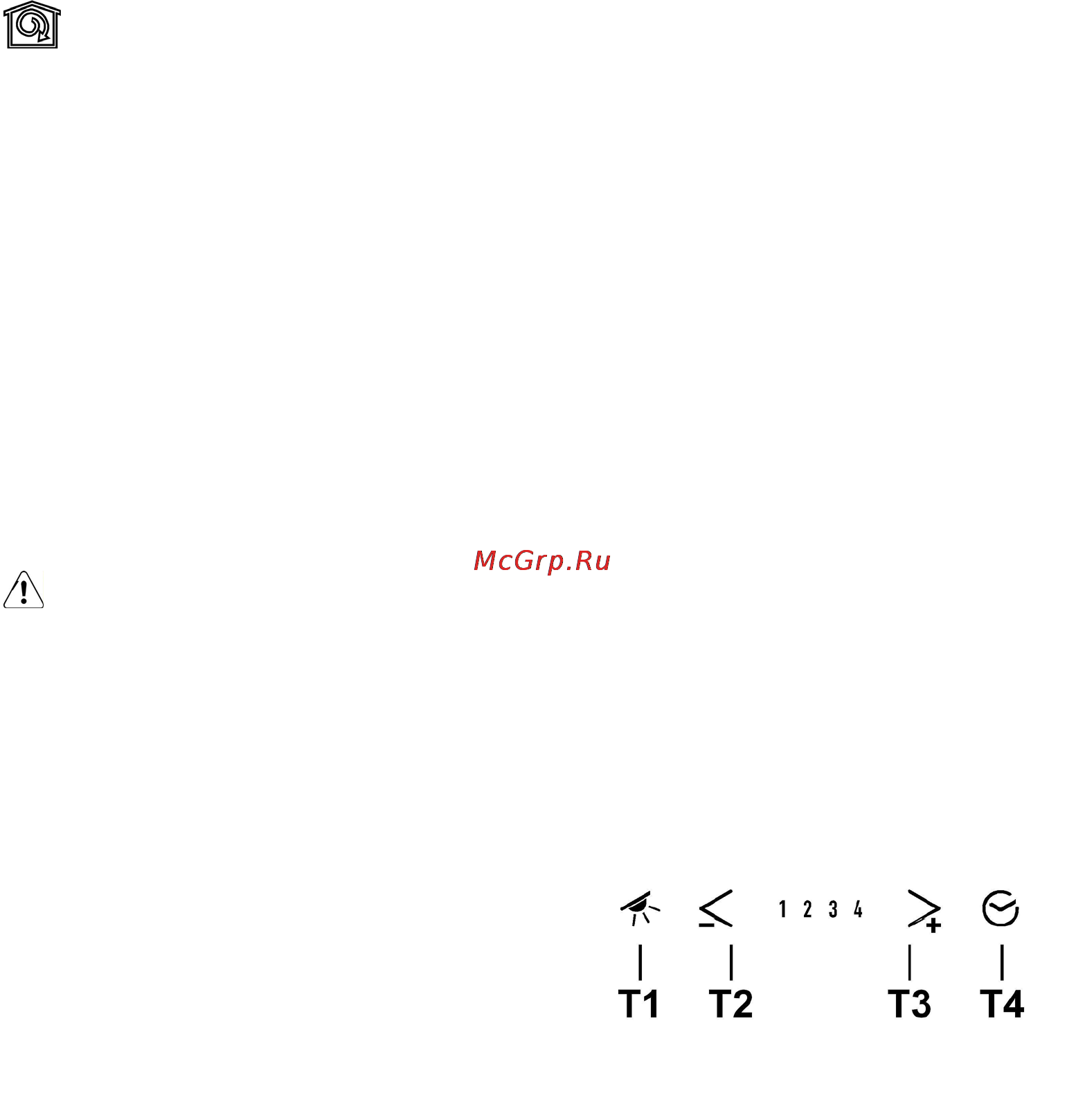

T1. ON/OFF Lys
T2. Sænkning af hastighed
Ved tryk på tasten “T2” sænkes hastigheden, fra
hastighed 4 (intensiv) til hastighed 1.
Ved tryk på tasten "T2" under funktion med hastighed 1,
stilles emhætten på OFF.
T3 Øgning af hastighed
Ved tryk på knappen T3 skifter emhætten fra OFF til
hastighed 1.
Ved tryk på knappen (emhætte på ON) øges
motorhastigheden fra hastighed 1 til hastighed 4
(intensiv).
Hver hastighed medfører tænding af den tilhørende
lysdiode.
Hastighed 1 lysdiode 1
Hastighed 2 lysdiode 2
Hastighed 3 lysdiode 3
Intensiv hastighed lysdiode 4 (blinkende)
