30
Los modelos sin motor de aspiración solamente funcionan en
versión aspirante y tienen que conectarse a una unidad
periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad
periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.
Montaje
Antes de comenzar con la instalación:
• Asegurarse que el producto adquirido, es de las
dimensiones apropiadas para la zona de instalación
escogida.
• Para facilitar la instalación, se aconseja remover
temporáneamente los filtros de grasa y las otras partes
que se pueden quitar, y como descrito aquí, el
desmontaje y el montaje.
• Quitar el/los filtro/s de carbón activo (*) si es
suministrado (ver el parrafo relativo).
Este/tos va/van montado/s nuevamente si se desea
utilizar la campana en versión filtrante.
• Verificar que en el interior de la campana no haya (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) ect,),
eventualmente quitarlos y conservarlos.
• Si es posible desconectar o quitar los muebles debajo y
alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la /al pared/techo, donde
será instalada la campana. De otro modo, proteger los
muebles y todas las partes necesarias para la
instalación. Escoger una superficie llana y cubrirla con
una protección donde apoyar las piezas metálicas.
• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).
• Ejecutar todos los trabajos de mampostería necesarios (
ej.: instalación de una toma de corriente y/o agujero para
el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a su parede/techo. La/El
pared/techo debe ser lo suficientemente fuerte para sostener
el peso de la campana.
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

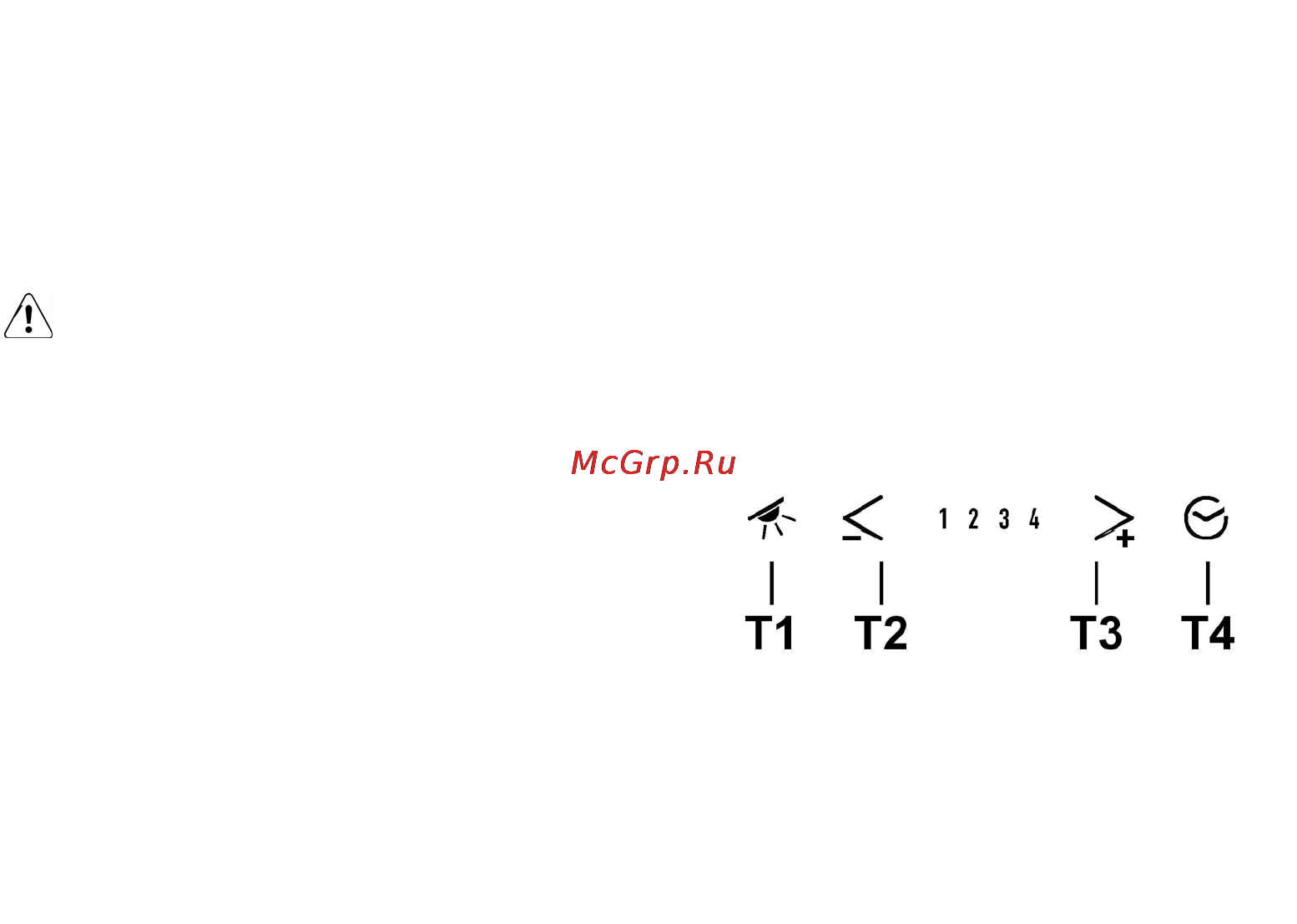

T1. ON/OFF Luces
T2. Decremento velocidad
Presionando el botón "T2" se obtiene el decremento de
la velocidad, desde la velocidad 4 (intensiva) hasta la
velocidad 1.
Presionando el botón "T2" durante el funcionamiento a
velocidad 1, la campana pasa al estado OFF.
T3 Incremento velocidad
Presionando el pulsador T3 la campana pasa del estado
OFF a la velocidad 1.
Presionando el pulsador (campana en estado ON) se
incrementa la velocidad del motor desde la velocidad 1
hasta la velocidad 4 (intensiva).
Para cada velocidad se enciende el correspondiente led.
Velocidad 1 led 1
Velocidad 2 led 2
Velocidad 3 led 3
Velocidad intensiva led 4 (luz intermitente)
La velocidad intensiva es temporizada. La temporización
estándar es de 5’ y, cuando termina, la campana se
posiciona a la velocidad 2.
Para desactivar la función antes de que termine el
tiempo presionar la tecla T2, la campana se posicionará
a la velocidad 3.
T4 Temporización velocidad
La temporización de las velocidadades se habilita
presionando el botón T4, cuando termina la temporización la
campana se apaga.
