www.udarnik.com
10
ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
ПРИМЕЧАНИЕ
К моменту выработки топлива масляный бачок
должен быть почти пустым. Необходимо, чтобы
масло заливалось в бачок в каждый раз после
заправки топливом.

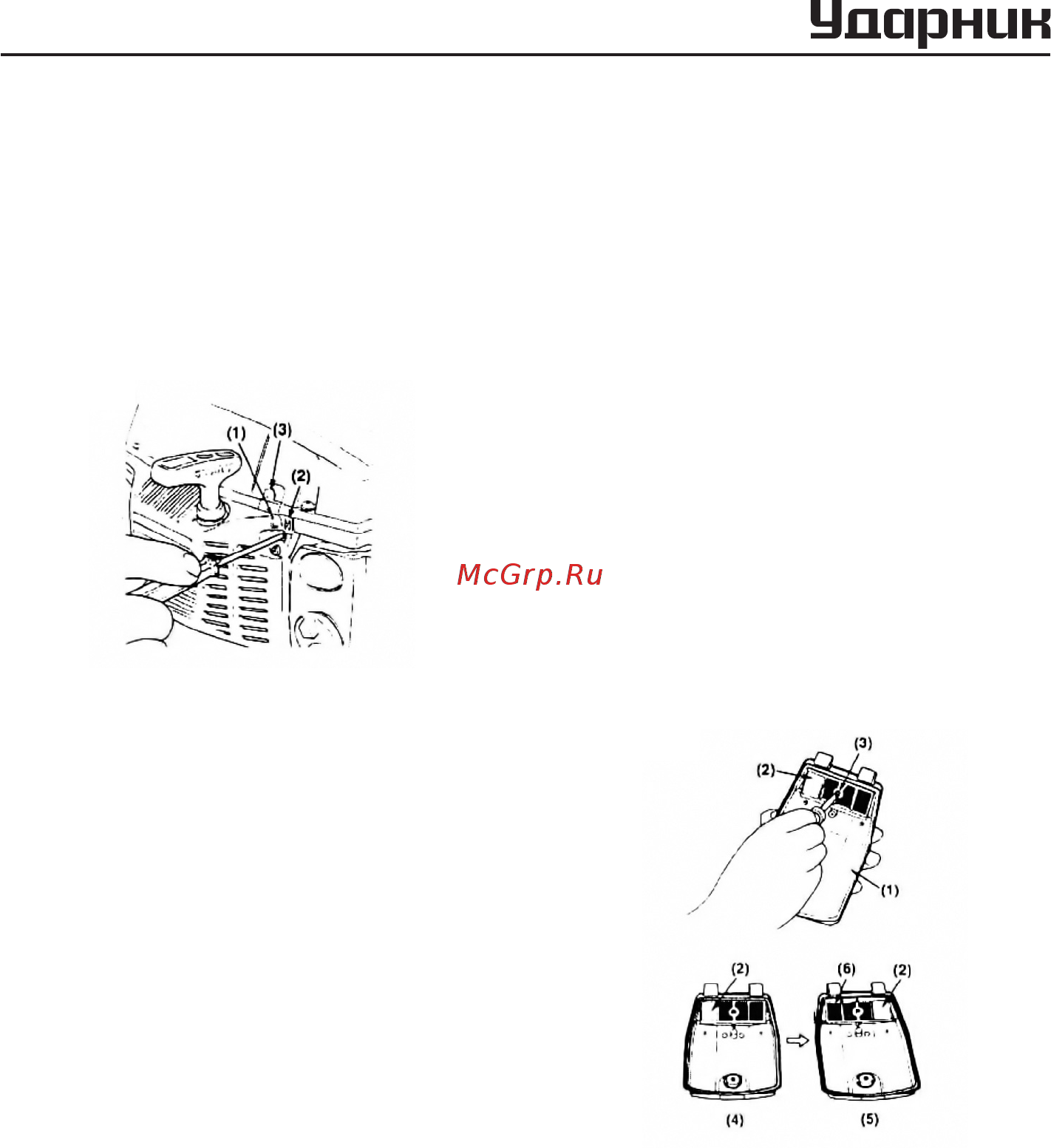

РЕГУЛИРОВКА КАРБЮРАТОРА (Рис. 12)
Рис. 12
(1) Игла L
(2) Игла H
(3) Винт регулирования частоты
вращения на холостом ходу
Карбюратор поставляется в составе устройства
после регулировки на заводе-изготовителе, но в
зависимости от условий окружающей среды до-
пускается дополнительная настройка. Прежде
чем приступать к регулировке, следует прове-
рить состояние воздушного и топливного филь-
тров, а также правильность подготовки топлив-
ной смеси. Выполнить следующие операции:
ПРИМЕЧАНИЕ
Регулировка карбюратора выполняется при ус-
ловии, что на шину пилы уже установлена цепь.
1. Остановить двигатель и закрутить до упо-
ра обе иглы (игла H и игла L). Чрезмерная
затяжка не допускается. Затем выкрутить
иглы обратно, задав первоначальное число
оборотов, как показано ниже:
Игла H: 1 3/8
Игла L: 1 1/4
2. Запустить двигатель и подождать пока
он не разогреется, наполовину открыв
дроссельную заслонку.
3. Медленно поворачивая иглу L по часо-
вой стрелке, подобрать положение, равное
максимальной частоте вращения на холо-
стом ходу, после чего повернуть иглу об-
ратно против часовой стрелки на четверть
(1/4) оборота.
4. Поворачивая регулирующий винт против
часовой стрелки, добиться остановки пиль-
ной цепи. Если частота вращения на холо-
стом ходу слишком мала, повернуть винт по
часовой стрелке.
5. Выполнить пробную резку и отрегулиро-
вать мощность пилы, задав максимальную
частоту вращения с помощью иглы H.
МЕХАНИЗМ ПОДОГРЕВА КАРБЮРАТОРА
Рис. 13
(1) Крышка воздухоочистителя
(2) Защиты от обледенения
(3) Винт
(4) Нормальный рабочий режим
(5) Режим подогрева
(6) Сетчатый фильтр
В случае если цепная пила эксплуатиру-
ется при температуре 0 – 5°C в условиях
повышенной влажности, то в карбюраторе
Инструкция по эксплуатации / Работа двигателя
