ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП

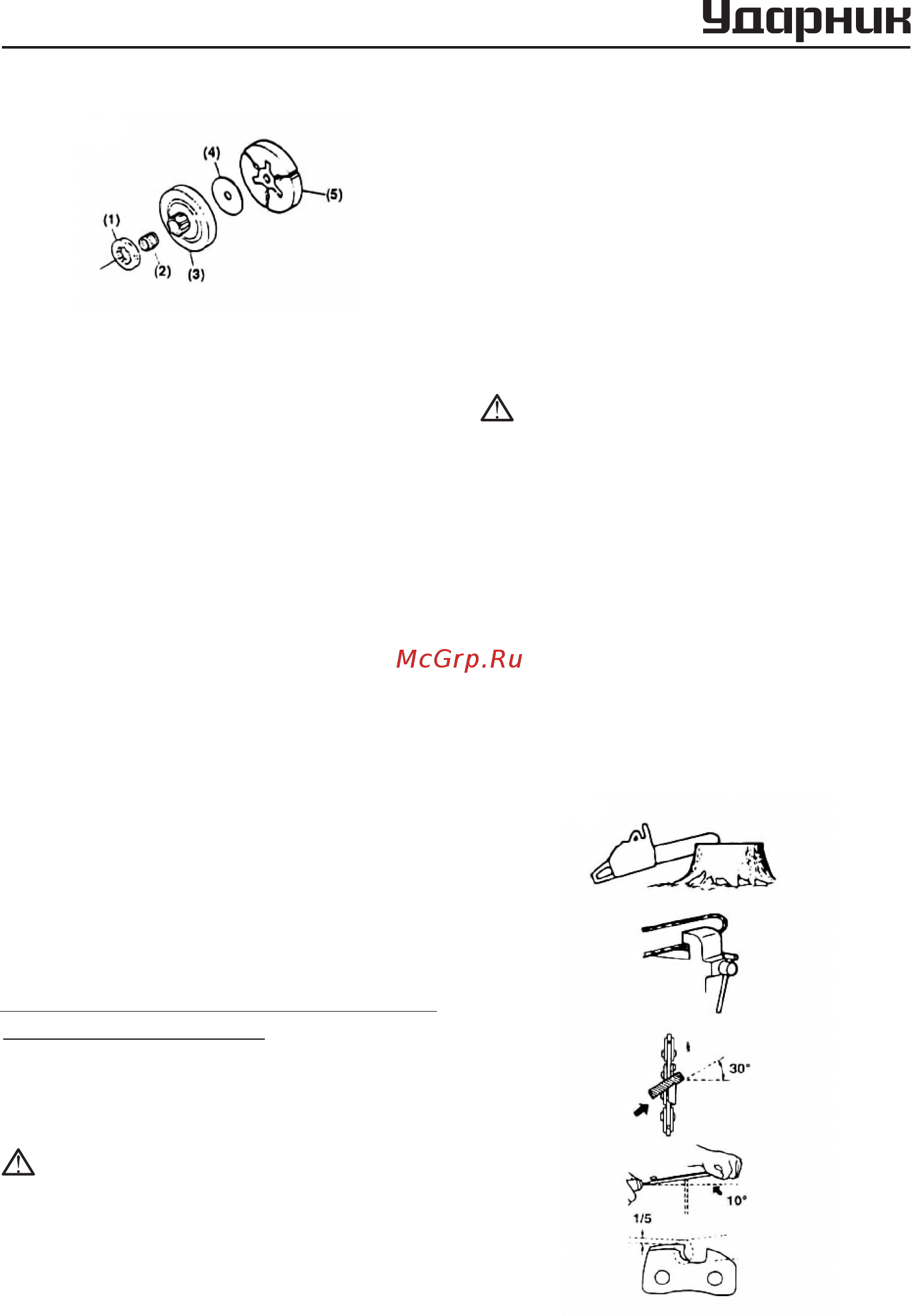

Рис. 29
(1) Звездочка
(2) Игольчатый подшипник
(3) Барабан фрикциона
(4) Проставка
(5) Кулачок сцепления
4. Топливный фильтр
Снять фильтр и промыть его в бензине или,
если необходимо, заменить новым филь-
тром.
5. Масляный фильтр
Снять фильтр и промыть его в бензине или,
если необходимо, заменить новым филь-
тром.
6. Передний и задний демпферы
В случае отслоения резины или появления
трещин демпфер подлежит замене.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЦЕПИ
И НАПРАВЛЯЩЕЙ ШИНЫ
ПИЛЬНАЯ ЦЕПЬ
ВНИМАНИЕ
Правильная эксплуатация пилы позволя-
ет обеспечить сохранность целостности
заточки резцов.
Резцы подлежат затачиванию в следую-
щих случаях:
■ Древесные опилки приобретают по-
рошкообразную форму;
■ Для распиловки древесины требуется
избыточное усилие;
■ Линия отреза уходит в сторону;
■ Усиление вибраций;
■ Повышение расхода топлива
■ Восстановление резцов:
ВНИМАНИЕ
Наденьте рабочие перчатки.
Перед обработкой напильником:
■ Убедиться, что пильная цепь крепко за-
фиксирована на месте.
■ Убедиться, что двигатель остановлен.
■ Использовать круглый напильник соот-
ветствующего размера.
Поместив напильник на резец, приступить
к заточке, удерживая его в прямом поло-
жении. Положение напильника показано на
рисунке (
Рис. 30
).
Рис. 30
Инструкция по эксплуатации / Техническте обслуживание
