ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
Инструкция по эксплуатации / Правила безопасности
ПРЕДОСТЕРЕГАЮЩИЕ ЗНАКИ
Меры предосторожности, которые пред-
ставлены в настоящем руководстве, обо-
значены знаком , указывающим на то,
что владелец должен принимать во внима-
ние соответствующие требования безопас-
ности во избежание серьезных телесных
повреждений и травм. Поэтому, просим
Вас внимательно ознакомиться с этимии
инструкциями и принять меры для их со-
блюдения.
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ, ВСТРЕЧА-
ЮЩИЕСЯ В РУКОВОДСТВЕ
ВНИМАНИЕ
Этот знак указывает на меры предосторож-
ности, которые следует соблюдать в целях
п редотвращения несчастного случая, ко-
торый может привести к серьезной травме
или к смерти.
ОСТОРОЖНО
Этот знак указывает на меры предосторож-
ности, несоблюдение которых может приве-
сти к механическому отказу, к поломке или
к повреждению
ПРИМЕЧАНИЕ
Этот знак указывает на рекомендации или
на указания, предусматриваемые для экс-
плуатации продукта.

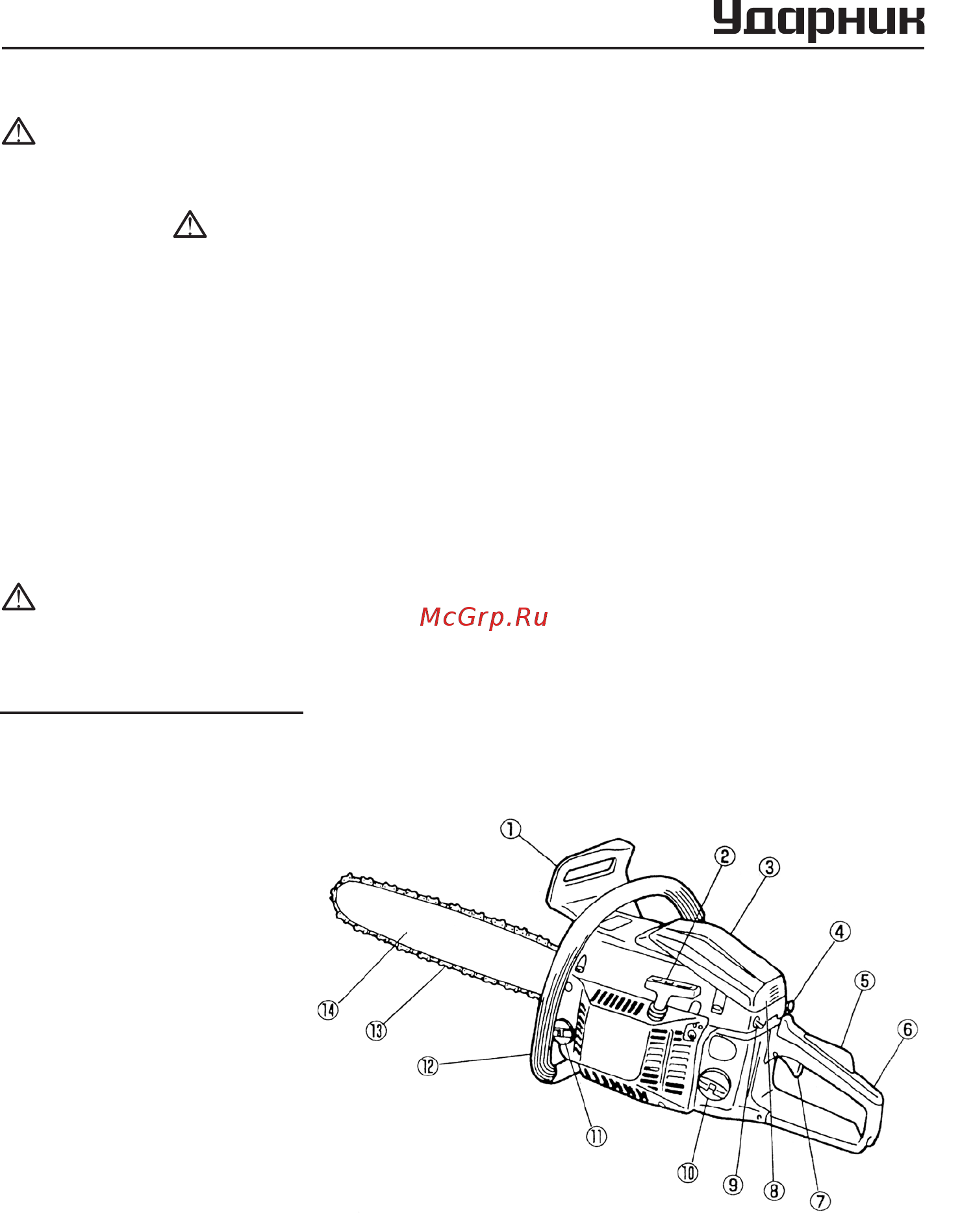

1. РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
1. Аварийный тормоз цепи
2. Ручной стартер
3. Воздушный фильтр
4. Ручка заслонки
5. Блокировка курка
6. Задняя рукоятка
7. Курок пуска
8. Защелка крышки
виздушного фильтра
9. Выключатель двигателя
10. Топливный бак
11. Масляный бак
12. Передняя рукоятка
13. Пильная цепь
14. Шина
