ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
5. ПОРЯДОК УСТАНОВКИ НАПРАВЛЯ-
ЮЩЕЙ ШИНЫ И ЦЕПИ

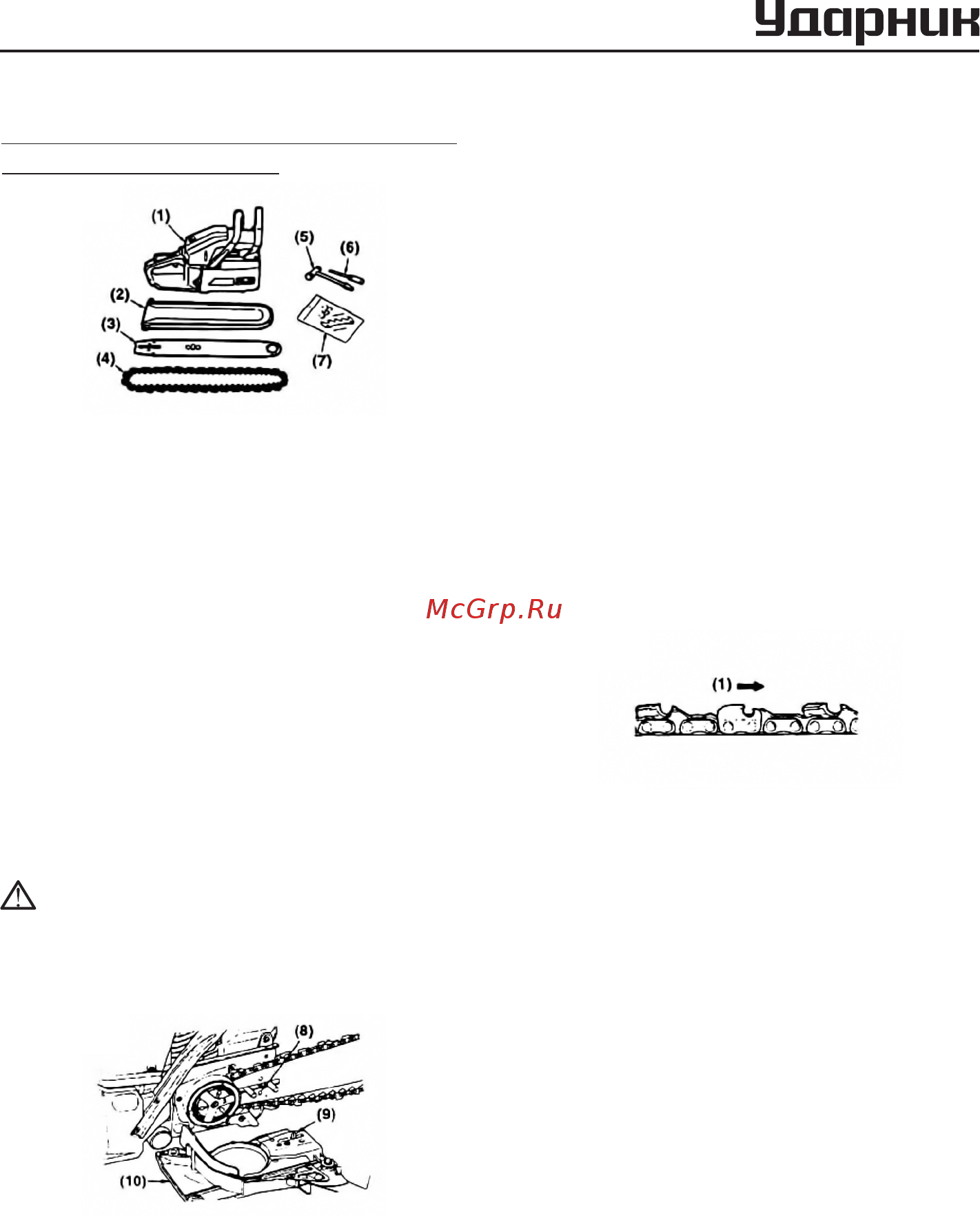

Рис. 1
В стандартную комплектацию пилы входят сле-
дующие составные части (Рис.1).
(1) Основной корпус пилы
(2) Защитный кожух шины
(3) Направляющая шина
(4) Пильная цепь
(5) Свечной ключ
(6) Отвертка для регулировки карбюратора
(7) Режущее звено и установочные винты
Установите направляющую шину с цепью на ос-
новной корпус пилы.
ВНИМАНИЕ
Пильная цепь имеет очень острые края. В це-
лях безопасности следует надевать рабочие
перчатки.
Рис. 2
(8) Отверстие
(9) Гайка механизма натяжения
(10) Кожух цепи
1. Сместить защитный кожух в сторону перед-
ней рукоятки и убедиться, что цепной тормоз
выключен.
2. Ослабить гайки и снять кожух цепи.
3. Установить входящее в комплект режущее
звено.
4. Провернуть цепь на цепном колесе, и одно-
временно установить на корпус пилы шину. Отре-
гулировать положение гайки механизма натяже-
ния цепи до нижнего отверстия направляющей
шины (Рис. 2).
ПРИМЕЧАНИЕ
Проверить правильность установки направ-
ления вращения пильной цепи (
Рис. 3
).
Рис. 3
(1) Направление вращения цепи
5. Установить кожух цепи на основной кор-
пус пилы и вручную затянуть гайки.
6. Одной рукой держась за конец шины, от-
регулировать натяжение цепи, поворачивая
натяжной винт до тех пор, пока соедини-
тельное звено не коснется нижней стороны
направляющей (Рис. 4).
7. Приподняв конец шины, окончательно
затянуть гайки (момент затяжки 12 ~ 15
Нм). Затем вручную проверить равномер-
ность вращения и степень натяжения пилы.
При необходимости повторно отрегулиро-
вать натяжение.
8. Затянуть винт механизма натяжения.
