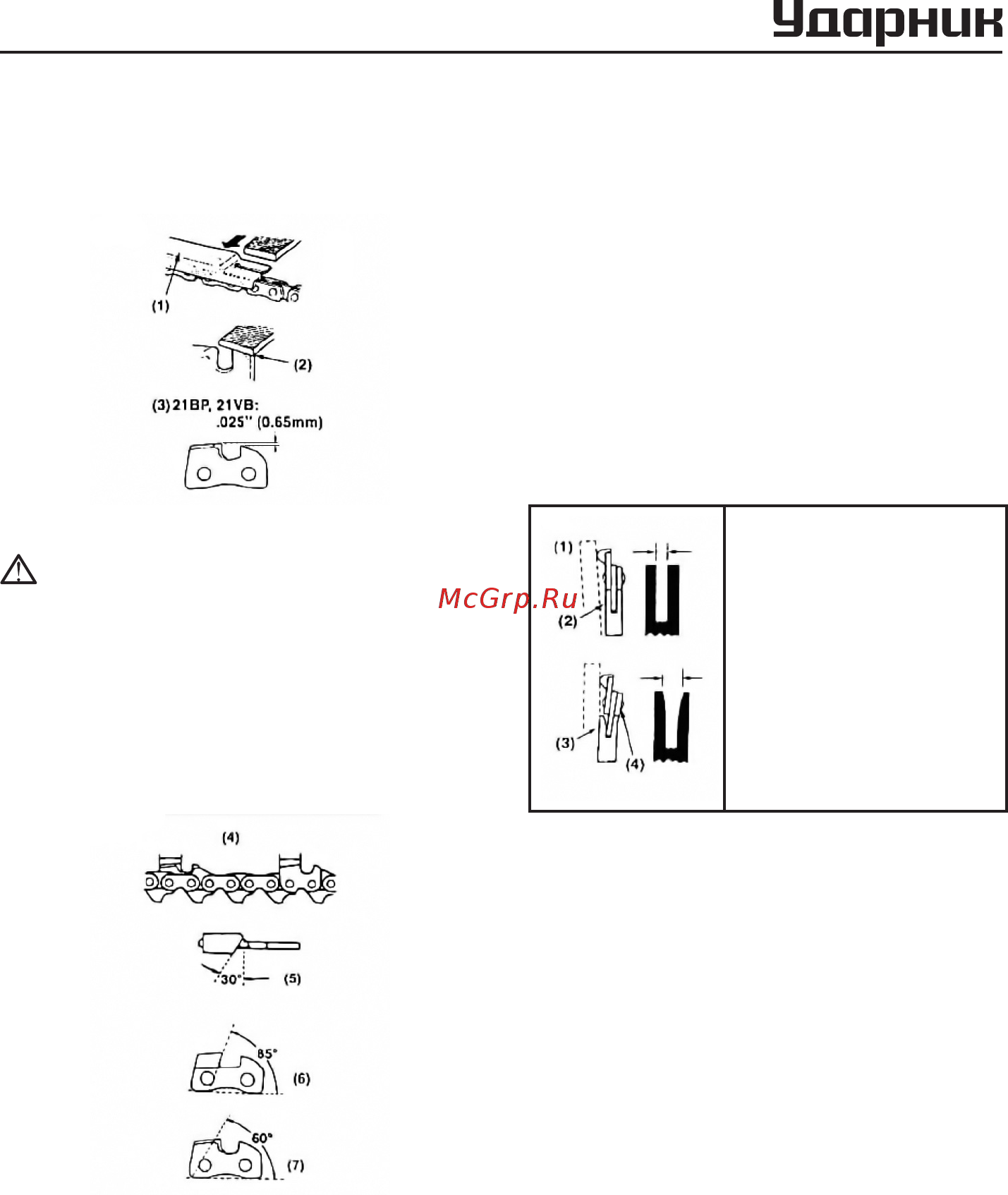

17
ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
После заточки каждого резца измерить
глубину и довести до нужного размера
(
Рис. 31
).
Рис. 31
ВНИМАНИЕ
Закруглить переднюю кромку в целях
сведения к минимуму вероятности об-
ратного удара и поломки соединительно-
го звена.
Убедиться, что каждый резец имеет одина-
ковую длину и угол заострения, как показа-
но на рисунке (
Рис. 3
2).
Рис. 3
2
(1) Щуп
(2) Округление кромки
(3) Эталон глубины
(4) Длина резца
(5) Угол напильника
(6) Угол боковой пластины
(7) Угол резания верхней пластины
НАПРАВЛЯЮЩАЯ ШИНА
■ В
о избежание частичного износа направляю-
щую шину необходимо иногда переворачиваться.
■ Направляющая должна всегда иметь пер-
пендикулярный профиль. Проверить
целост-
ность направляющей. Приложить между
направляющей и наружной поверхностью
резца линейку. При нормальном состоянии
направляющей сохраняется определенный
зазор. В случае отсутствия зазора направ-
ляющая подлежит замене или ремонту
(
Рис. 3
3).
(1) Линейка
(2) Зазор
(3) Отсутствие зазора
(4) Наклон цепи
Рис. 3
3
