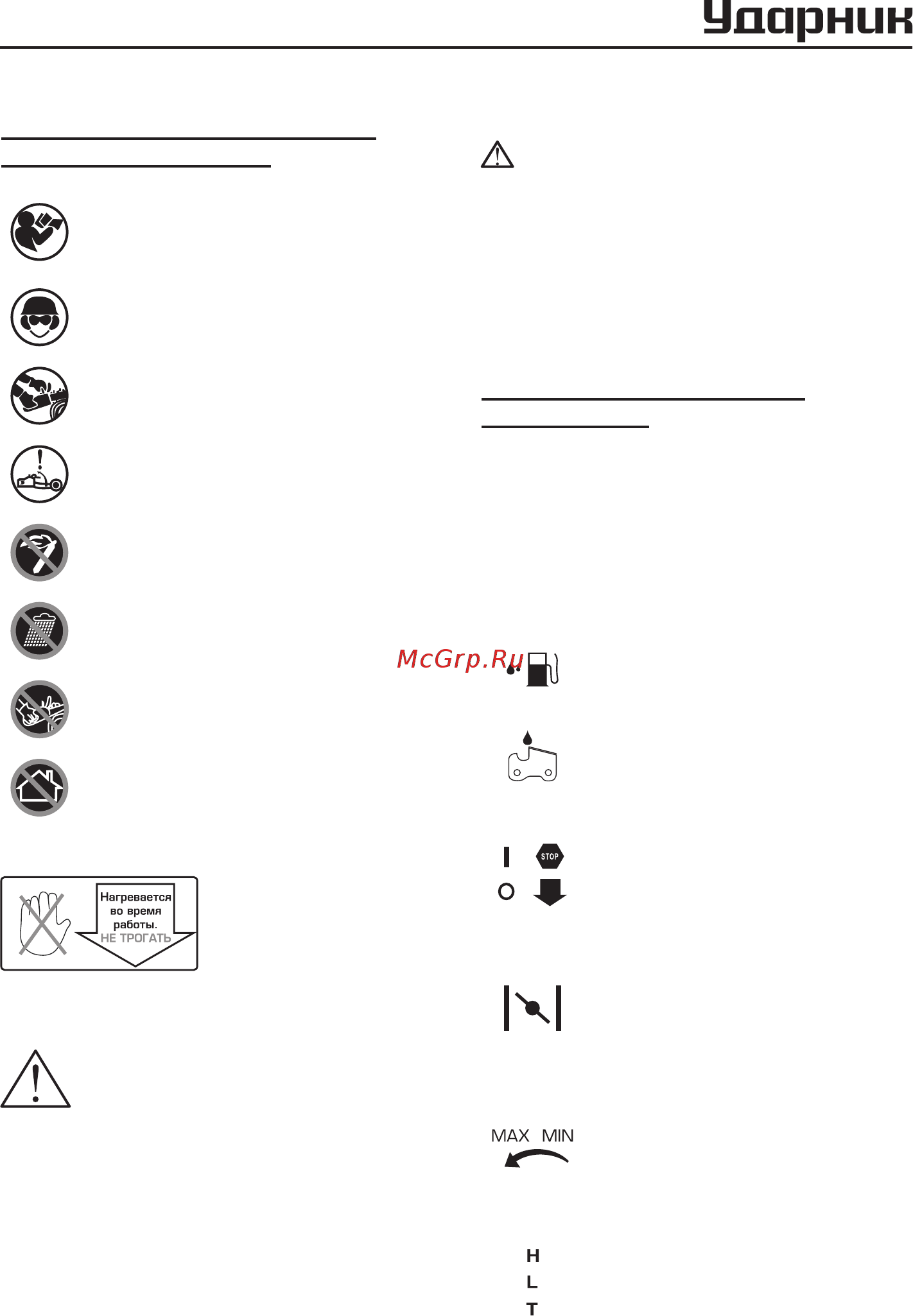

ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
2. ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ НА
КОРПУСЕ ОБОРУДОВАНИЯ
Перед началом работы ознако-
миться с содержанием руковод-
ства.
Надевать средства индивидуаль-
ной защиты головы, глаз и ушей.
Держать цепную пилу только дву-
мя руками.
Внимание! Опасность обратного
удара!
Топливо огнеопасно.
Не использовать под дождем
Держать двумя руками
Не использвать в помещении
Горячая поверхность
Внимание/осторожно
ПРИМЕЧАНИЕ
Если предупреждающие знаки загрязнены
или затерты, следует обратиться к продав-
цу, у которого приобретался товар, и зака-
зать новые знаки для замены в требуемых
местах.
ВНИМАНИЕ
Запрещается вносить в конструкцию пилы
какие-либо изменения. В случае изменения
конструкции или несоблюдение инструкций
руководства гарантия аннулируется.
3. ОБОЗНАЧЕНИЯ НА КОРПУСЕ
ОБОРУДОВАНИЯ
Для безопасной эксплуатации и для безо-
пасного технического обслуживания устрой-
ства на корпусе имеются соответствующие
обозначения. Эти обозначения позволяют
исключить возможные ошибки.
Горловина топливного бака
Горловина масляного бака
Обозначение переключателя.
При установке в положение “O”
(СТОП) двигатель останавлива-
ется
Обозначение заслонки.
Переместив рукоятку на себя,
закрыть заслонку
Обозначение регулятора пода-
чи масла на цепь
MIN – увеличение расхода масла
MAX – уменьшение расхода масла
Положение регулятора оборо-
тов холостого хода
