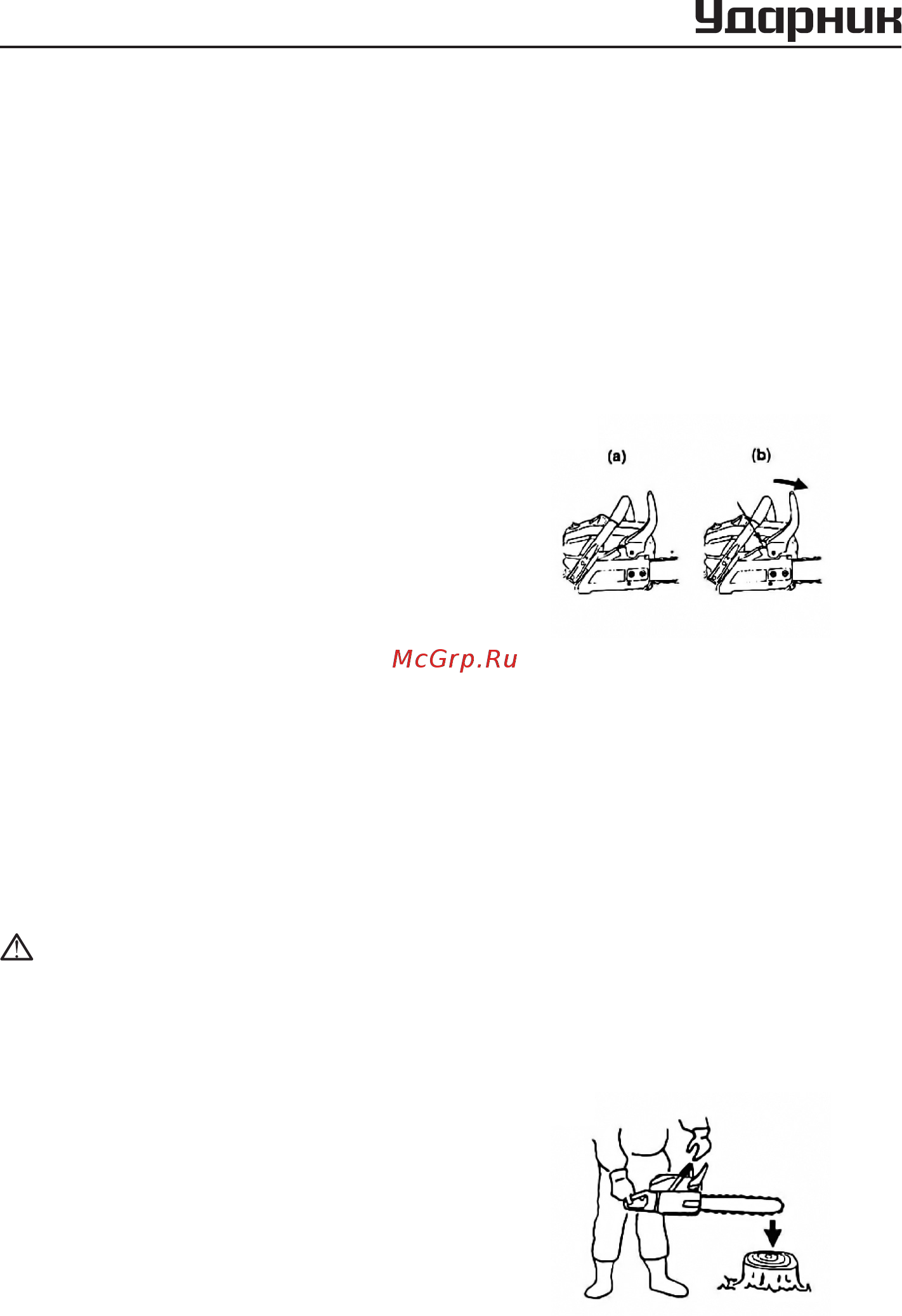

11
ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
может образовываться лед, что, в свою
очередь, будет причиной понижения мощ-
ности или сбоев работы двигателя. При раз-
работке в конструкцию пилы были внесены
конструктивные особенности в виде венти-
ляционного отверстия на крышке фильтра,
через которое на двигатель подается на-
гретый воздух, исключающий вероятность
обледенения. В нормальных условиях пила
должна работать в обычном режиме, т.е. в
режиме, задаваемом заводскими настрой-
ками. Однако, существует вероятность об-
леденения, и, поэтому, необходимо устано-
вить режим подогрева (
Рис. 13
)
ПОРЯДОК ПЕРЕКЛЮЧЕНИЯ МЕЖДУ РАБО-
ЧИМИ РЕЖИМАМИ (Рис. 13)
1. Установить переключатель двигателя в
выключенное положение.
2. Снять крышку воздушного фильтра с
крышки цилиндра.
3. Ослабить винт и снять сетчатый фильтр
на задней стороне крышки фильтра.
4. Присоединить сетчатый фильтр, поменяв
местами его стороны так, чтобы пластина
для защиты от обледенения располагалась
справа. Установить обратно крышку.
ВНИМАНИЕ
После повышения температуры до нор-
мального уровня длительная работа
пилы в режиме подогрева может быть
причиной сбоя двигателя и снижения
частоты вращения. Поэтому, после того
как опасность обледенения уже не гро-
зит, следует переключить пилу обратно в
нормальный режим работы.
При частой эксплуатации пилы в режиме
подогрева следует периодически проверять
состояние сетчатого фильтра и своевре-
менно очищать его от древесной пыли.
ЦЕПНОЙ ТОРМОЗ
Пила оборудована автоматическим тор-
мозом для блокировки вращения цепи на
случай возникновения отдачи при выпол-
нении пильных работ. Такой тормоз управ-
ляется автоматически за счет применения
внутреннего усилия, которое воздействует
на груз, установленный внутри защиты для
рук. Этот тормоз может также управляться
вручную поворотом защиты для рук вниз в
сторону направляющей шины (
Рис. 14
).
Рис. 14
Для отключения тормоза приподнять защи-
ту для рук, отведя ее в сторону передней
рукоятки до тех пор, пока не будет харак-
терного щелчока.
Осторожно
Необходимо ежедневно проверять рабочее
состояние тормоза.
Порядок проверки
Рис. 15
