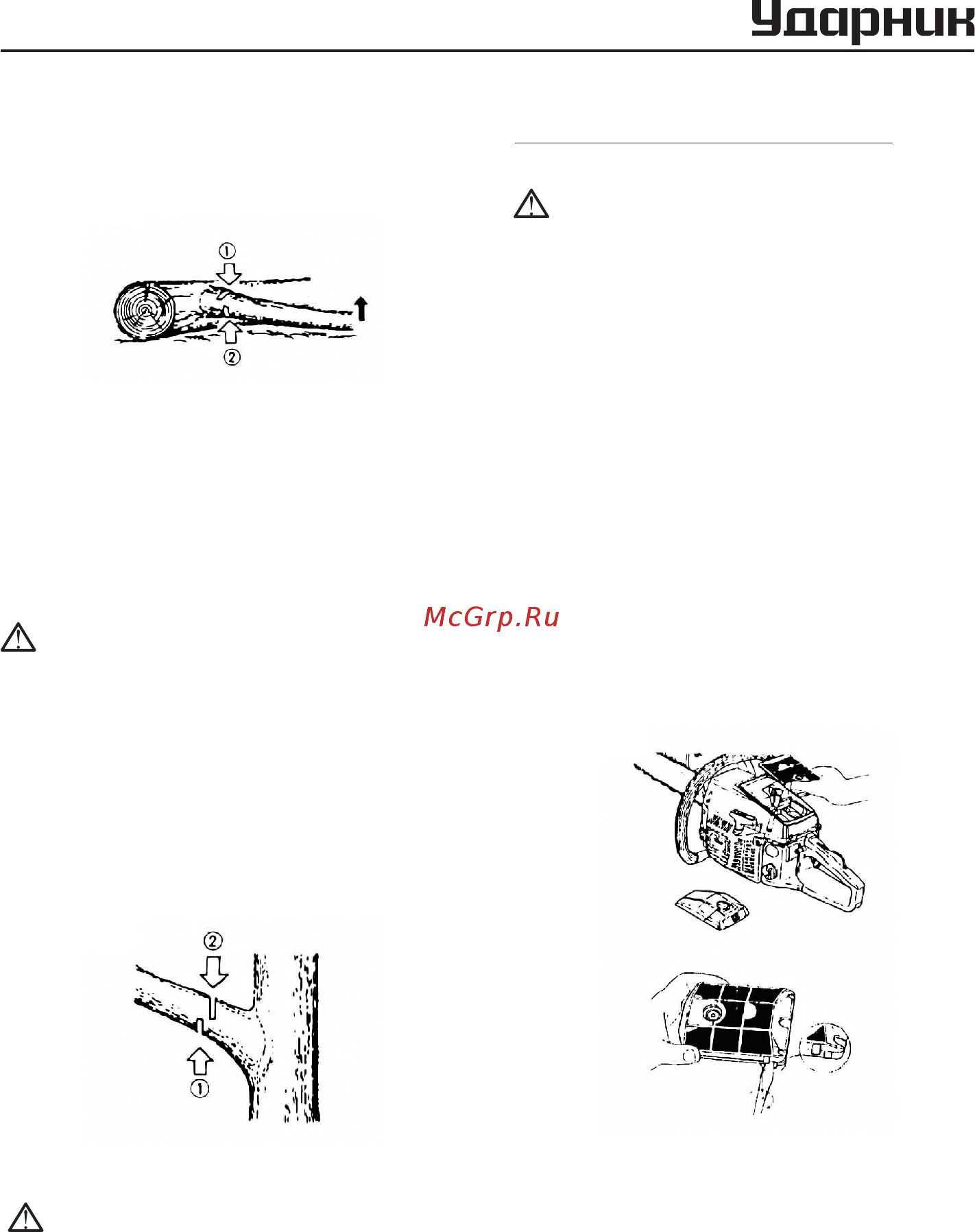

ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
срезать бревно, пропилив его снизу вверх.
Срезание сучков с лежащего дерева
(
Рис. 21
)
Рис. 21
В первую очередь следует проверить, в
какую сторону направлен сучок. Затем сде-
лать первый надрез с искривленной сторо-
ны и срезать его с противоположной сто-
роны.
ВНИМАНИЕ
Принять меры предосторожности на
случай отскока задней части срезанного
сучка.
Обрезка сучков на стоящем дереве
(
Рис. 22
)
Подрезать сучок снизу и срезать его сверху
вниз.
Рис. 22
ВНИМАНИЕ
■ Не пользоваться неустойчивыми упорами
или лестницей.
■ Не пытаться достать объект, находящийся
за пределами досягаемости.
■ Не обрезать сучки на уровне выше плеч.
■ Держать пилу только обеими руками
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ
Прежде чем приступать к очистке, ос-
мотру или ремонту устройства, следует
подождать, пока двигатель не остынет.
Во избежание случайного пуска отсоеди-
нить свечу зажигания.
ОБСЛУЖИВАНИЕ ПОСЛЕ ВЫПОЛНЕНИЕ
РАБОТ
1. Воздушный фильтр
Удалить пыль с поверхности фильтра, по-
стукивая его углом о твердую поверхность.
Для удаления грязи из отверстий фильтра
разобрать фильтр на две половины и про-
мыть в бензине с помощью щетки. В случае
использования сжатого воздуха направлять
струю на внутреннюю поверхность (
Рис. 23
).
Рис. 23
2. Смазочное отверстие
Разобрать направляющую шину и прове-
рить смазочное отверстие на отсутствие за-
грязнений (
Рис. 24
).
Инструкция по эксплуатации / Эксплуатация пилы
