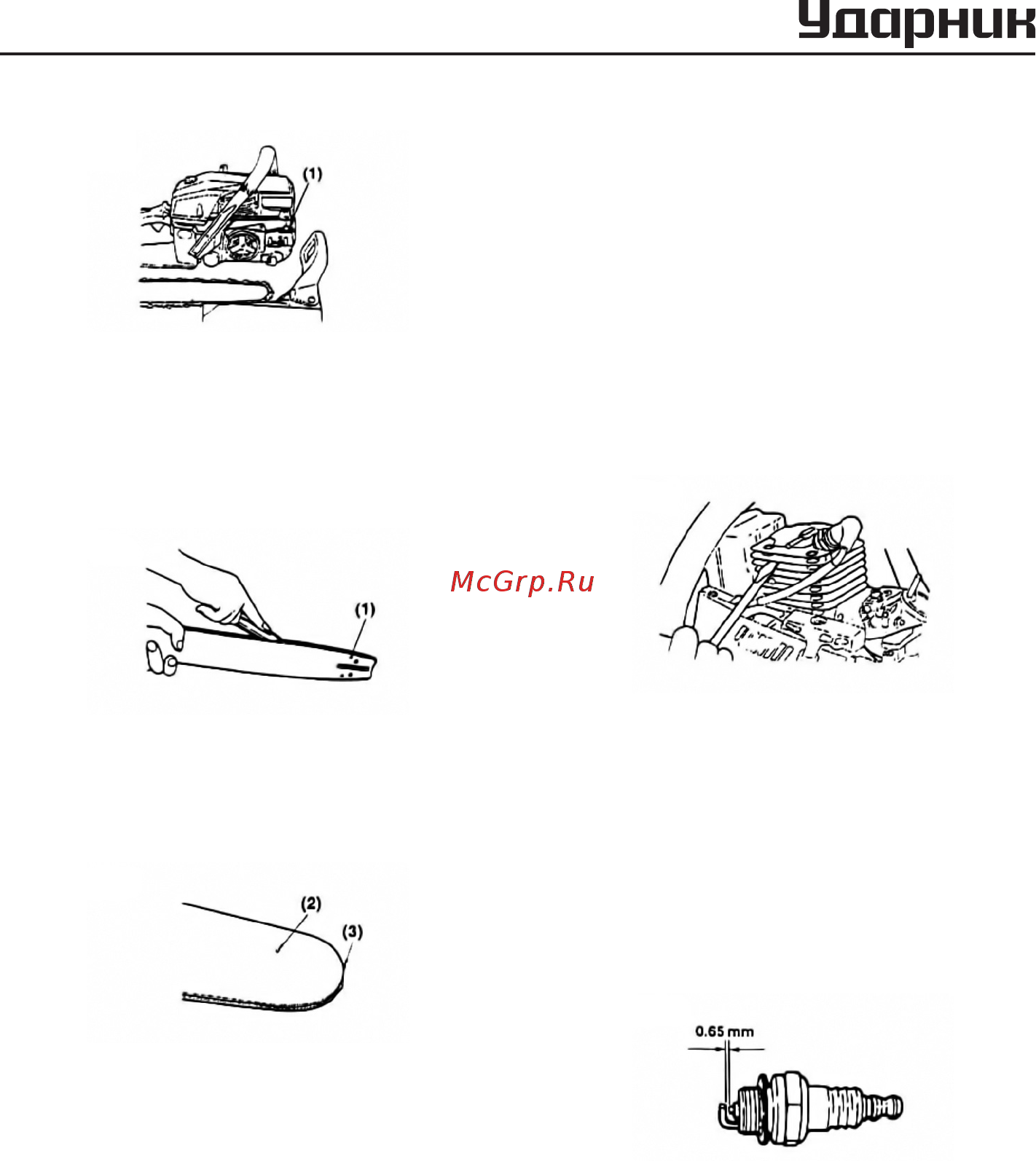

15
ЦЕПНАЯ БЕНЗОПИЛА СЕРИЯ УБП
Рис. 24
3. Направляющая шина
Снять направляющую шину и удалить дре-
весную пыль из канавки шины; очистить
смазочное отверстие (
Рис. 25
).
Рис. 25
Обеспечить смазку передней части зубча-
той передачи из отверстия на конце шины
(
Рис.
26).
Рис. 26
(1) Смазочное отверстие
(2) Отверстие для смазки
(3) Зубчатая передача
4. Внимание
Убедиться в отсутствии утечки масла; про-
верить затяжку креплений и целостность
основных деталей, в частности проверить
рабочее состояние соединений рукояток и
крепление направляющей шины. Прежде
чем приступать к работе, устранить выяв-
ленные дефекты.
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Охлаждающие ребра цилиндра
Пыль, накапливаемая в ребрах цилиндра,
может способствовать перегреву двигате-
ля. Необходимо периодически проверять
рабочее состояние цилиндра. Для очистки
ребер цилиндра снять воздушный фильтр
и крышку цилиндра. Устанавливая обратно
крышку цилиндра проверить правильность
положения проводов выключателя и уплот-
няющего кольца (
Рис. 27
).
Рис. 27
ПРИМЕЧАНИЕ
Проверить состояние отверстия для всасы-
вания воздуха.
2. Свеча зажигания (
Рис. 28
)
Очистить электроды проволочной щеткой
и восстановить зазор до размера 0,65 мм.
Рис. 28
3. Цепное колесо (
Рис. 29
)
Проверить цепную передачу на наличие тре-
щин и следов износа. В случае выявления
износа заменить цепное колесо. Запреща-
ется надевать новую цепь на изношенное
цепное колесо, либо надевать изношенную
цепь на новое цепное колесо.
