Начальный экран
20
- PУССКИЙ
Подготовка
Внимание
Не закрывайте вентиляционное отверстие руками или какими-либо предметами.
Располагайте на расстоянии от лица и не касайтесь руками.
z
Располагайте на достаточном расстоянии предметы, чувствительные к воздействию температуры.
z
Касание пальцами может привести к получению травмы.
z
Горячий воздух, поступающий из вентиляционного отверстия, может стать причиной получения ожогов или деформаций.

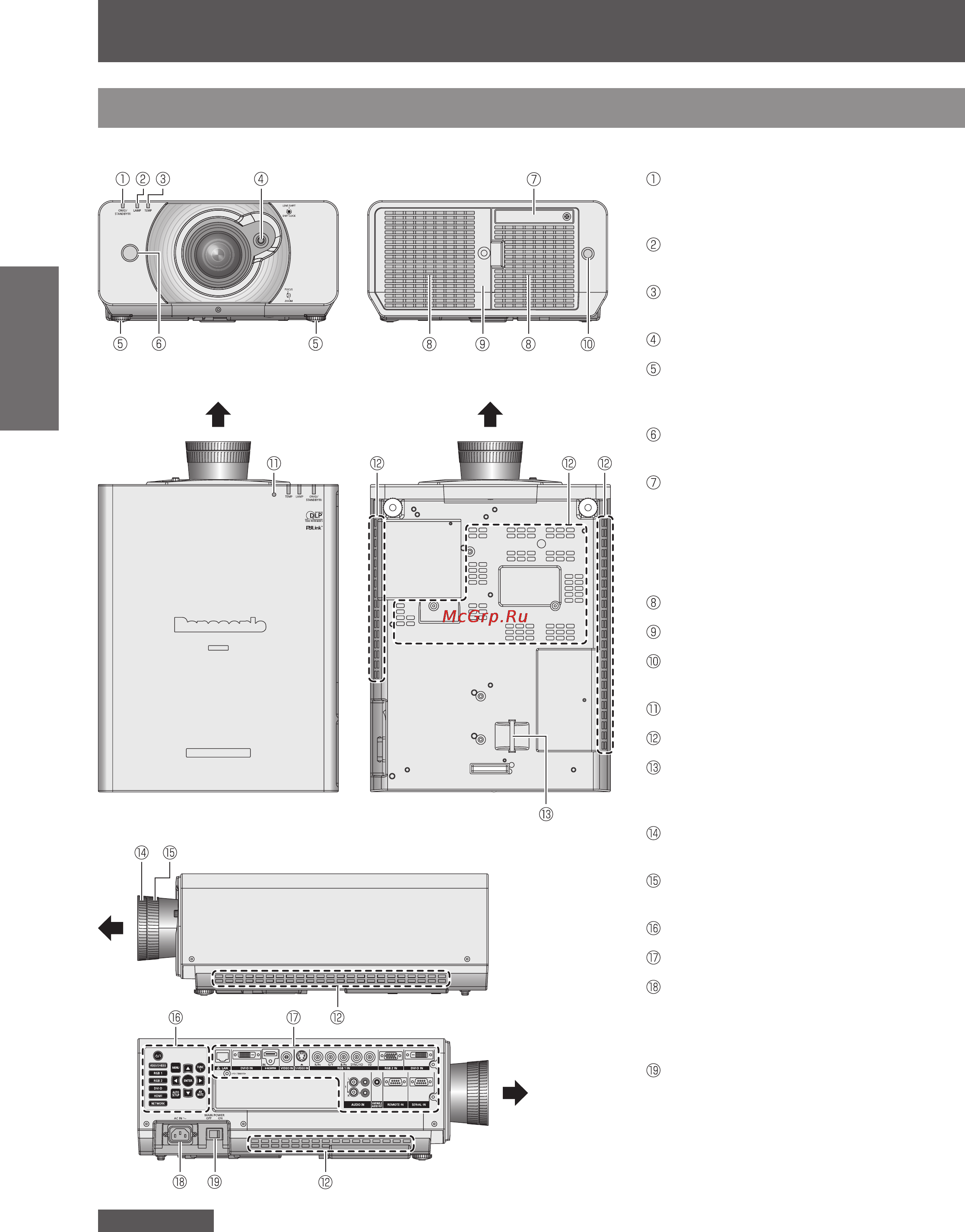

Корпус проектора
Вид сзади
J
Вид спереди
J
Вид сверху
J
Вид снизу
J
Вид сбоку
J
Индикатор питания (STANDBY (R) / ON
(G))
Показывает состояние питания.
Индикатор лампы (LAMP)
Показывает состояние лампы.
Индикатор температуры (TEMP)
Показывает уровень температуры.
Рукоятка регулировки линзы
Регуляторы передних ножек
Навинчивайте вверх/свинчивайте вниз,
чтобы отрегулировать угол проецирования
Приемник сигнала пульта
дистанционного управления
Крышка модуля беспроводной
локальной сети
При подсоединении к проектору
дополнительного модуля беспроводной
сети (приобретается отдельно:
ET-WM200E) снимите крышку. (
Æ
стр. 94)
Отверстие выхода воздуха
Отсек лампового блока (
Æ
стр. 79)
Приемник сигнала пульта
дистанционного управления
Датчик освещенности (ALS)
Воздухозаборное отверстие
Отверстие под крюк защиты от кражи
Предназначен для крепления серийно
выпускаемых тросов защиты от кражи.
Кольцо фокусировки
Настройте фокус.
Кольцо увеличения
Настройте размер проекции и фокус.
Панель управления
Разъемы на боковой панели
Гнездо AC IN
Подключение шнура питания для
снабжения проектора электрическим
током
Переключатель <MAIN POWER>
Включение и выключение проектора
