Проецирование
36
- PУССКИЙ
Основные
операции
Диапазон регулировки после позиционирования объектива
(оптическое смещение)
Не смещайте объектив за границы диапазона регулировки, так как это может привести к изменению
фокуса. Данное ограничение предназначено для защиты деталей проектора.

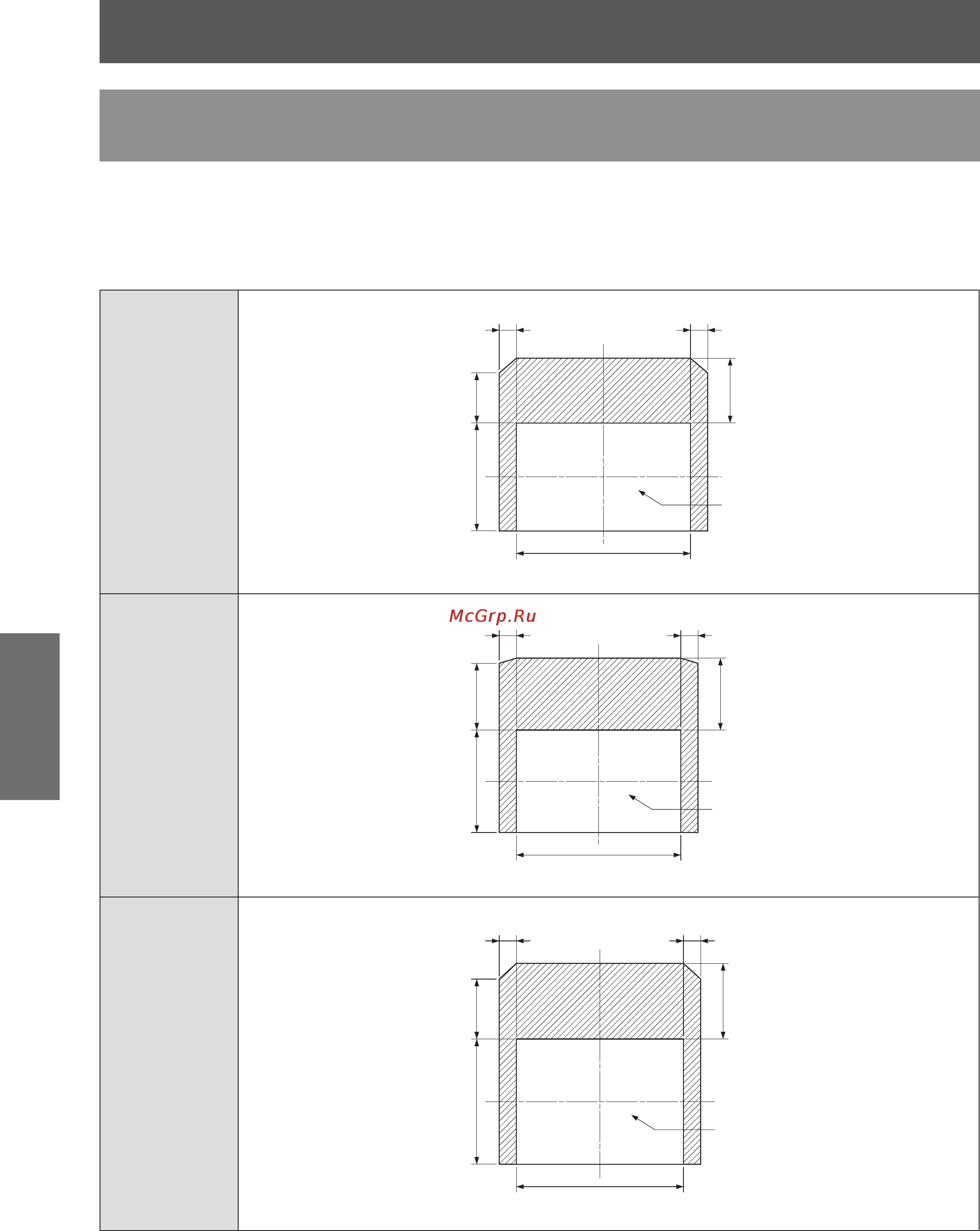

С использованием стандартного положения проецирования в качестве опорной точки с помощью функции
смещения оптической оси можно настроить положение проецирования в границах, показанных на
следующих рисунках.
PT-DZ570E
PT-DW530E
PT-DX500E
0.1 H
0.46 V
Высота
проекционного
экрана, V
Ширина проекционного экрана, H
0.1 H
0.6 V
Стандартная проекционная
позиция
0.65 V
0.1 H
Высота
проекционного
экрана, V
Ширина проекционного экрана, H
0.1 H
0.7 V
Стандартная проекционная
позиция
0.1 H
0.47 V
Высота
проекционного
экрана, V
Ширина проекционного экрана, H
0.1 H
0.6 V
Стандартная проекционная
позиция
