Техническая информация
PУССКИЙ -
85
Приложение

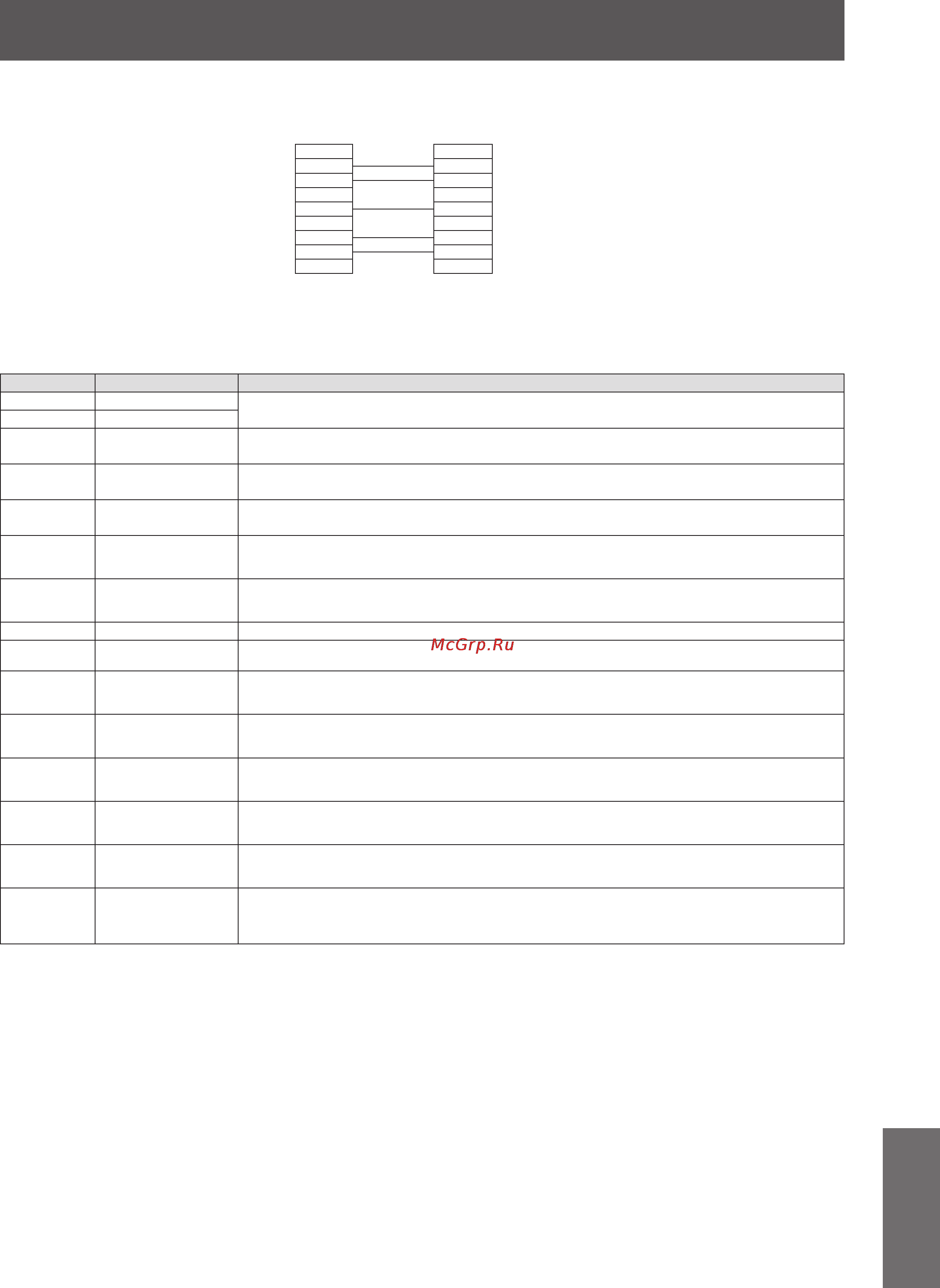

Спецификация кабеля
J
<При подключении к компьютеру>
Проектор
1 NC NC 1
Компьютер
(спецификации
DTE)
2 2
3 3
4 NC NC 4
5 5
6 NC NC 6
7 7
8 8
9 NC NC 9
Управляющие команды
J
Если управление проектором выполняется через компьютер, для этого доступны следующие команды:
<Команда управления проектором>
Команда Содержание Примечания
PON Питание [ВКЛ]
Чтобы проверить, [ВКЛЮЧЕНО] ли питание, используйте команду [Запрос проверки
питания].
POF Питание [ВЫКЛ]
QPW
Запрос о подаче
питания
000 = Режим ожидания 001 = Питание [ВКЛ]
IIS
Режимы переключения
входа
VID = VIDEO SVD = S-VIDEO RG1 = RGB1 RG2 = RGB2
DVI = DVI-D HD1 = HDMI NWP = NETWORK
OLP
Настройка
мощности лампы
0 = НОРМАЛЬНЫЙ 1 = ЭКО
QLP
Запрос проверки
настроек мощности
лампы
0 = НОРМАЛЬНЫЙ 1 = ЭКО
Q$L
Запрос времени
использования
лампы
Ответ: 0000 – 2000
(В часах: количество часов работы лампы, мощность которой установлена на значение
[НОРМАЛЬНЫЙ])
OSH Затвор 0 = завершить 1 = выполнить
QSH
Запрос проверки
состояния затвора
0 = завершить 1 = выполнить
VSE
Переключение
аспекта
0 = ПО УМОЛЧАНИЮ/VID АВТО(ОСН.) 1 = 4 : 3 2 = 16 : 9 5 = 100%
6 = ГВ-ПОДСТРОЙКА 9 = Г-ПОДСТРОЙКА 10 = В-ПОДСТРОЙКА
20 = S1 АВТО 30 = VID АВТО
QSE
Запрос проверки
настроек аспекта
0 = ПО УМОЛЧАНИЮ/VID АВТО(ОСН.) 1 = 4 : 3 2 = 16 : 9 5 = 100%
6 = ГВ-ПОДСТРОЙКА 9 = Г-ПОДСТРОЙКА 10 = В-ПОДСТРОЙКА
20 = S1 АВТО 30 = VID АВТО
OPP
Эксплуатация
в режиме двух
экранов
0 = ВЫКЛ 1 = ВКЛ
QPP
Запрос на
настройку режима
двух экранов
0 = ВЫКЛ 1 = ВКЛ
OCS
Переключение
вспомогательной
памяти
01 – 96 = номер ячейки вспомогательной памяти
QSB
Запрос проверки
состояния
вспомогательной
памяти
01 – 96 = номер ячейки вспомогательной памяти
