Замена
80
- PУССКИЙ
Обслуживание

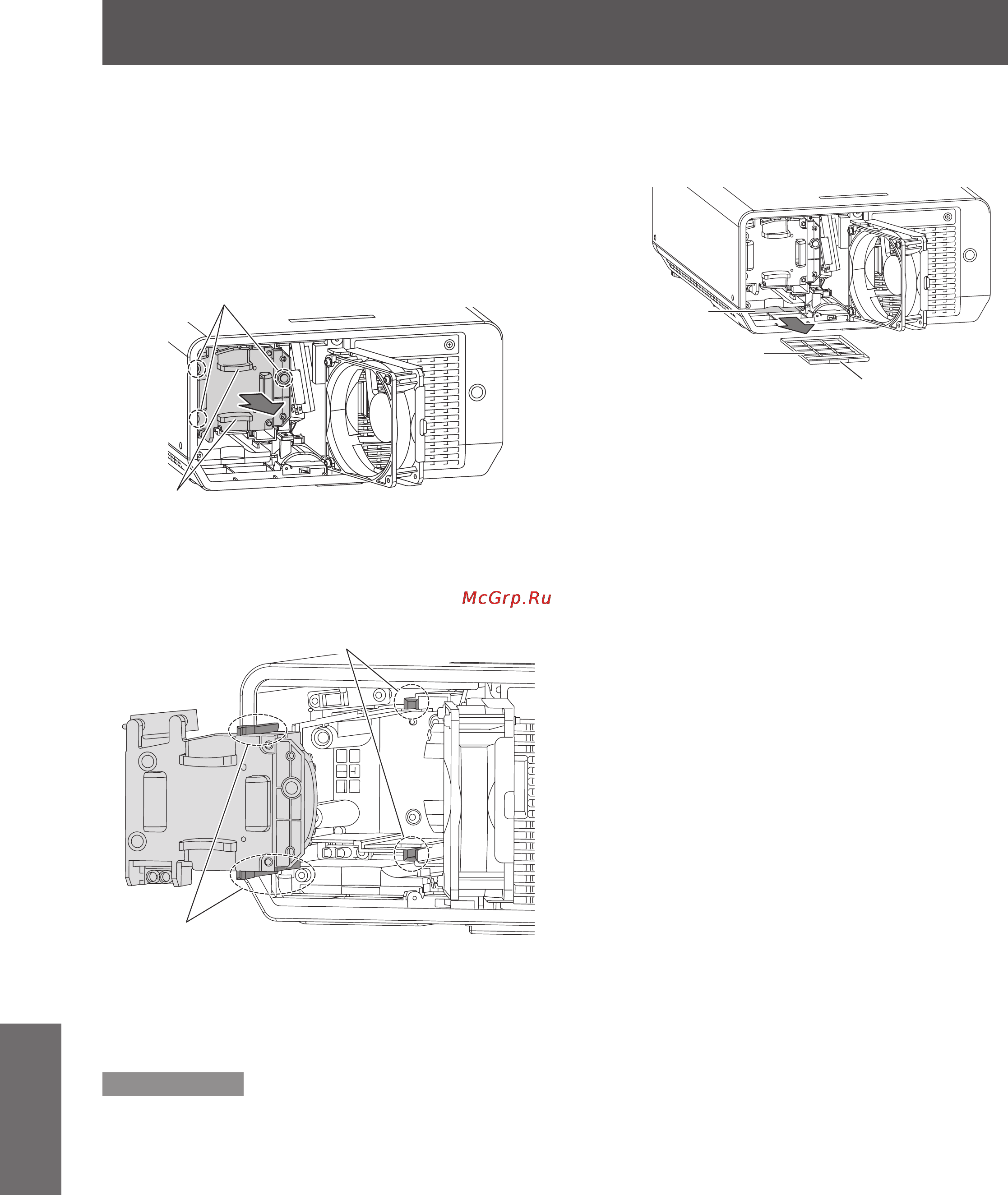

Для замены лампового блока с 4 )
помощью крестообразной отвертки
ослабьте крепежные винты
крышки лампового блока (3 винта).
Удерживайте ручку лампового
блока и аккуратно извлеките
ламповый блок из проектора.
Установите новый ламповый блок 5 )
в правильном положении.
С помощью крестообразной 6 )
отвертки надежно затяните 2
крепежных винта лампового блока.
Примечание
При замене лампового блока время наработки лампы
z
будет сброшено на «0» автоматически.
Откройте вытяжной вентилятор, как 7 )
показано на рисунке, и извлеките
воздушный фильтр из его корпуса.
Установите в корпус новый 8 )
воздушный фильтр и закройте
вытяжной вентилятор.
Закройте крышку «Вытяжной 9 )
вентилятор», выполнив процедуру,
обратную описанной в этапе (3).
Затем затяните и зафиксируйте
«Винт, фиксирующий вытяжной
вентилятор» (1 шт.) при помощи
крестовой отвертки.
Установите на место крышку отсека 10 )
воздушного фильтра/лампы и
затяните винт (1 шт), фиксирующий
крышку.
Ручка
Винты крепления лампового блока
Направляющая
лампового блока
Паз для направляющей при
установке лампового блока
Ручка
Воздушный фильтр
Корпус воздушного
фильтра
