Техническая информация
86
- PУССКИЙ
Приложение

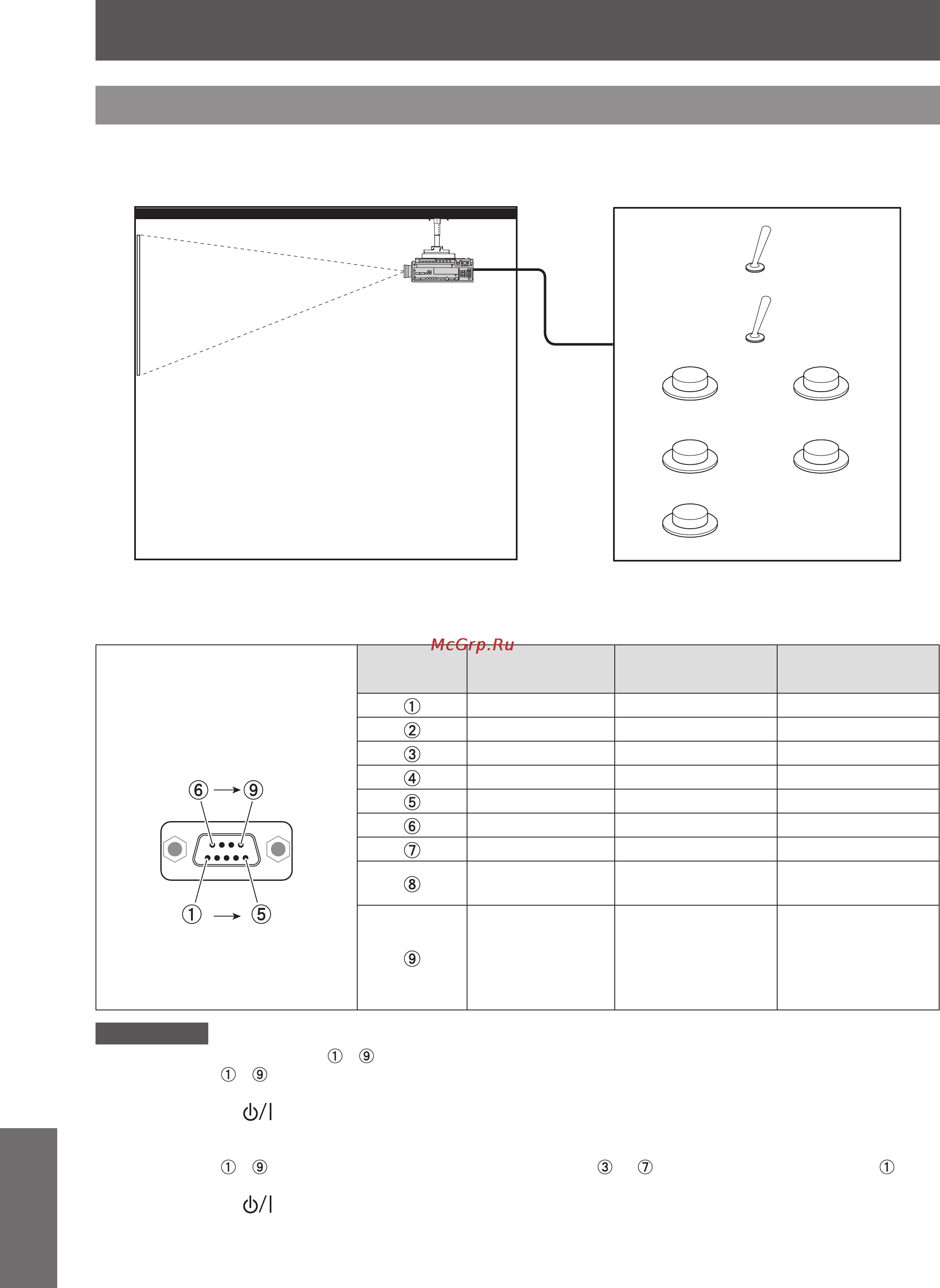

Разъем REMOTE IN
Разъем [REMOTE IN], расположенный на панели разъемов подключения, позволяет управлять проектором,
например с помощью проводного пульта управления, расположенного на большом расстоянии, где прием
ИК-сигнала невозможен.
Распределение контактов и управление
J
D-sub 9-контактный
(Вид снаружи)
Номер
контакта
Название
сигнала
Разомкнуто
(Выс.)
Замкнуто (низ.)
GND — GND
POWER ВЫКЛ ВКЛ
RGB1 Другие RGB1
RGB2 Другие RGB2
VIDEO Другие VIDEO
S-VIDEO Другие S-VIDEO
DVI-D Другие DVI-D
ОТКЛЮЧЕНИЕ
СИГНАЛА
ВЫКЛ ВКЛ
RST/SET
Управление с
помощью пульта
дистанционного
управления
Управление
с помощью
подключения
через внешний
контакт
Внимание
Замкните накоротко контакты
z
и во время управления.
Если контакты
z
и замкнуты накоротко, нельзя использовать следующие кнопки на панели управления
проектора и пульте дистанционного управления.
Кнопка <POWER (
)>, <AV MUTE>
Кроме того, команды RS-232C и сетевые функции, соответствующие данным функциямтакже, не могут быть
использованы.
Если контакты
z
и замкнуты накоротко, а любые из контактов от до замкнуты накоротко на контакт , вы
не сможете использовать следующие кнопки на панели управления проектора и пульте дистанционного управления.
Кнопка <POWER (
)>, кнопки <INPUT SELECT> (RGB1, RGB2, DVI-D, VIDEO/S-VIDEO, NETWORK, HDMI), кнопка
<AV MUTE> Кроме того, команды RS-232C и сетевые функции, соответствующие данным функциям, не могут быть
использованы.
Описание выше относится к случаям, когда для параметра
z
«РЕЖИМ REMOTE» меню «УСТАНОВКИ ПРОЕКТОРА»
(
Æ
стр. 66) выбрано значение «СТАНДАРТНЫЙ».
Внешнее
управление
ВКЛ
VIDEO
S-VIDEO
ЛАМПА
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Пульт дистанционного управления /Внешнее управление
Режим ожидания
Панель управления расположена в отдельном помещении
RGB1
RGB2
DVI-D
Проектор установлен в помещении для деловых встреч
