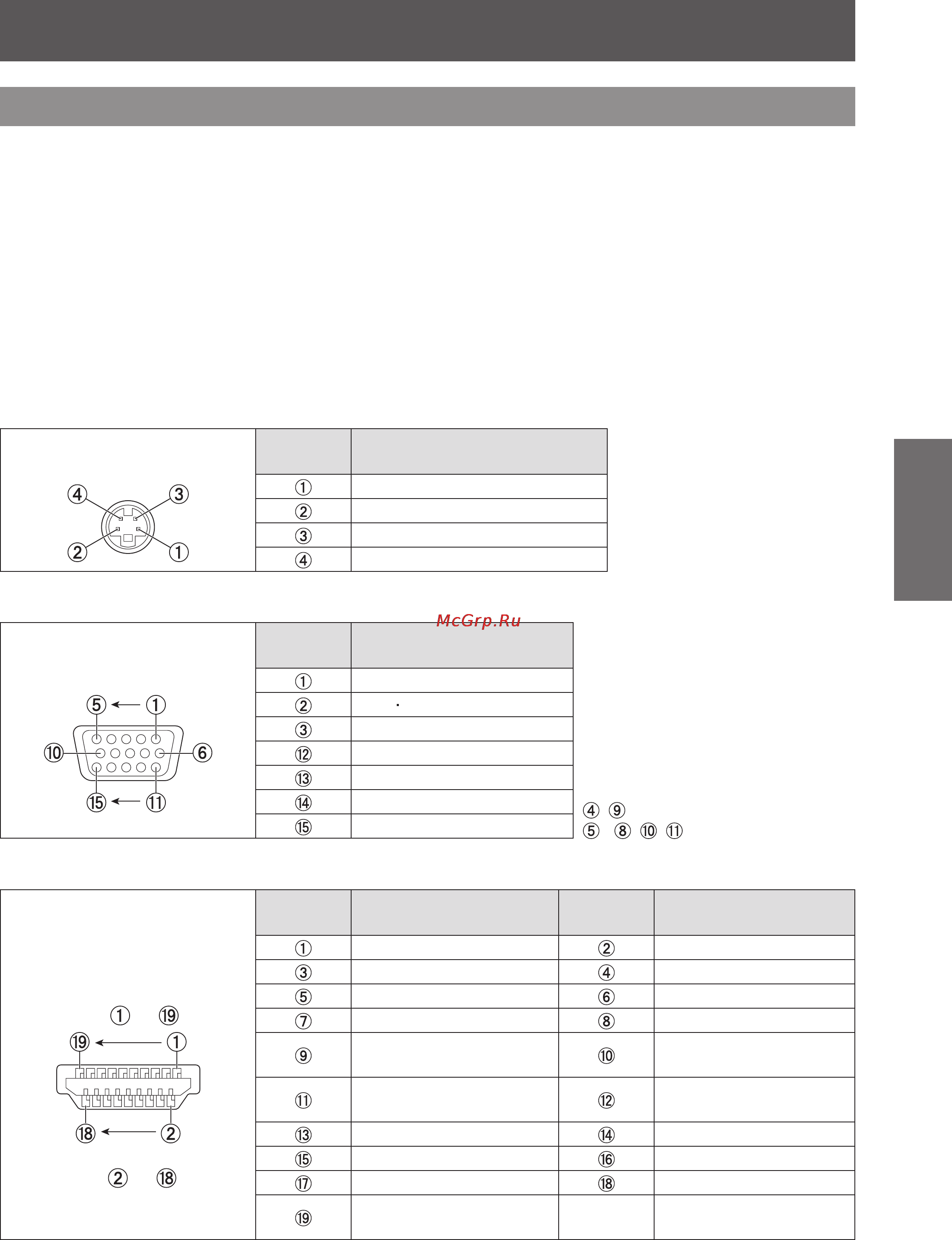

Соединения
PУССКИЙ -
29
Начало работы
Соединения
Перед подключением проекторa
Внимательно прочитайте руководство пользователя для подключаемого устройства.
z
Отключите питание устройств перед подсоединением кабелей.
z
Если в комплект устройства не входит кабель для подключения или отсутствует дополнительный
z
кабель для подключения к устройству, подготовьте необходимый кабель для подключения к системе,
совместимый с устройством.
Видеосигналы со слишком сильным колебанием фазы могут привести к дрожанию или волнам
z
изображения на экране. В этом случае необходимо подключить корректор развертки (TBC).
Данный проектор принимает следующие сигналы: VIDEO, S-VIDEO, аналоговый RGB (с уровнем
z
синхронизации TTL) и цифровой сигнал.
Проектор не совместим с некоторыми моделями компьютеров.
z
Если для подключения устройств к проектору используется длинный кабель, изображение может
z
проецироваться неправильно. В таком случае необходимо использовать компенсатор.
Назначение контактов и названия сигналов разъема <S-VIDEO IN>
J
Вид снаружи
№
контакта
Название сигнала
GND (сигнал яркости)
GND (сигнал цвета)
Сигнал яркости
Сигнал цвета
Назначение контактов и названия сигналов разъема <RGB2 IN>
J
Вид снаружи
№
контакта
Название сигнала
, : свободны
- , , : контакты GND
R/P
R
G/G SYNC/Y
B/P
B
Данные DDC
HD/SYNC
VD
Тактовый сигнал DDC
Назначение контактов и названия сигналов разъема <HDMI IN>
J
Вид снаружи
№
контакта
Название сигнала
№
контакта
Название сигнала
Данные T.M.D.S 2+
Данные T.M.D.S 2 экран
Данные T.M.D.S 2
-
Данные T.M.D.S 1+
Данные T.M.D.S 1 экран Данные T.M.D.S 1
-
Данные T.M.D.S 0+
Данные T.M.D.S 0 экран
Данные T.M.D.S 0
-
Тактовый сигнал+
T.M.D.S
Тактовый сигнал
T.M.D.S,экран
Тактовый сигнал
-
T.M.D.S
CEC —
SCL SDA
DDC/CEC GND +5 В
Обнаружение
"горячего" подключения
Разъемы с четными номерами
от
до
Разъемы с нечетными номерами
от
до
