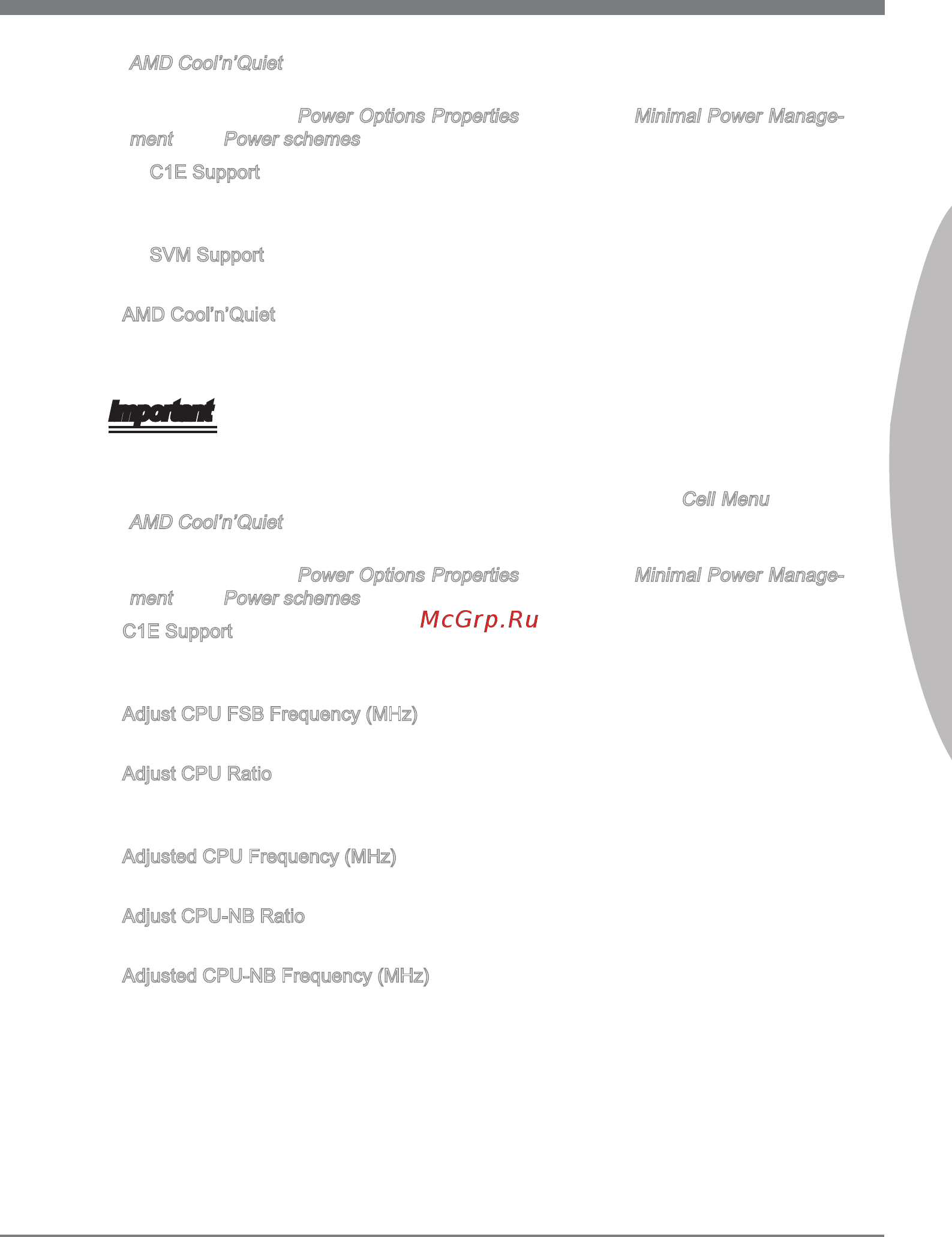

MSI 990FXA-GD65 [107/146] Français
![MSI 990FXA-GD65 [107/146] Français](/views2/1208833/page107/bg6b.png)
Fr-29
Français
AMD Cool’n’Quiet, mettez celui-là “Enabled”.
Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Op-
tions]. Entrez dans Power Options Properties, et choissez Minimal Power Manage-
ment sous Power schemes.
C1E Support
Activer cet article pour lire la consommation d’alimentation du CPU lors de l’arrêt.
Pas tous les processeurs supportent Enhanced Halt state (C1E).
SVM Support
Cet article sert à activer/ désactiver SVM.
AMD Cool’n’Quiet
Cette Technologie Cool’n’ Quiet peut eectivement et dynamiquement diminuer la vi-
tesse du CPU et la consommation d’alimentation.
Important
An d’assurer que la fonction Cool’n’Quiet est activée et qu’elle marchera correctment
il est nécessaire de conrmer doublement que :
Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez
AMD Cool’n’Quiet, mettez celui-là “Enabled”.
Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Op-
tions]. Entrez dans Power Options Properties, et choissez Minimal Power Manage-
ment sous Power schemes.
C1E Support
Activer cet article pour lire la consommation d’alimentation du CPU lors de l’arrêt. Pas
tous les processeurs supportent Enhanced Halt state (C1E).
Adjust CPU FSB Frequency (MHz)
Cet article vous permet de choisir la fréquence d’horloge du FSB CPU (en MHz).
Adjust CPU Ratio
Cet article sert à ajuster le multiplier (ratio) d’horloge du CPU. Il est disponible seule-
ment quand le processeur supoprte la fonction.
Adjusted CPU Frequency (MHz)
Il montre la fréquence ajustée du CPU. Lecture uniquement.
Adjust CPU-NB Ratio
Cet article sert à ajuster le ratio du CPU-NB.
Adjusted CPU-NB Frequency (MHz)
Il montre la fréquence ajustée du CPU NB. Lecture uniquement.
•
▶
▶
▶
•
•
▶
▶
▶
▶
▶
▶
