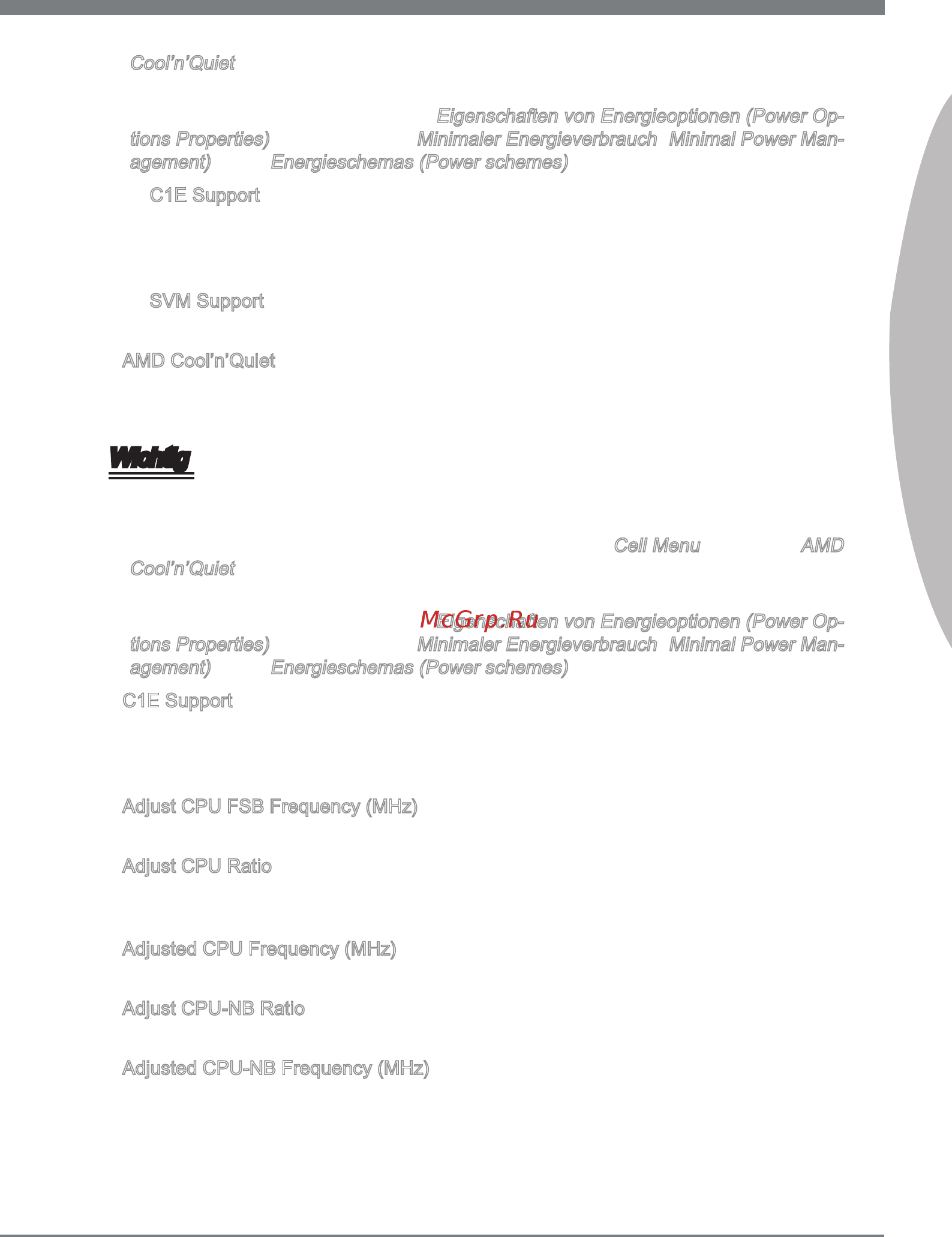

![MSI 990FXA-GD65 [73/146] Deutsch](/views2/1208833/page73/bg49.png)
De-29
Deutsch
Cool’n’Quiet, auf “Enabled”.
Önen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung]
-> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Op-
tions Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Man-
agement) under Energieschemas (Power schemes).
C1E Support
Mit Hilfe von Speedstep ändert der Prozessor seine Taktrate, also die Rechenleis-
tung, je nach Einstellung bzw. Bedarf. Nicht alle Prozessor unterstützt Enhanced
Halt Stand (C1E).
SVM Support
Diese Option aktiviert oder deaktiviert das SVM.
AMD Cool’n’Quiet
Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch
ezient und dynamisch herabsetzen.
Wichtig
Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise un-
bedingt sichergestellt werden:
BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD
Cool’n’Quiet, auf “Enabled”.
Önen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung]
-> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Op-
tions Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Man-
agement) under Energieschemas (Power schemes).
C1E Support
Mit Hilfe von Speedstep ändert der Prozessor seine Taktrate, also die Rechenleistung,
je nach Einstellung bzw. Bedarf. Nicht alle Prozessor unterstützt Enhanced Halt Stand
(C1E).
Adjust CPU FSB Frequency (MHz)
Hier können Sie die CPU FSB Frequenz verändern (in MHz).
Adjust CPU Ratio
Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dieser Eintrag ist nur ver-
fügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator).
Adjusted CPU Frequency (MHz)
Gibt die Frequenz der CPU an. Nur Anzeige – keine Änderung möglich.
Adjust CPU-NB Ratio
Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben.
Adjusted CPU-NB Frequency (MHz)
Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige – keine Änderung möglich.
•
▶
▶
▶
•
•
▶
▶
▶
▶
▶
▶
