Ru-8
MS-7640 Системная плата
Внимание
Фотографии системной платы в этом разделе приведены только для
демонстрации. Внешний вид вашей модели может отличаться от приведенного
здесь.
При отсоединении фиксирующего рычага необходимо соблюдать осторожность,
так как рычаг подпружинен и при отпускании он вернется с исходное
положение.
•
•

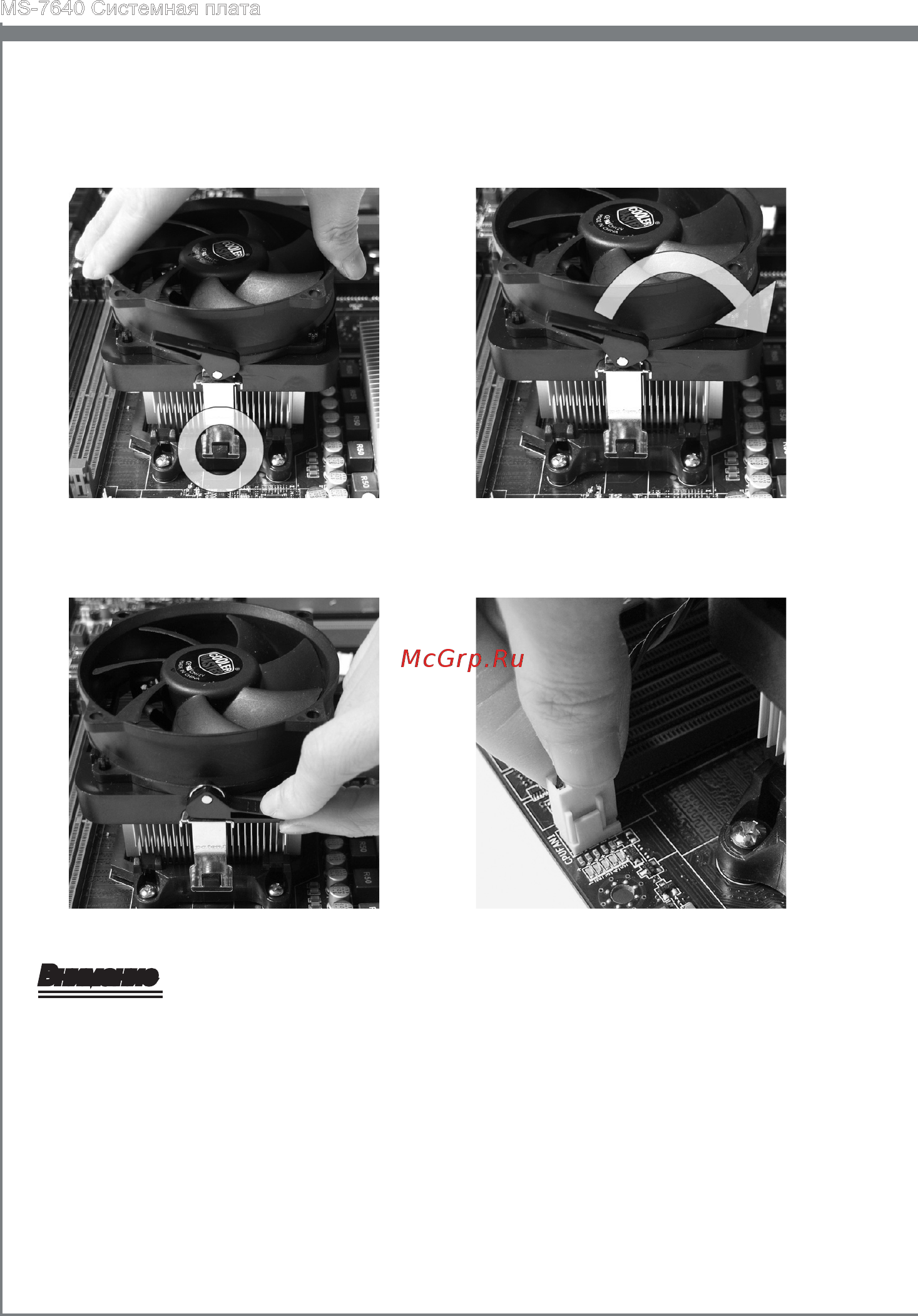

Разместите вентилятор на узле
крепления. Вначале зацепите один
его край.
5. Затем нажмите на другой край,
чтобы установить радиатор на
узел крепления. Найдите рычаг
фиксации и поднимите его.
6.
Зафиксируйте радиатор
дальнейшим поворотом рычага.
7. Подключите кабель вентилятора
CPU к соответствующему разъему
системной платы.
