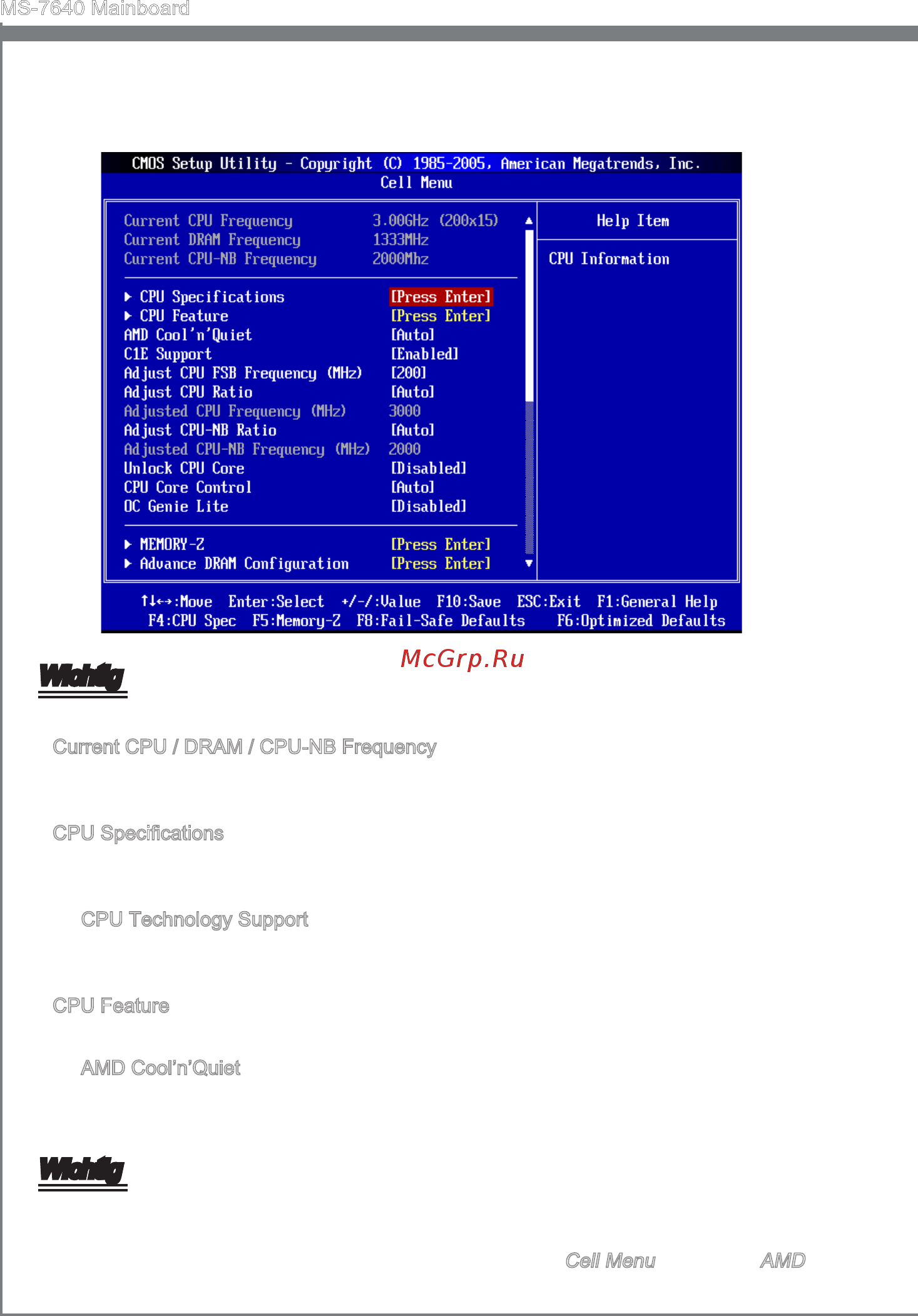

De-28
MS-7640 Mainboard
Cell Menu Introduction: Das Menü ist für den weiteren Benutzer, der die Haupt-
platine übertakten mögen.
4.
Wichtig
Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.
Current CPU / DRAM / CPU-NB Frequency
Zeigt den derzeitige Takt der CPU/des Speichers und die Geschwindigkeit des CPU-
NBs. Nur Anzeige – keine Änderung möglich.
CPU Specications
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü
zeigt die Information des verwendeten Prozessors an.
CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt die Technologien des verwendeten Prozessors an.
CPU Feature
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
AMD Cool’n’Quiet
Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromver-
brauch ezient und dynamisch herabsetzen.
Wichtig
Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise un-
bedingt sichergestellt werden:
BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD
▶
▶
▶
▶
▶
•
