MSI 990FXA-GD65 [14/146] Quick components guide
![MSI 990FXA-GD65 [14/146] Quick components guide](/views2/1208833/page14/bge.png)
En-4
MS-7640 Mainboard
SO CK ET AM 3
JPWR2, En-11

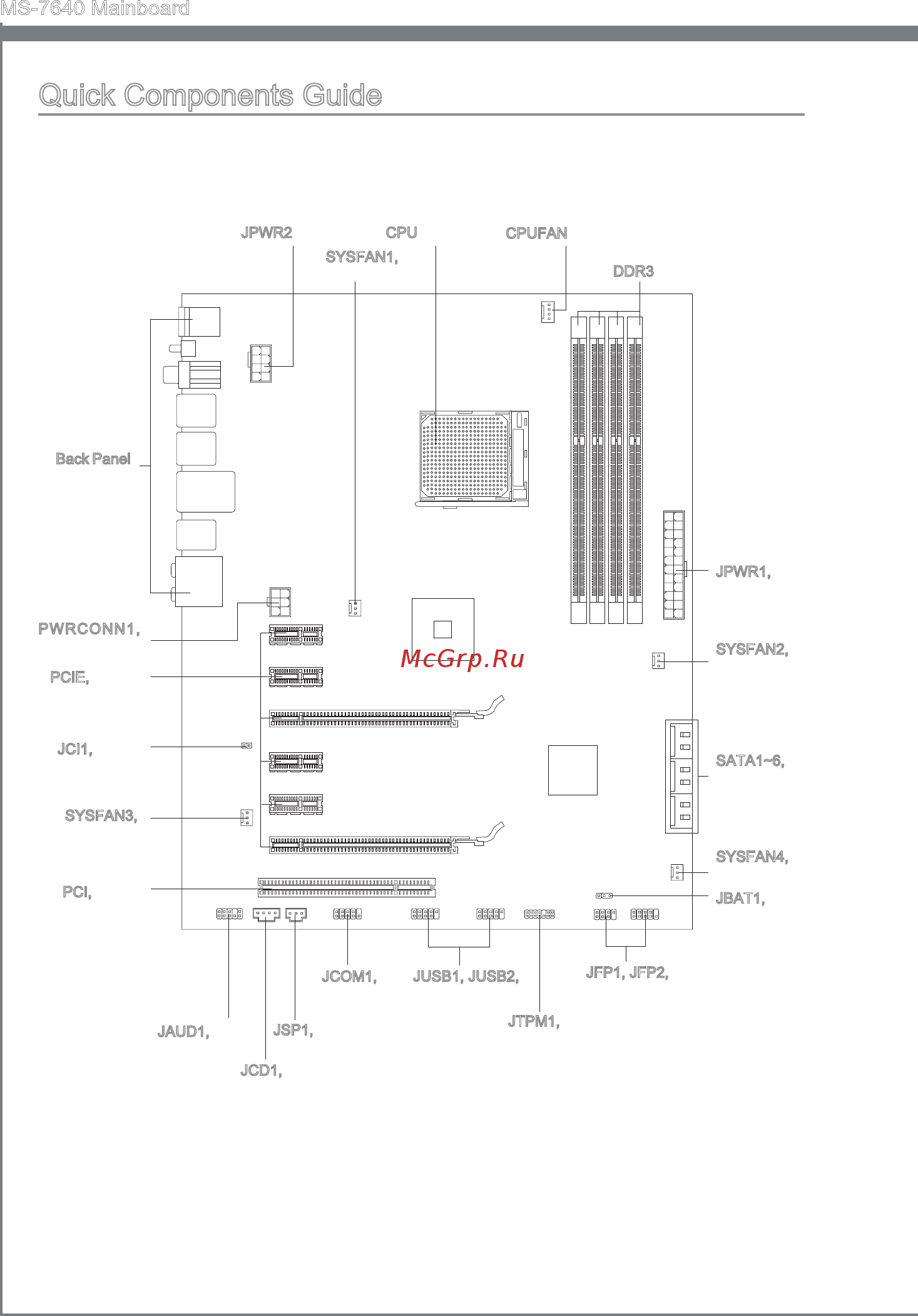

Quick Components Guide
Back Panel,
En-12
CPU, En-6
CPUFAN, En-15
DDR3, En-9
JPWR1, En-11
SYSFAN2,
En-15
SATA1~6,
En-14
SYSFAN4,
En-15
JBAT1, En-19
JFP1, JFP2, En-16
JTPM1, En-18
JUSB1, JUSB2,
En-17
JCOM1,
En-17
JSP1, En-16
JCD1, En-17
JAUD1, En-15
PCI, En-20
PCIE, En-20
SYSFAN3,
En-15
JCI1, En-14
PWRCONN1,
En-11
SYSFAN1,
En-15
