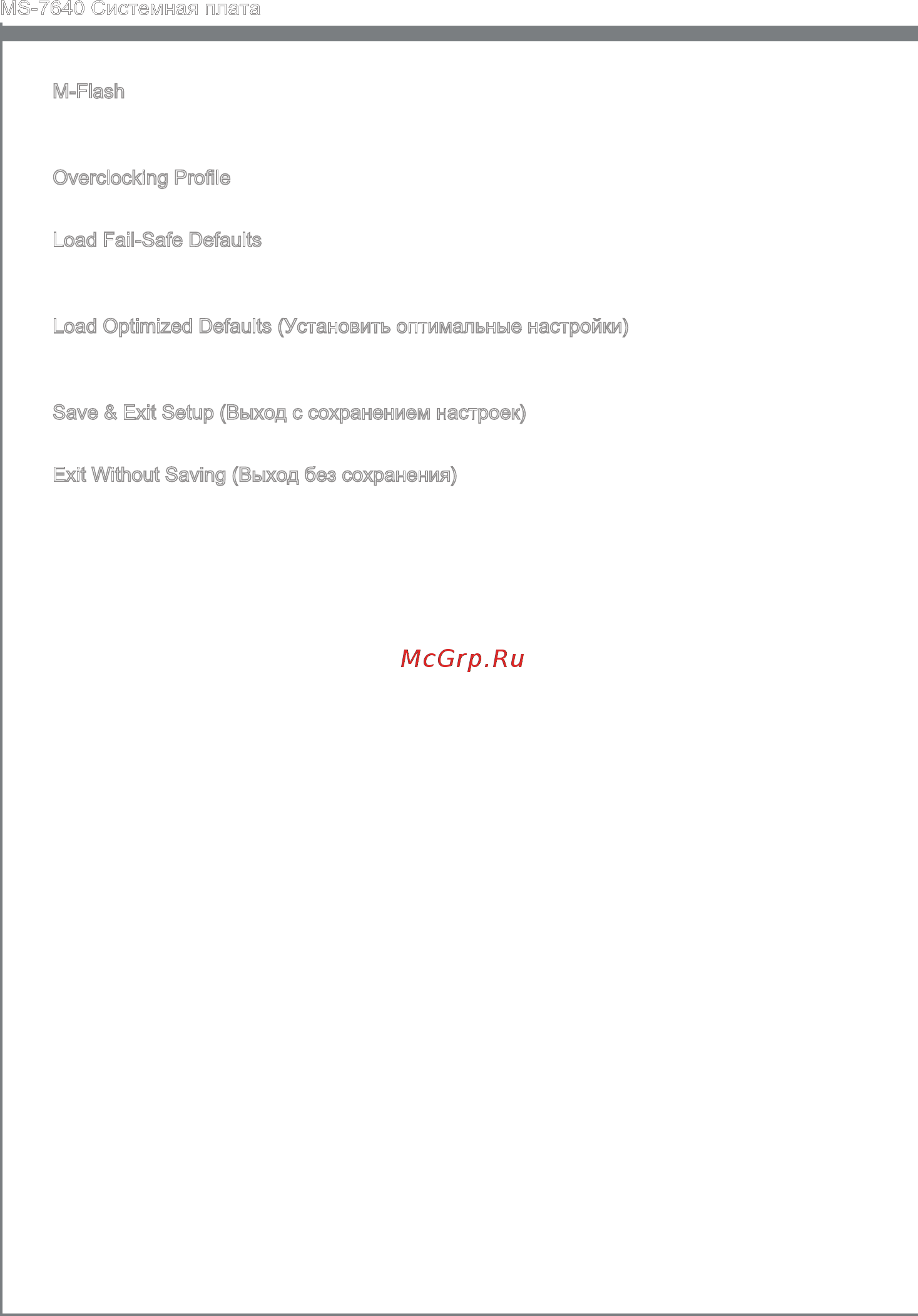

Ru-26
MS-7640 Системная плата
M-Flash
Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/
FAT32).
Overclocking Prole
Используется для хранения/ загрузки параметров в/ из CMOS BIOS.
Load Fail-Safe Defaults
Это меню используется для загрузки значений BIOS, установленных
производителем для стабильной работы системы.
Load Optimized Defaults (Установить оптимальные настройки)
Это меню используется для загрузки настроек изготовителя для оптимальной
производительности системной платы.
Save & Exit Setup (Выход с сохранением настроек)
Запись изменений в CMOS и выход из режима настройки.
Exit Without Saving (Выход без сохранения)
Отмена всех изменений и выход из режима настройки.
▶
▶
▶
▶
▶
▶
