Ru-19
Русский
Вход в режим настройки
Включите питание компьютера. При этом запустится процедура POST (Тест
включения питания). Когда на экране появится приведенное ниже сообщение,
нажмите клавишу <DEL> для входа в режим настройки.
Press DEL to enter SETUP
Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему,
выключив и снова включив питание, или нажав кнопку RESET. Можно, также,
перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>.
Режим настройки
Войдя в режим настройки, вы сразу увидите Главное меню.
Main Menu (Главное меню)
Главное меню содержит список настроек, которые вы можете изменить. Для выбора
можно использовать клавиши со стрелками ( ↑↓ ) . Справка о выбранной настройке
отображается в нижней части экрана.
Подменю

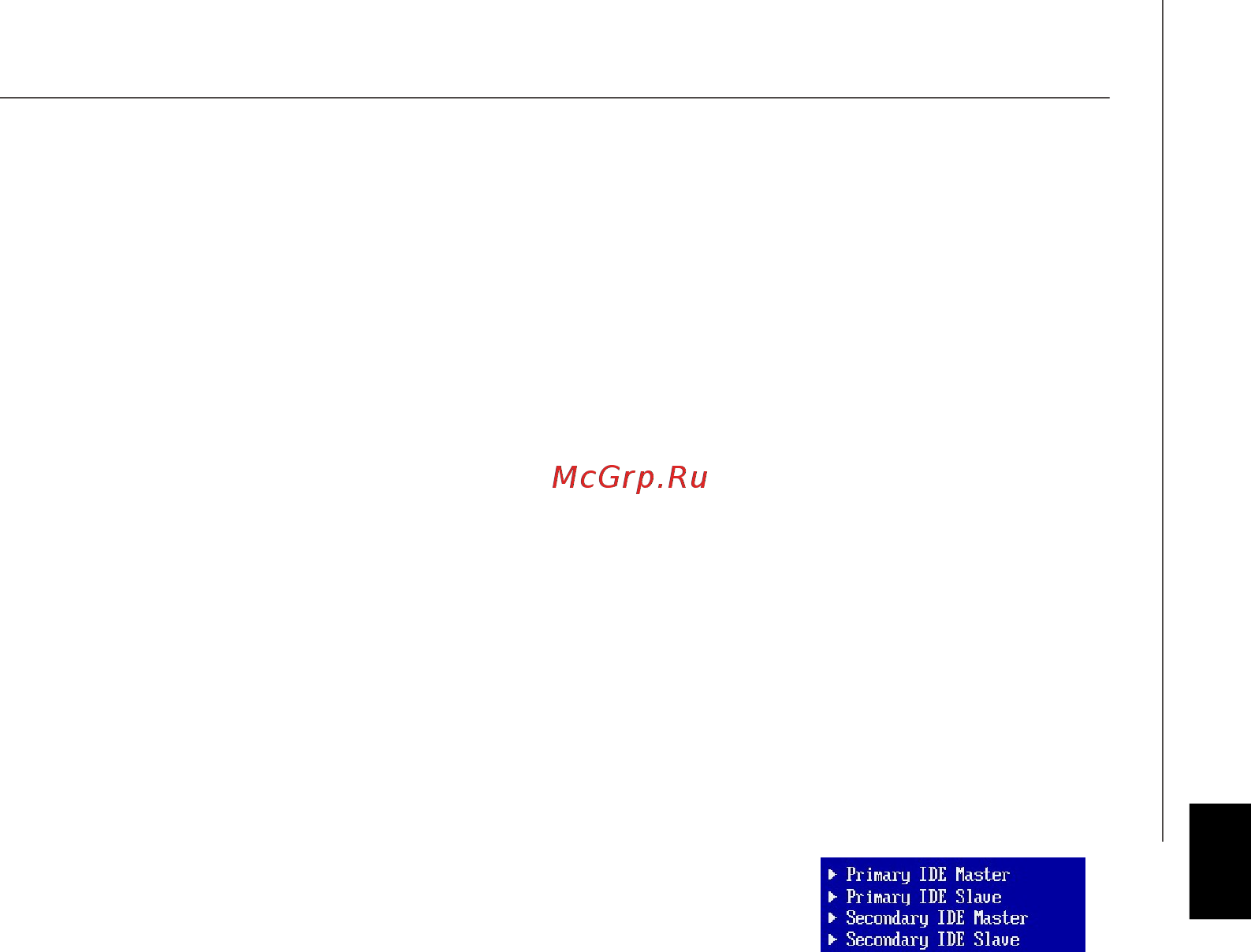

Если вы обнаружите, что слева от пункта меню имеется
знак правого указателя (как показано справа) это означает
наличие подменю, содержащего дополнительные
настройки которые можно сделать в этом пункте.
Используйте управляющие клавиши ( ↑↓ ) для выбора , а затем нажмите <Enter>
чтобы вызвать подменю. Далее можно использовать управляющие клавишиe для
ввода параметров и перемещения по пунктам подменю. Чтобы вернуться в главное
меню, просто нажмите <Esc>.
Подробная справка <F1>
В режиме настройки BIOS имеется возможность получения подробной справки.
Ее можно вызвать из любого меню простым нажатием <F1>. В окне справки будут
перечислены все возможные настройки в выбранном пункте меню. Нажмите <Esc>
для выключения окна справки.
