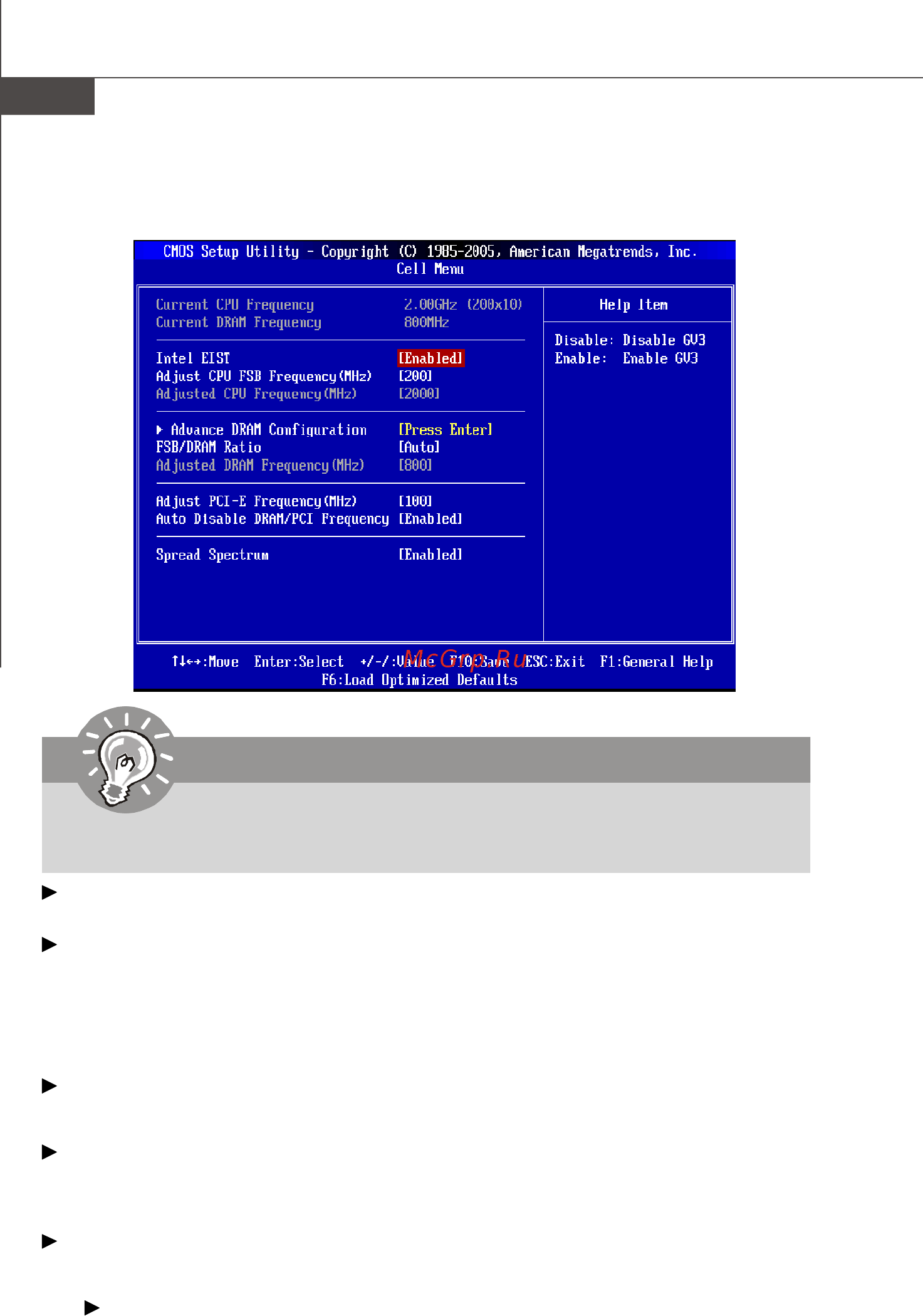

Ru-22
MS-7527 Системная плата
4. Cell Menu Introduction: Это меню позволяет управлять тактовыми частотами
при разгоне.
Внимание
Вам можно заменять эти устройства только при вашем знакомстве
с чипсетом.
Current CPU / DRAM Frequency
Эти пункты показывают текущие значения чатоты CPU и памяти. Только для чтения.
Intel EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень
производительности микропроцессора при работе с батареей или питанием от
сети. Этот пункт появляется при установке процессора, который поддерживает
технологию speedstep.
Adjust CPU FSB Frequency (МГц)
Этот пункт позволяет установить частоту FSB процессора (в МГц).
Adjusted CPU Frequency (МГц)
Этот пункт показывает текущее значение тактовой частоты CPU (FSB x Ratio).
Только для чтения.
Advance DRAM Configuration
Нажмите <Enter>, чтобы входить в под-меню.
DRAM Timing Mode
При установке [Auto], этот пункт позволяет BIOS автоматически определить
