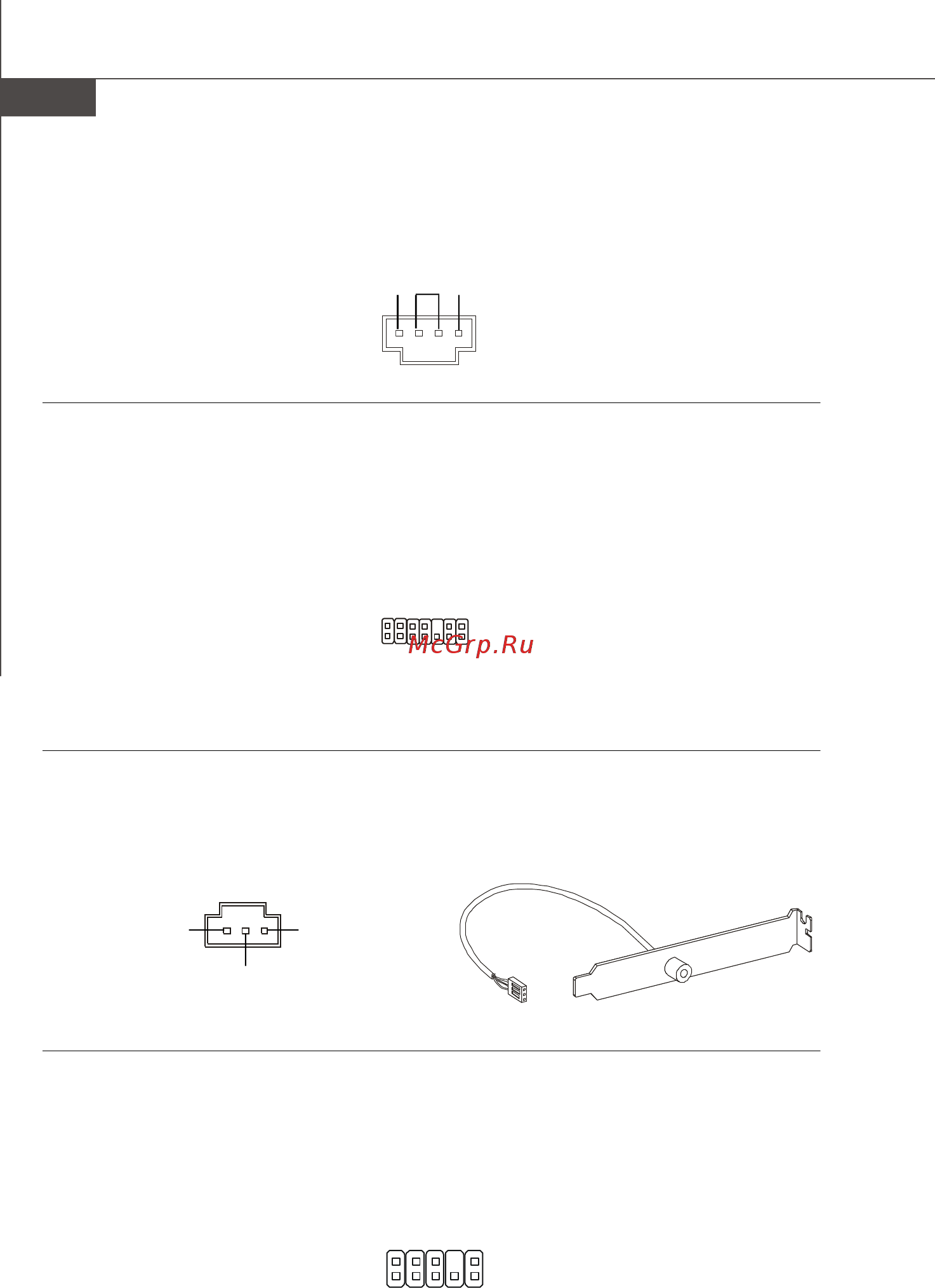

Ru-12
MS-7527 Системная плата
Разъем TPM модуля: JTPM1(опционально)
Данный разъем подключается к модулю TPM (Trusted Platform Module)
(опционально). За более подробной информацией и назначениями обращайтесь
к описанию модуля TPM.
2
1
14
13
3V dual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRA ME#
VCC3
SIRQ
VCC5
Key(no pin)
GN D
GN D
Разъем CD-In: JCD1
Этот коннектор предназначен для подключения внешнего входа аудио.
GND R
L
Выносной разъем аудио (соответсвует спецификацией Azalia): JAUD1
Этот коннектор позволяет подключить выносной разъем аудио на передней панели
и соответствует руководству Intel
®
Front Panel I/O Connectivity Design.
1
2
9
10
MIC _ L
M IC _ R
LINE out_R
Fron t_J D
LINE out_L
Ground
Presence#
M IC_ J D
NC (No pi n)
LINE out_J D
Разъем выхода S/PDIF: JSP1
Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips
Digital Interconnect Format) для передачи звука в цифровом формате.
SPDIF Bracket
(опционально)
VCC
SPDIF
GND
