Ru-20
MS-7527 Системная плата
Standard CMOS Features (Стандартные функции CMOS)
Это меню позволяет установить основные параметры конфигурации системы
(дату, время и т.п.)
Advanced BIOS Features (Дополнительные функции BIOS)
Это меню используется для настройки специальных функций BIOS.
Integrated Peripherals (Встроенные периферийные устройства)
Это меню используется для настройки параметров встроенных периферийных
устройств.
Power Management Setup (Настройка управления питанием)
Это меню позволяет задать параметры управления питанием системы.
H/W Monitor (Монитор аппаратной части)
Этот пункт отображает состояние аппаратной части ПК.
Cell Menu (Меню “Cell”)
Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне
системы.
Load Fail-Safe Defaults
Это меню используется для загрузки значений BIOS, установленных
производителем для стабильной системы.
Load Optimized Defaults (Установить оптимальные настройки)
Это меню используется для установки настроек изготовителя для оптимальной
производительности системной платы.
BIOS Setting Password (Пароль доступа к настройкам BIOS)
Это меню используется, чтобы задать пароль.
Save & Exit Setup (Выход с сохранением настроек)
Запись изменений в CMOS и выход из режима настройки.
Exit Without Saving (Выход без сохранения)
Отмена всех изменений и выход из режима настройки.

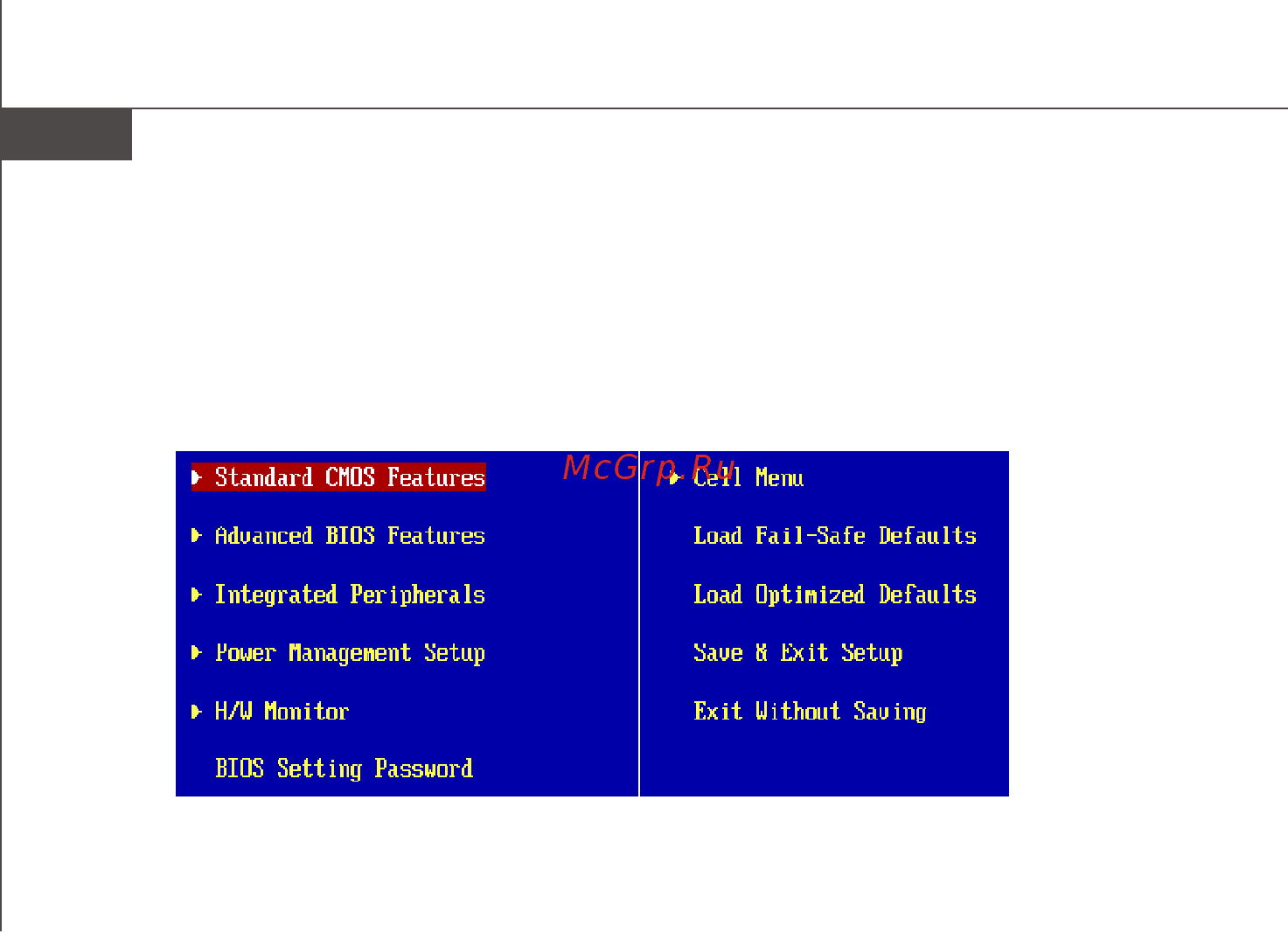

Main Menu (Главное меню)
При входе в режим настройки BIOS от AMI
®
или AWARD
®
на экране отображается
Главное меню. Главное меню позволяет выбрать десять функций настройки и
имеет два варианта выхода. Для перемещения по пунктам используются клавиши
со стрелками и <Enter> для подтверждения или входа в подменю.
