Ru-4

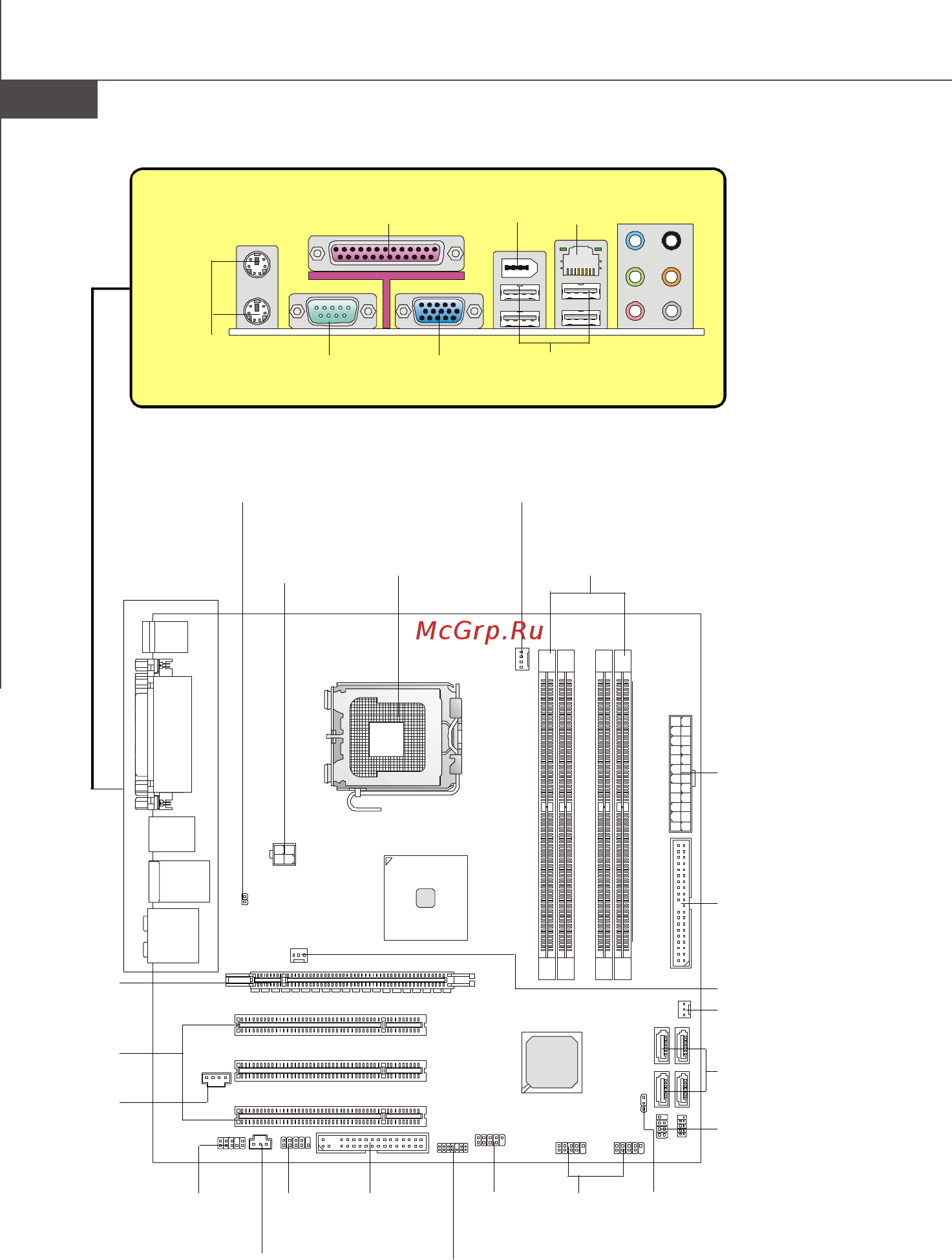

MS-7527 Системная плата
Руководство по размещению компонентов на системных
платах серии G31M4 (MS-7527 v1.X)
PCI,
p.Ru-15
PCIE,
p.Ru-15
CPU,
p.Ru-5
DDR2,
p.Ru-7
ATX1,
p.Ru-14
IDE1,
p.Ru-9
JCI1,
p.Ru-11
PWR1,
p.Ru-14
CPUFAN1,
p.Ru-9
SYSFAN2,
p.Ru-9
SATA1~4,
p.Ru-10
JFP1, JFP2,
p.Ru-10
SYSFAN1,
p.Ru-9
JSP1,
p.Ru-12
JUSB1~2,
p.Ru-11
JBAT1,
p.Ru-13
J1394_1,
p.Ru-10
FDD1,
p.Ru-9
JCOM1,
p.Ru-11
JTPM1,
p.Ru-12
JAUD1,
p.Ru-12
JCD1,
p.Ru-12
Mouse/
Keyboard,
p.Ru-16
Serial Port,
p.Ru-16
VGA Port,
p.Ru-16
USB ports,
p.Ru-17
Audio Port,
p.Ru-17
Parallel Port,
p.Ru-16
LAN,
p.Ru-17
L-In
L-Out
Mic
RS-Out
CS-Out
SS-Out
1394,
p.Ru-16
