De-12
MS-7527 Mainboard
2
1
14
13
3Vdual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME #
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
GND R
L
1
2
9
10
MIC _L
M IC _ R
LINE ou t_R
Front_JD
LINE out_L
Ground
Presence#
M IC_J D
NC(No pi n)
LINE ou t_J D
SPDIF Bracket (Optional)
VCC
SPDIF
GND

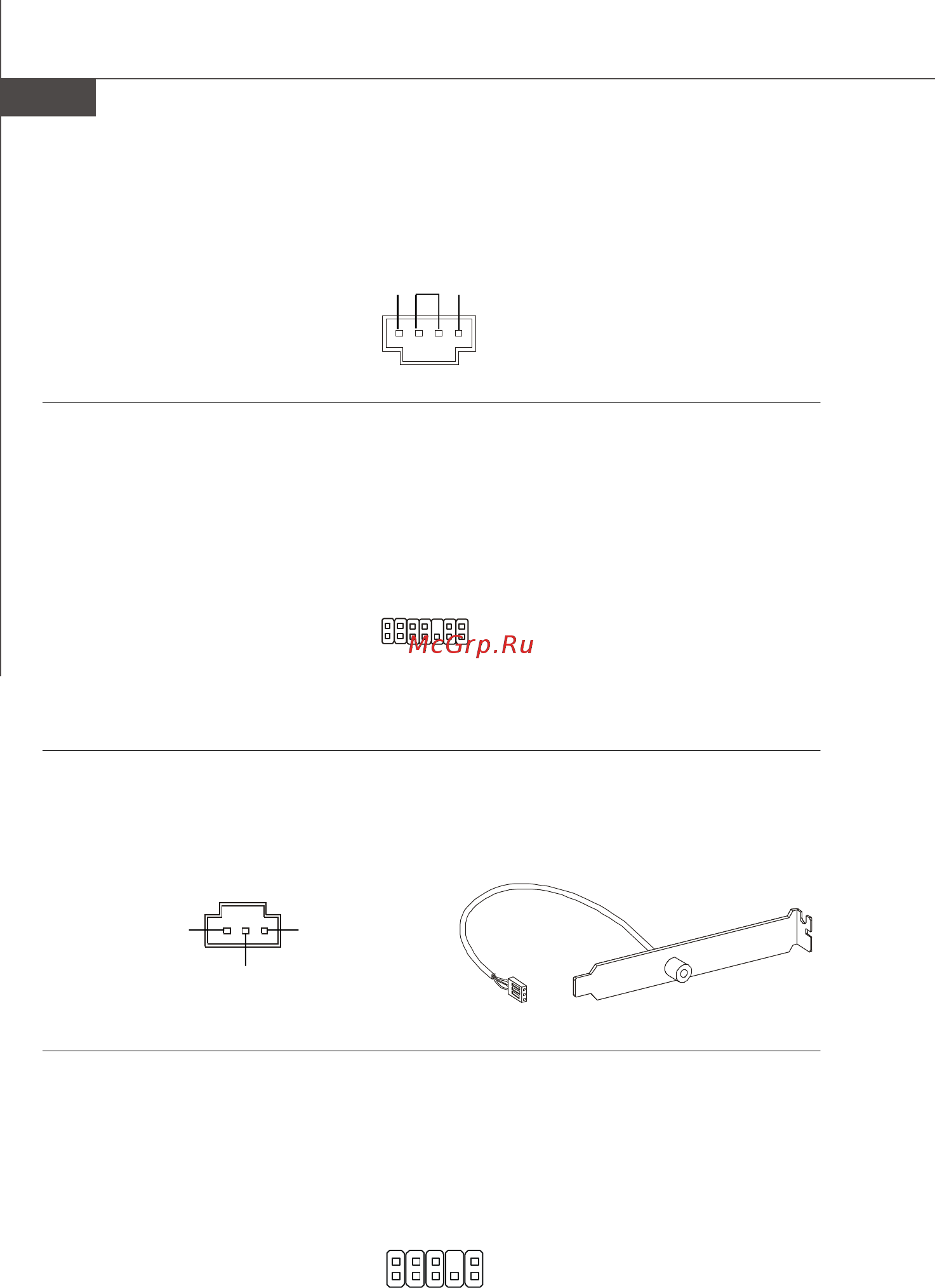

S/PDIF- Ausgang: JSP1
Dieser Anschluss dienen zum Anschluss einer SPDIF (Sony & Philips Digital Intercon-
nect Format) Schnittstelle zur digitalen Übertragung von Audiodaten..
CD- Eingang: JCD1
Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.
Audioanschluss des Frontpanels (Azalia Spec): JAUD1
Dieser Anschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines
Frontpaneels. Der Anschluss entspricht den Richtlinien des “ Intel
®
Front Panel I/O
Connectivity Design Guide”.
TPM Modul Anschluss: JTPM1(optional)
Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt.
Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
