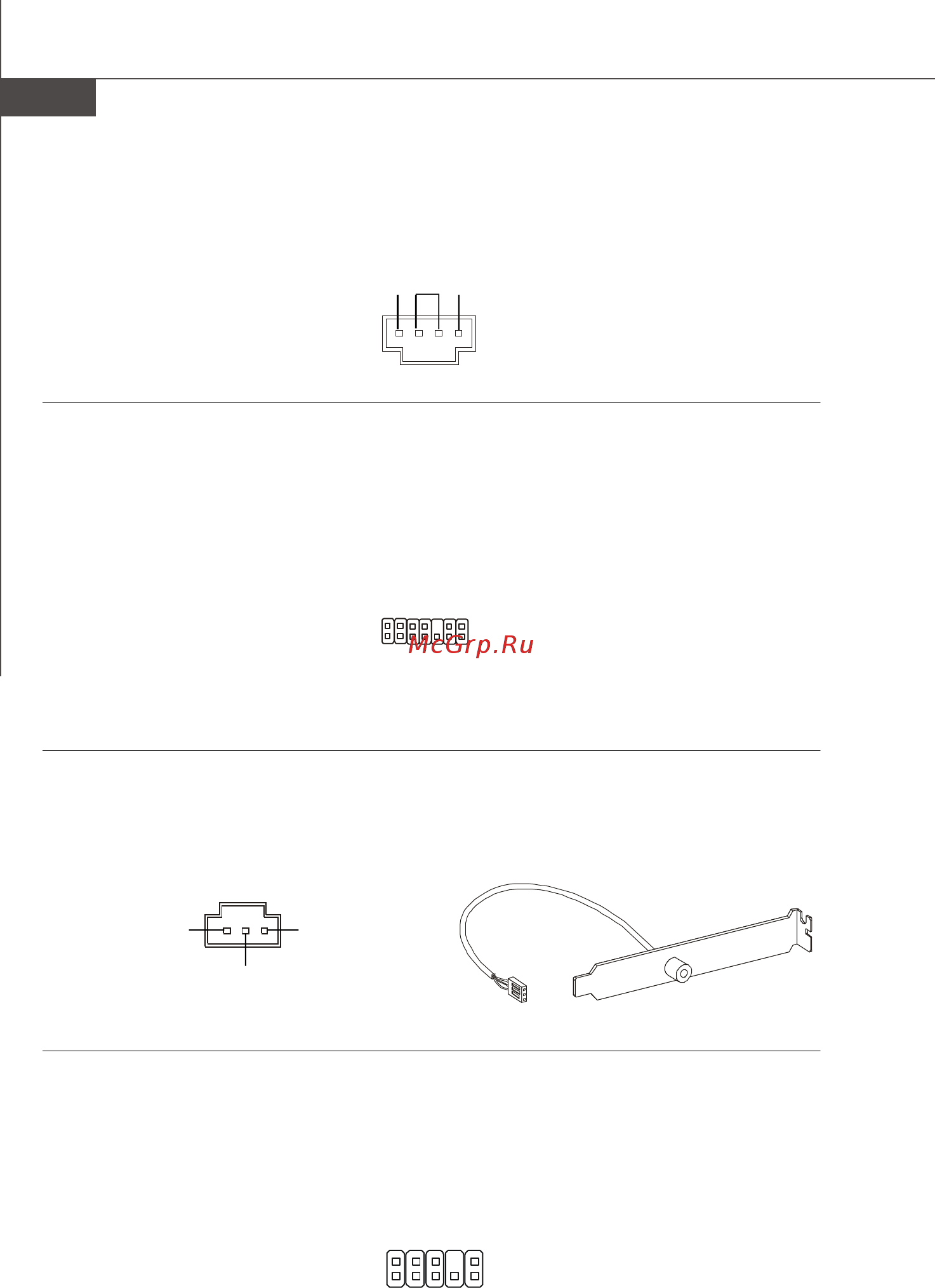

Fr-12
Carte mère MS-7527
Connecteur TPM Module : JTPM1(optionnel)
Ce connecteur est rélié à TPM (Trusted Platform Module) Module (optionnel). Veuillez
vous référer au manuel de TPM plat-forme de sécurité pour plus de détails et d’utilisations.
2
1
14
13
3V dual / 3V_S TB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRA ME#
VCC3
SIRQ
VCC5
Key(no pi n)
GN D
GN D
Connecteur CD-In : JCD1
Ce connecteur est fournit pour un audio externe d’entrer.
GND R
L
Connecteur audio panneau avant (Spécifications d’Azalia): JAUD1
Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme
au guide de conception de la connectivité Entrée/sortie du panneau avant Intel
®
.
1
2
9
10
MI C _L
M IC _ R
LINE out_R
Fron t_JD
LINE ou t_ L
Ground
Pres ence#
M IC_ J D
NC (No pi n)
LINE out_JD
Connecteur S/PDIF-Out : JSP1
Ce connecteur est utilisé pour relier à l’interface S/PDIF (Sony & Philips Digital Inter-
connect Format) de la transmission audio numérique.
Support SPDIF (Optionnel)
VCC
SPDIF
GND
