Руководство пользователя CL5808/CL5816
8
Компоненты

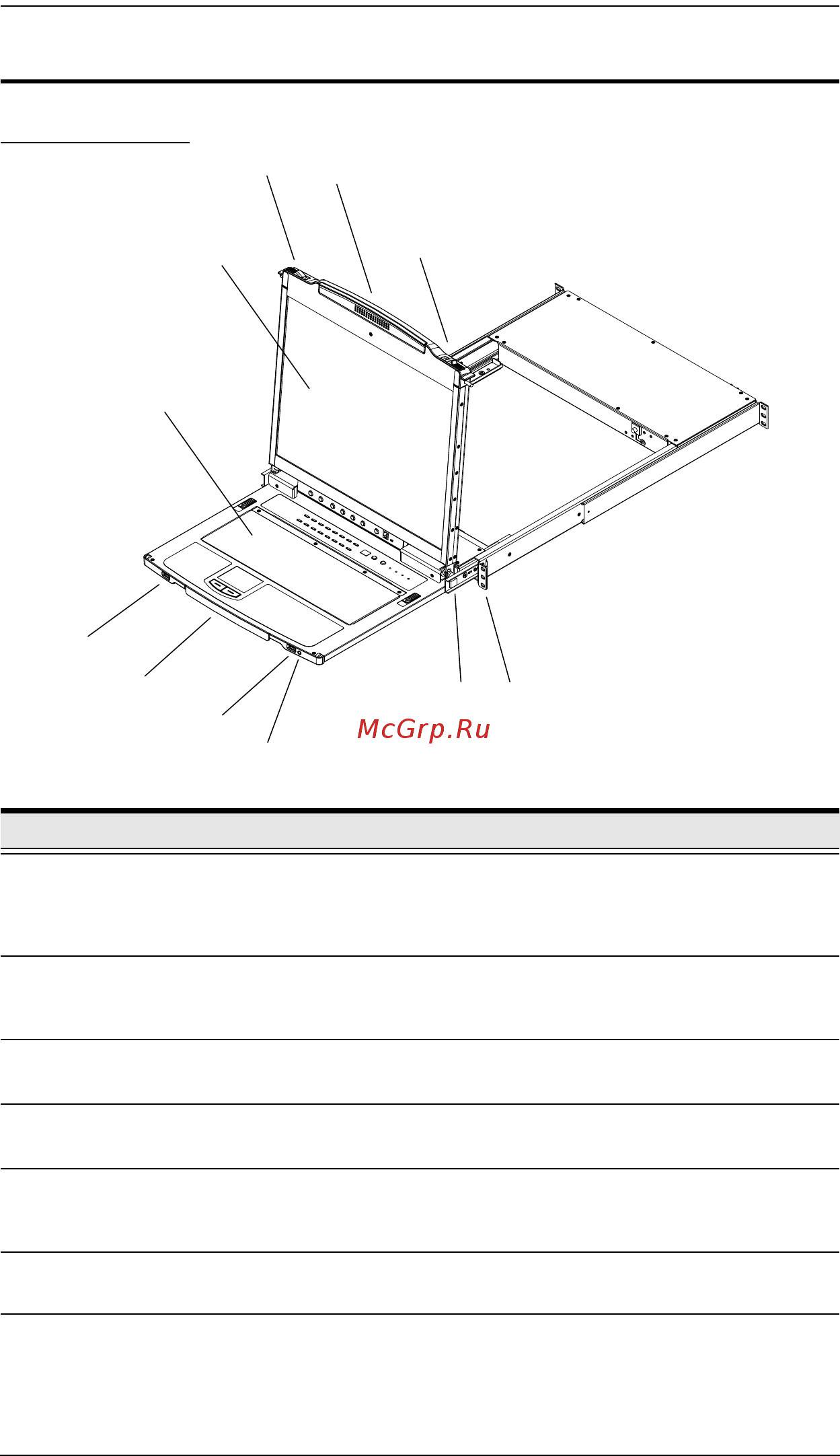

Вид спереди
№ Компонент Описание
1 Верхняя ручка Потяните, чтобы выдвинуть модуль ЖК-дисплея;
надавите, чтобы задвинуть. Подробные сведения см. в
разделе Открывание консоли, стр. 25 о задвигании и
выдвигании консоли
2 Задвижки
разблокировки
модуля
Чтобы выдвинуть консоль, сперва разблокируйте ее,
переведя эти задвижки внутрь.
3 Модуль ЖК-
дисплея
См. Модуль ЖК-дисплея, стр. 12.
4 Модуль
клавиатуры
См. Модуль клавиатуры, стр.10.
5 Порт USB Пор
т USB используется для подключения к
переключателю периферийных устройств USB 1.1
(флеш-накопитель, привод для компакт-дисков и т. д.).
6 Нижняя ручка Потяните, чтобы выдвинуть модуль клавиатуры;
надавите, чтобы задвинуть.
7 Порт внешней
мыши
Порт мыши USB предназначен для пользователей,
предпочитающих пользоваться внешней мышью.
1
2
2
3
4
5
6
7
