Руководство пользователя CL5808/CL5816
70
Подготовка
Для подготовки к обновлению прошивки выполните следующие
действия.

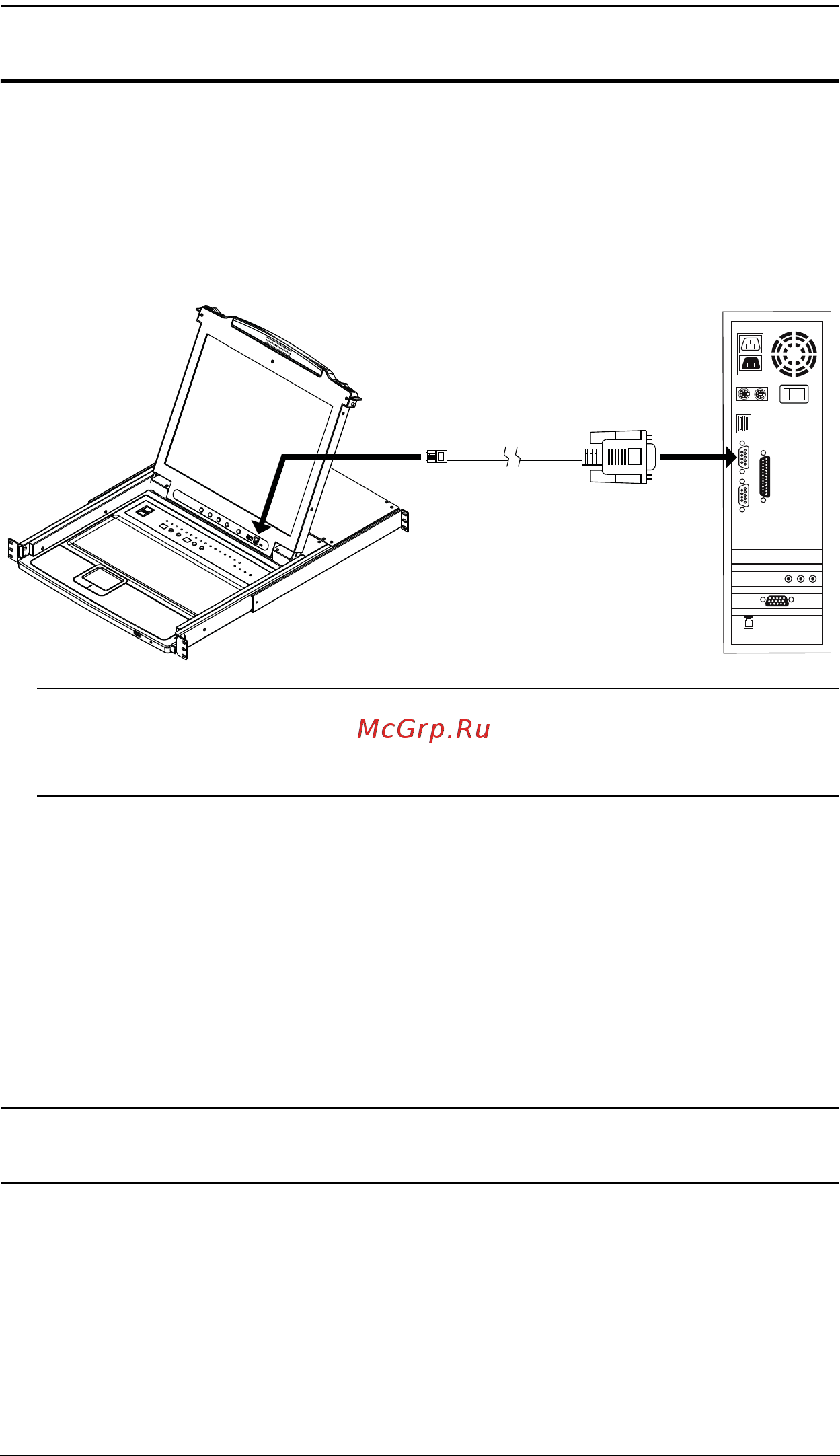

1. Используя кабель обновления прошивки (идет в комплекте с данным
устройством), соедините COM-порт компьютера с портом
обновления прошивки переключателя.
Примечание. В системе с гирляндным подключением станции,
подключенные в цепи, автоматически получают обновление по
кабелям гирляндного подключения.
2. Выключите все компьютеры системы KVM, за исключением станций.
3. Используя консоль KVM-переключателя войдите в экранное меню
под администратором (см. стр. 39) и выберите функцию F4 ADM
(АДМИНИСТРАТОР).
4. Перейдите к пункту FIRMWARE UPGRADE (ОБНОВЛЕНИЕ
ПРОШИВКИ). Нажмите [Ввод], а затем нажмите [Y] для вызова
режима Обновление прошивки (см. стр. 51).
Примечание. Во время работы режима Обновление прошивки
индикаторы портов мигают.
