Руководство пользователя CL5808/CL5816
40
Главный экран экранного меню

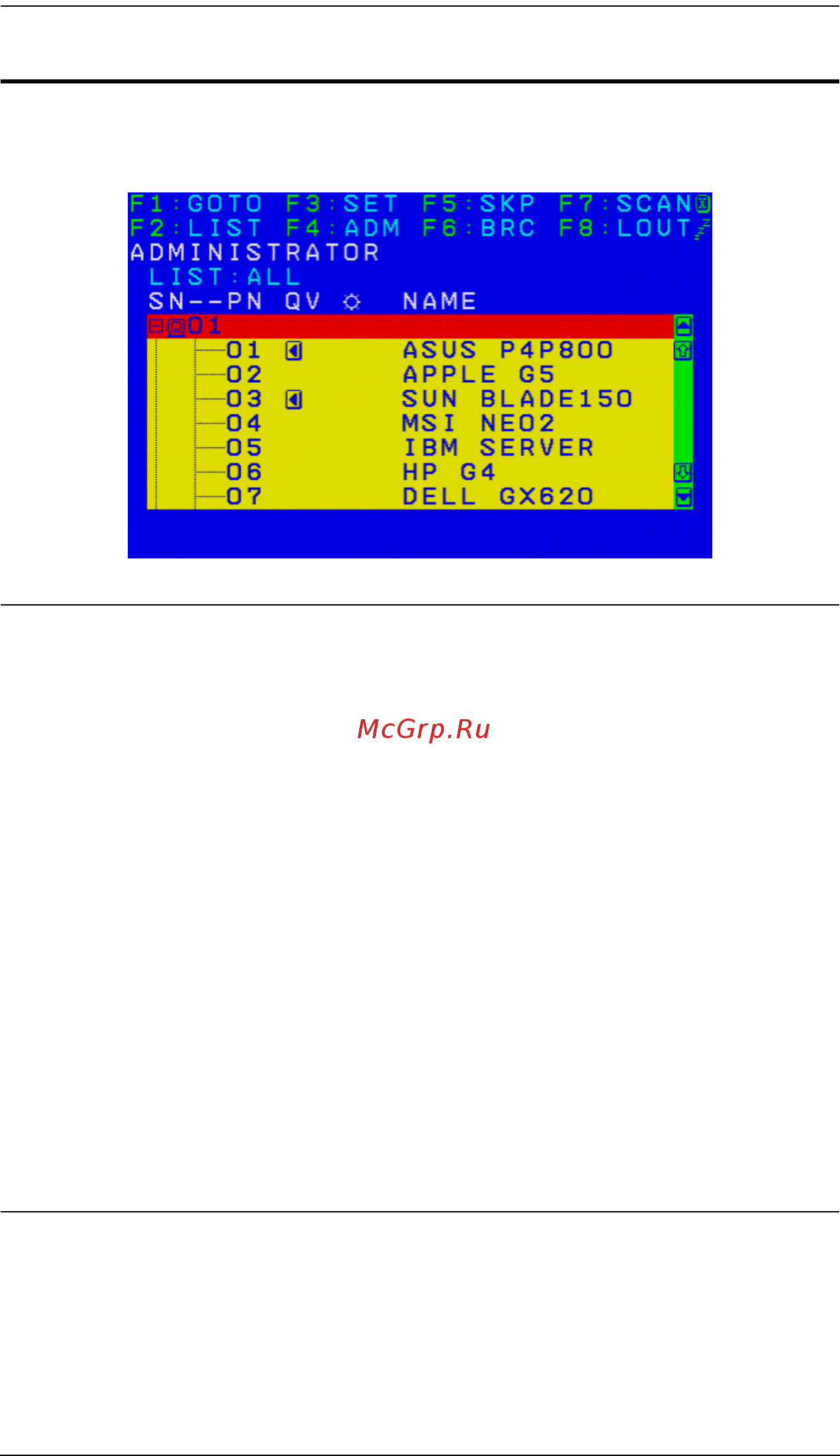

После вызова экранного меню отображается экран, подобный
приведенному ниже:
Примечание. 1.На схеме показан главный экран администратора. На
главном экране пользователя функции F4 и F6 не отображаются,
поскольку они зарезервированы для администратора и
недоступны пользователям.
2. При запуске экранного меню первым всегда отображается List
(Список), пр
и этом выделена будет та позиция, которая была
выделена в прошлый раз.
3. Отображаются только те порты, ко
торые админ
истратор сделал
доступными для текущего пользователя (подробные сведения
см. в разделе ЗАДАТЬ ДОСТУПНЫЕ ПОРТЫ, стр. 48).
4. Если список портов свернут, щелкните по номеру
переключателя или переместите на него выделение, после чего
нажмите клавишу со стрелкой вправо, чтобы развернуть список.
Точно так же, если требуется свернуть список портов, щелкните
по номеру переключателя или переме
стите на не
го выделение,
после чего нажмите клавишу со стрелкой влево, чтобы свернуть
список.
