Руководство пользователя CL5808/CL5816
10

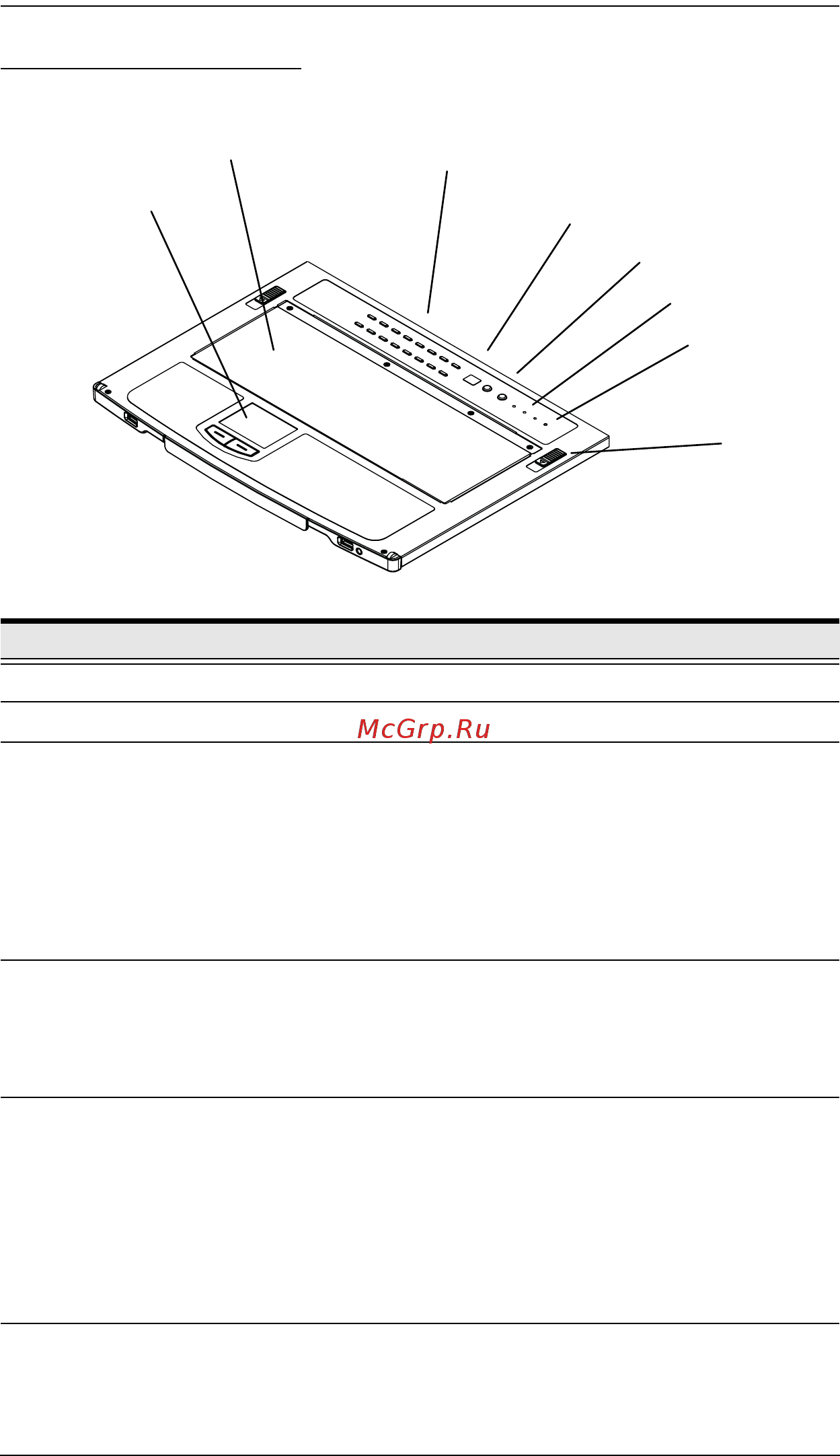

Модуль клавиатуры
№ Компонент Описание
1 Тачпад Стандартный тачпад-мышь
2 Клавиатура Стандартная 105-клавишная клавиатура
3 Кнопки и
индикаторы
выбора порта
Для доступа к порту текущей выбранной станции
нажмите соответствующую кнопку выбора порта.
Индикаторы встроены в переключатели.
Индикатор On Line (Онлайн) горит, если
подключенный к соответствующему порту компьютер
включен и работает.
Индикатор Selected (Выбрано) горит, указывая порт с
фокусом KVM.
4 Индикатор
номера ст
анции
В системе с гирляндной цепью идентификатор текущей
выбранной станции отображается на этой панели в виде
2-значного числа. См. Ручное переключение между
портами, стр. 35 для получения дополнительных
сведений.
5 Кнопки выбора
станции
В системе с гирляндной цепью используйте для
перехода к нужной станции кнопку ВВЕРХ или ВНИЗ.
Левая кнопка (ВНИЗ) перемещае
т фокус KVM вниз по
цепи (Станция 2
Станция 1 и т. д.). После Станции 1
выбирается последняя станция.
Правая кнопка (ВВЕРХ) перемещает фокус KVM вверх
по цепи. После последней станции выбирается
Станция 1.
6 Индикаторы
фиксации
Здесь расположены индикаторы Num Lock, Caps Lock и
Scroll Lock.
2
1
3
4
5
6
7
8
