Aten CL5808 [37/106] Основные операции
![Aten CL5808 [37/106] Основные операции](/views2/1211370/page37/bg25.png)
25
Глава 3
Основные операции
Открывание консоли
Консоль CL5808/CL5816 состоит из двух модулей: модуль ЖК-дисплея
находится под верхней крышкой; модуль клавиатуры/тачпада находится
под модулем ЖК-дисплея.
Эти модули можно выдвигать вместе или по отдельности. Это позволяет
использовать ЖК-дисплей для обзора, в то время как модуль клавиатуры/
тачпада, если он не используется, задвинут и не мешает.
Открывание по отдельности

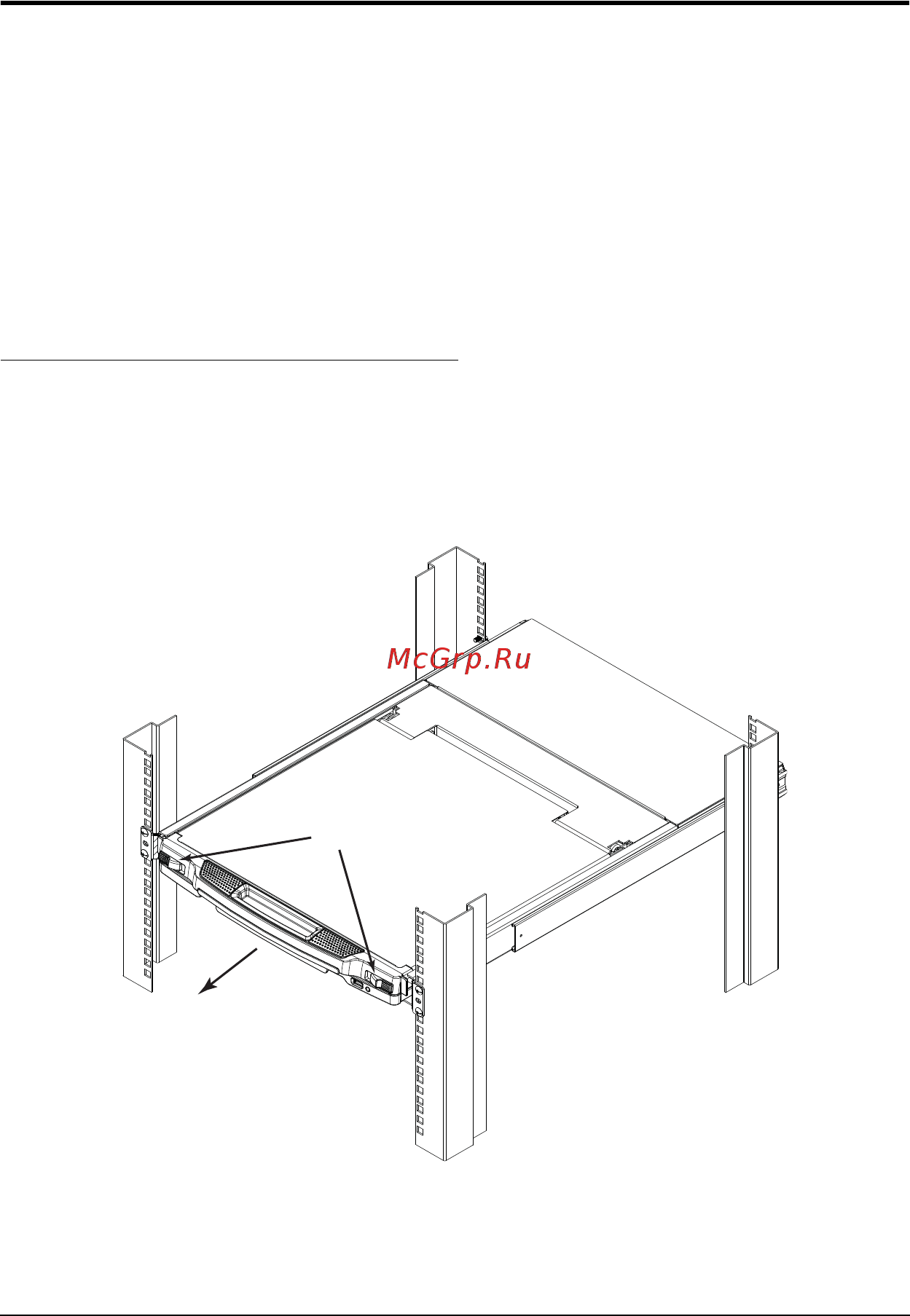

1. Потяните за задвижки разблокировки, чтобы разблокировать консоль,
после чего выдвиньте верхнюю панель к себе на несколько
сантиметров. После того как консоль разблокирована, задвижки
можно отпустить.
Release Catches
