Руководство пользователя CL5808/CL5816
26
(Continued from previous page.)

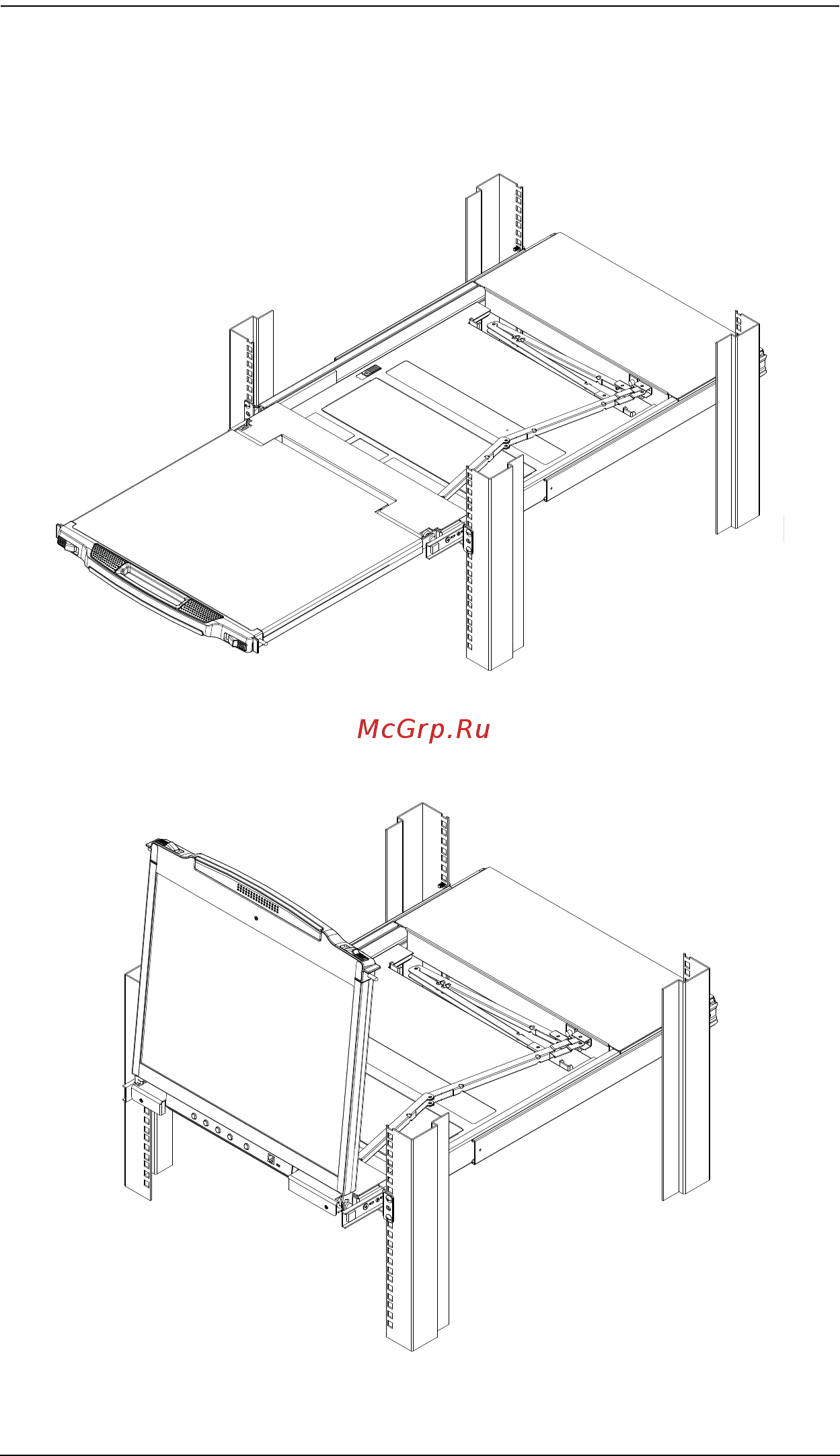

2. Полностью выдвиньте верхнюю панель, пока она не зафиксируется
со щелчком.
3. Полностью поднимите верхнюю панель, чтобы иметь возможность
пользоваться ЖК-экраном.
