Руководство пользователя CL5808/CL5816
12

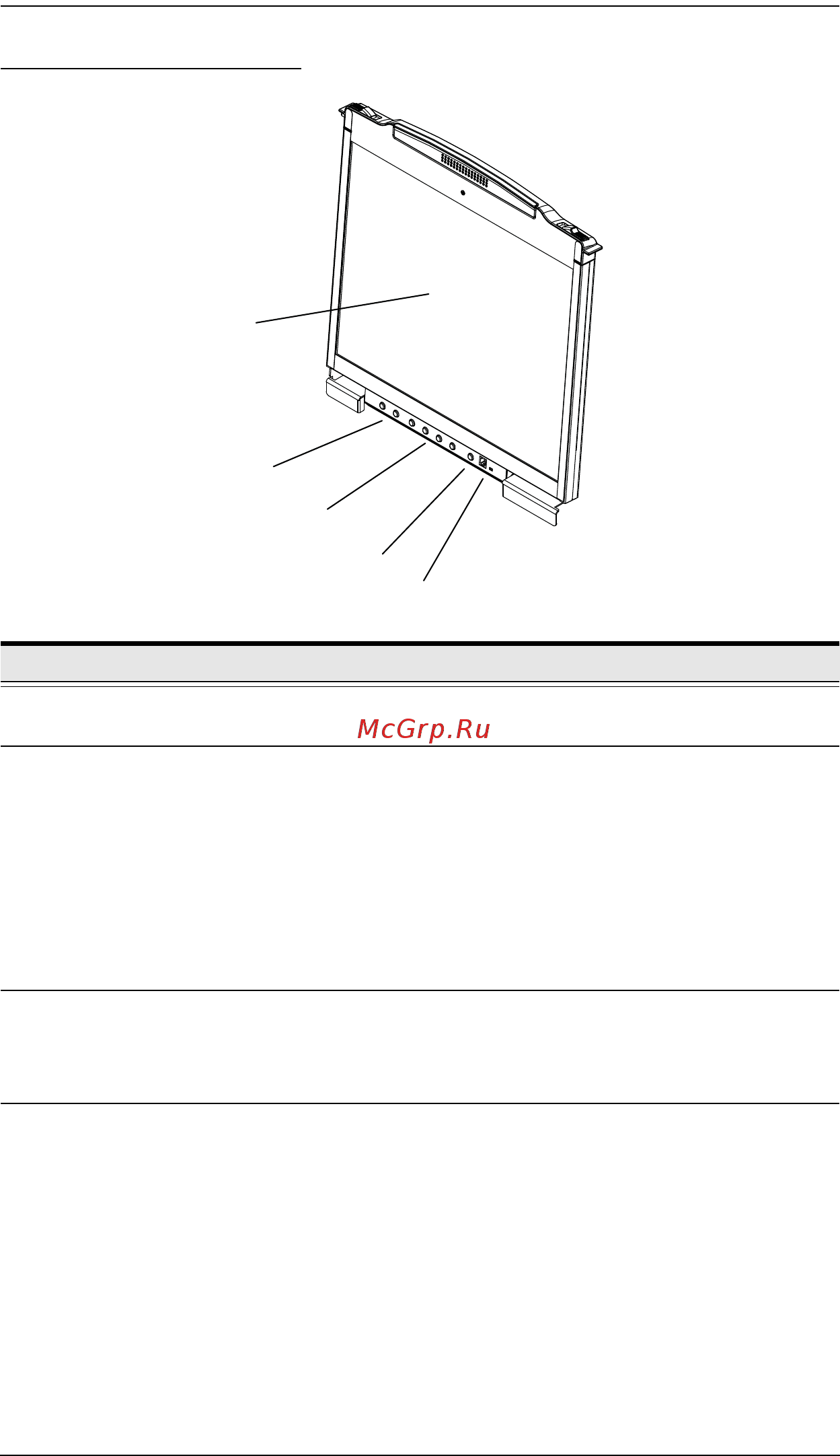

Модуль ЖК-дисплея
№ Компонент Описание
1 ЖК-дисплей После выдвигания модуля ЖК-дисплея поднимите
крышку, чтобы получить доступ к ЖК-монитору.
2 Переключатели
выбора портов
Эти кнопки используются для выбора порта в ситуации,
когда модуль клавиатуры не выдвинут. Нажимайте
кнопку UP (ВВЕРХ) или DOWN (ВНИЗ) для перехода по
портам вперед или назад.
Левая кнопка (ВНИЗ) перемещает фокус KVM вниз по
цепи (Пор
т 2 Порт 1 и т. д.). После Порта 1
выбирается последний порт.
Правая кнопка (ВВЕРХ) перемещает фокус KVM вверх
по цепи. После последнего порта выбирается Порт 1.
3 Управление
экранным меню
ЖК-дисплея
Здесь расположены кнопки управления расположением
и настройками изображения ЖК-дисплея. Подробные
сведения см. в разделе Конфигурация экранного меню
ЖК-дисплея, стр. 32.
4 Кнопка питания
ЖК-ди
сплея
Нажимайте эту кнопку для включения и выключения ЖК-
монитора. Если ЖК-монитор выключен, эта кнопка
светится; если ЖК-монитор включен, эта кнопка не
светится. (Эта функция влияет только на монитор, а не
на KVM-переключатель.)
2
1
3
4
5
