Руководство пользователя CL5808/CL5816
28
Закрывание консоли

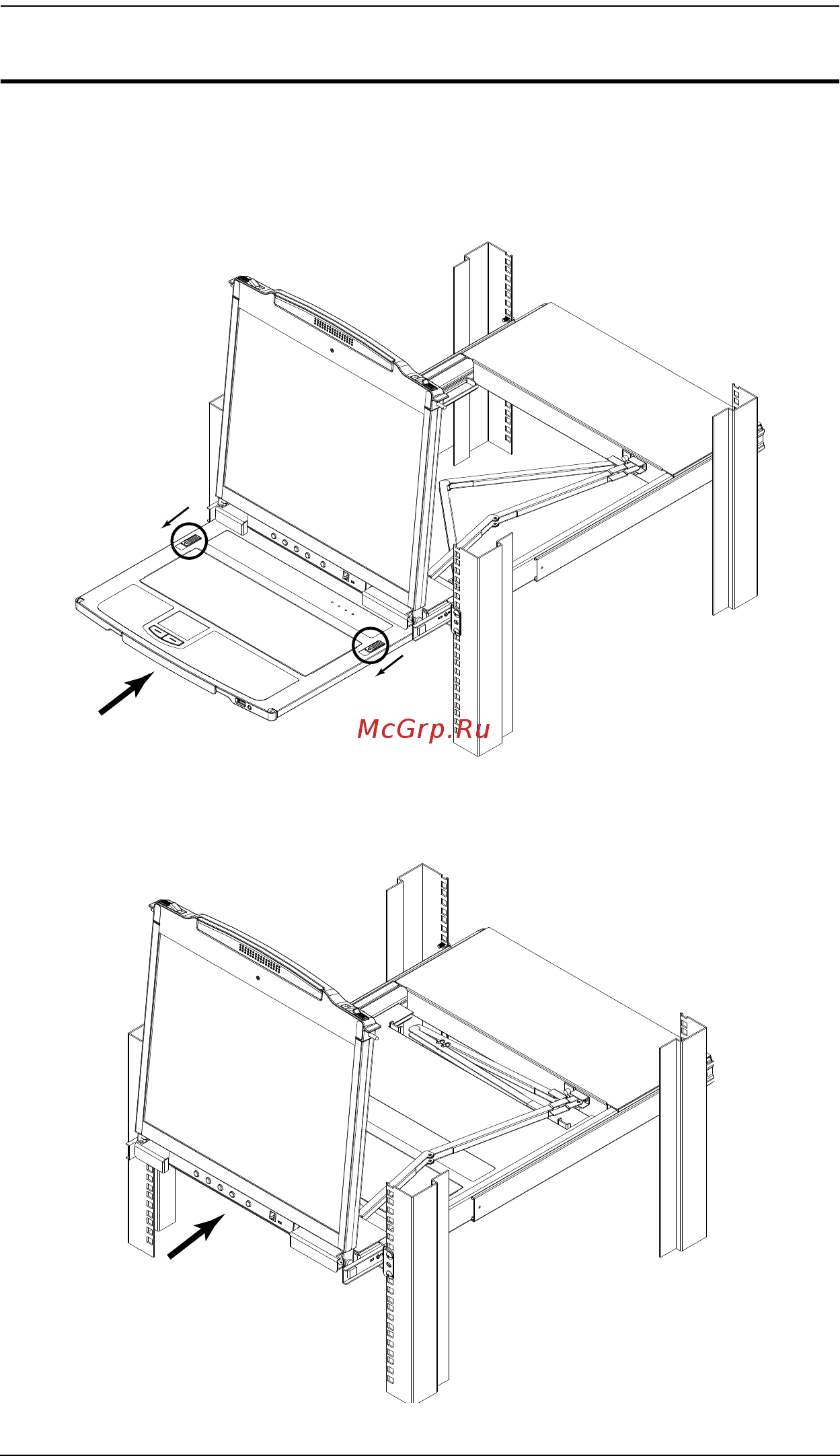

1. Потяните на себя задвижки разблокировки по обеим сторонам
клавиатуры, чтобы разблокировать модуль клавиатуры, после чего
немного задвиньте модуль.
2. Отпустите задвижки. Используя переднюю ручку полностью
задвиньте модуль клавиатуры.
