3. Основные операции
29
(Continued from previous page.)

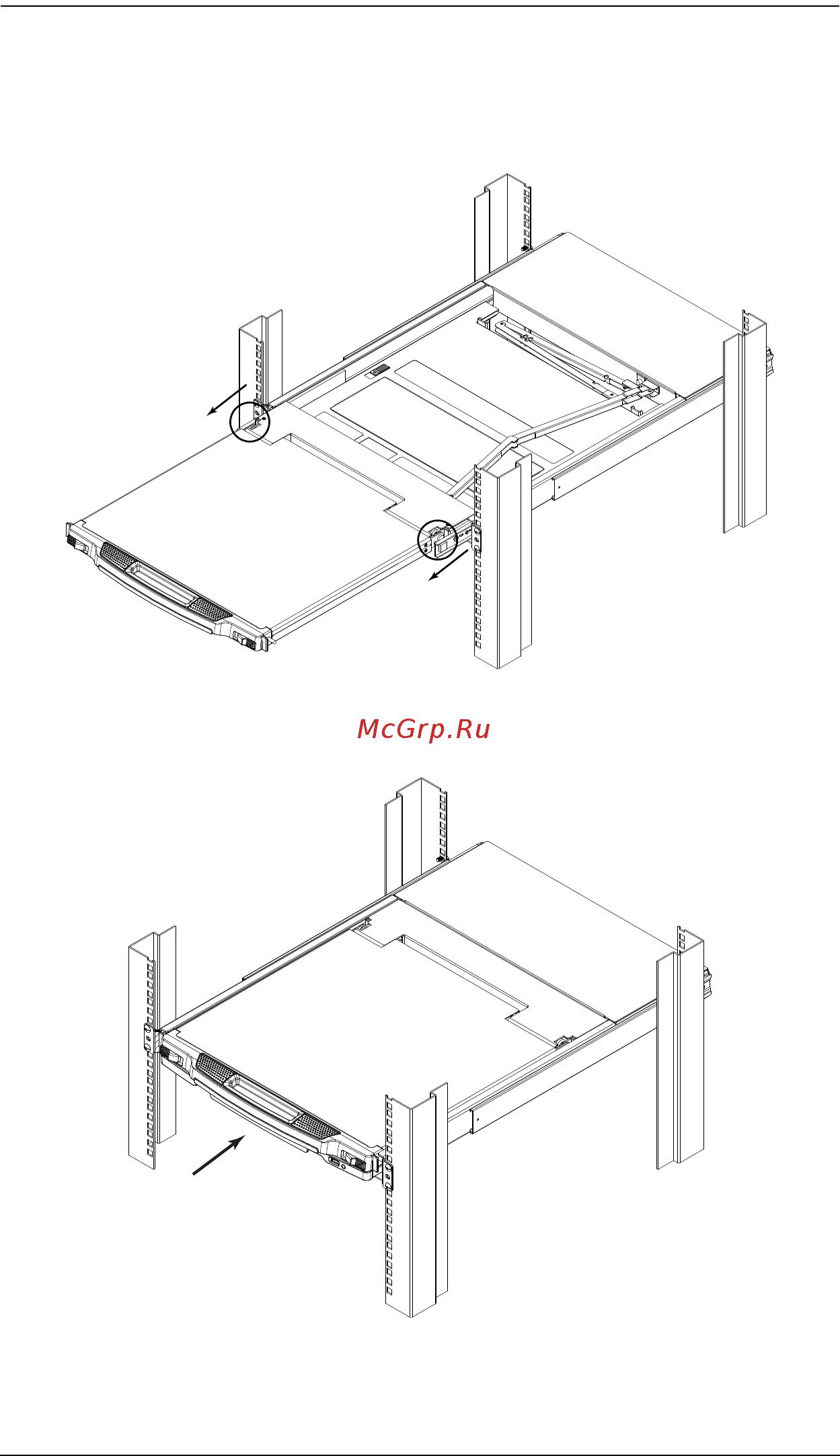

3. Полностью опустите модуль ЖК-дисплея, после чего потяните
задние задвижки, чтобы разблокировать модуль ЖК-дисплея.
4. Используя переднюю ручку полностью задвиньте модуль.
