Руководство пользователя CL5808/CL5816
88
Дополнительные комплекты для монтажа в
стойке
Для удобства и универсальности предлагается три дополнительных
комплекта для монтажа в стойке, приведенные в следующей таблице:
Стандартный – длинный
Для установки комплекта для монтажа в стойке с длинными
кронштейнами просто замените короткие Г-образные кронштейны из
стандартного комплекта на длинные, а затем установите переключатель
согласно инструкциям по Монтаж в стандартной стойке, стр.16.
Упрощенный мо
нтаж
Комплект для упрощенного монтажа позволяет устанавливать
переключатель в одиночку. Для установки комплекта для упрощенного
монтажа выполните следующие действия.

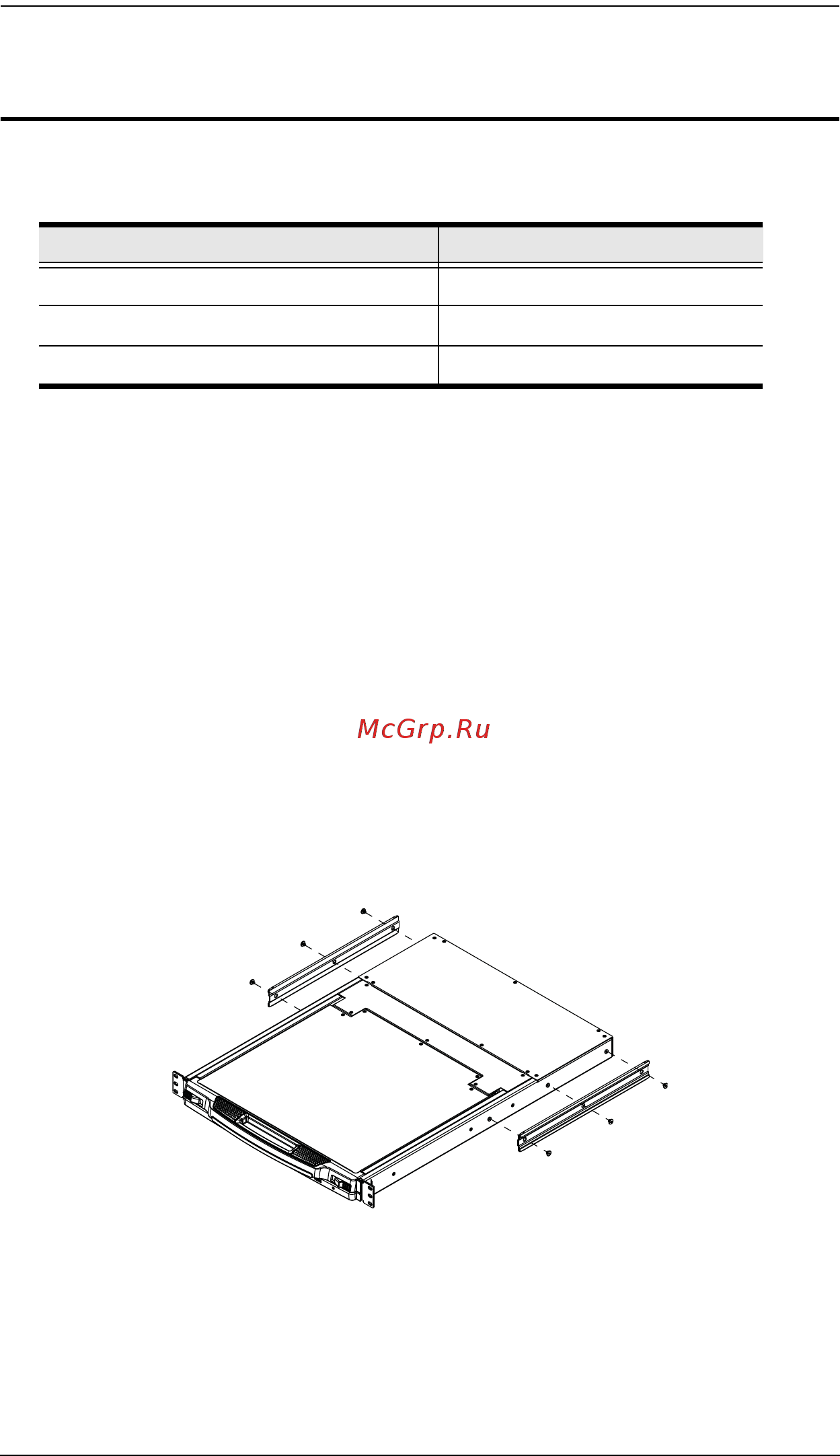

1. Снимите стандартные Г-образные кронштейны и боковые
монтажные кронштейны с обеих сторон переключателя.
Тип кронштейна Размер (см)
Стандартный монтаж – длинный
70,0 – 105,0
Упрощенный монтаж – короткий
57,0 – 70,0
Упрощенный монтаж – длинный
68,0 – 105,0
