Приложение
89

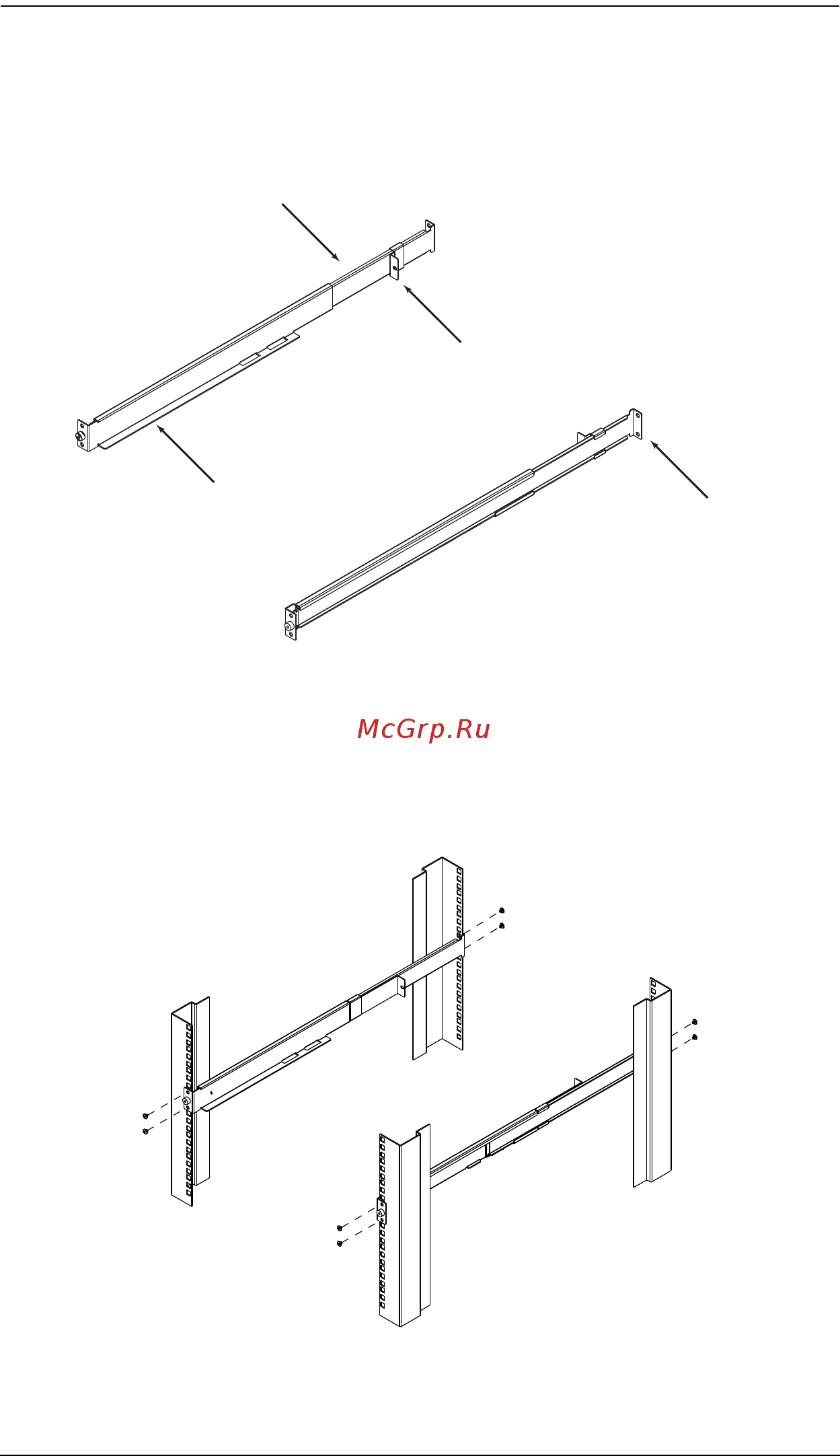

2. Установите внутри стойки левую и правую монтажные
направляющие из комплекта для упрощенного монтажа. Фланец,
поддерживающий переключатель, будет направлен внутрь.
a) Сначала прикрутите передние фланцы к стойке.
b) Задвигайте планки с задними фланцами в направлении стойки,
пока они не коснутся стойки, а затем прикрутите задние фланцы к
стойке.
(Продолжение на следующей странице.)
Support
Flange
Rear Flange
Slide Bar
Rear Attachment
Sliding Bracket
Rear Flange
LEFT
RAIL
RIGHT
RAIL
