Руководство пользователя CL5808/CL5816
90
(Начало на предыдущей странице.)

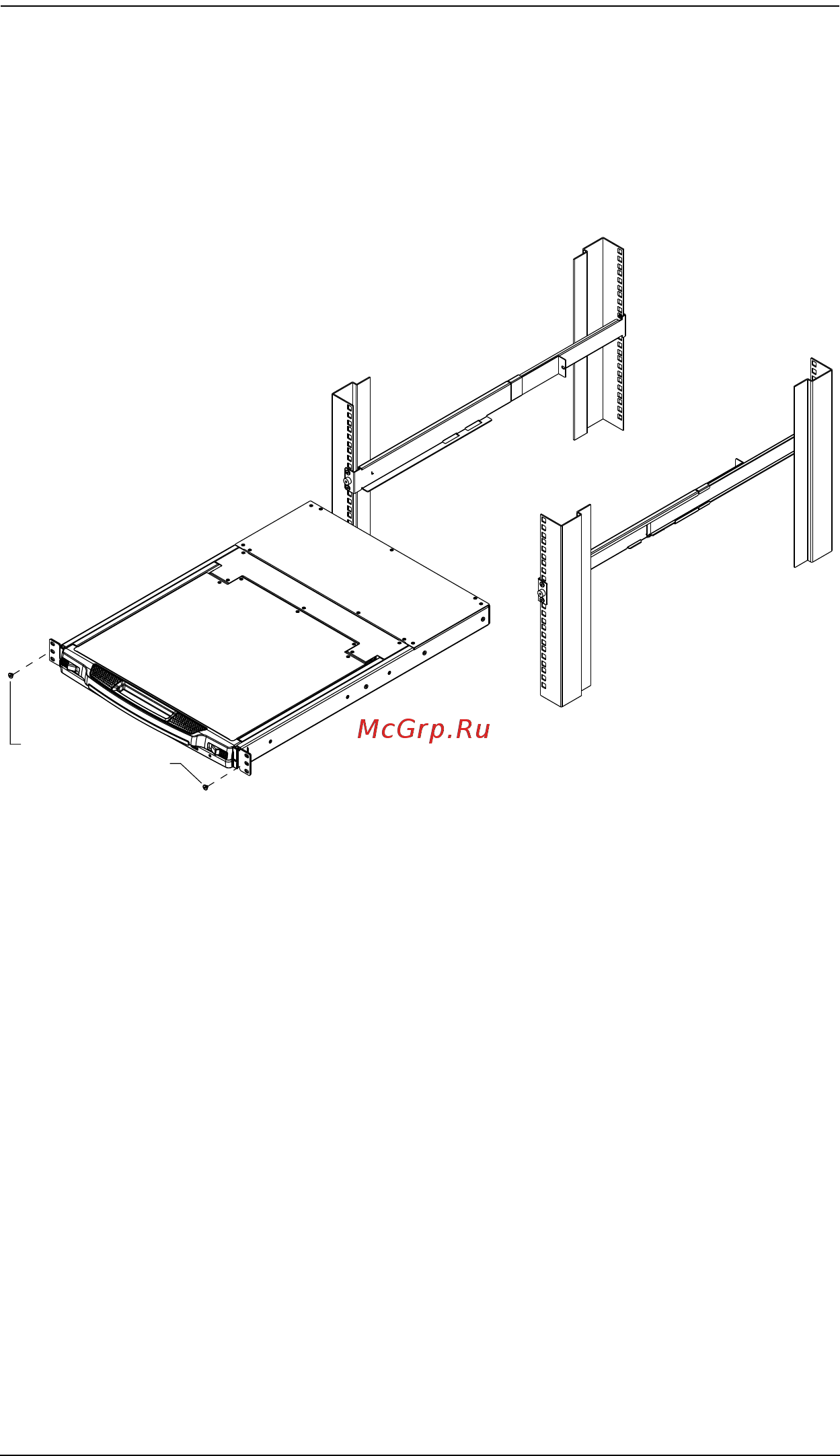

3. Установите переключатель на опорные фланцы. Используя идущие в
комплекте винты свободно прикрутите переднюю часть
переключателя к передней части стойки (закрутите винты
наполовину).
4. Задвигайте салазки заднего крепления по направляющим планкам,
пока они не коснутся задней части переключателя, а затем, используя
идущие в комплекте винты, прикрутите планки к задней части
переключателя (закрутите винты полностью).
M4 x 6
Phillips Head Screw
