3. Основные операции
27

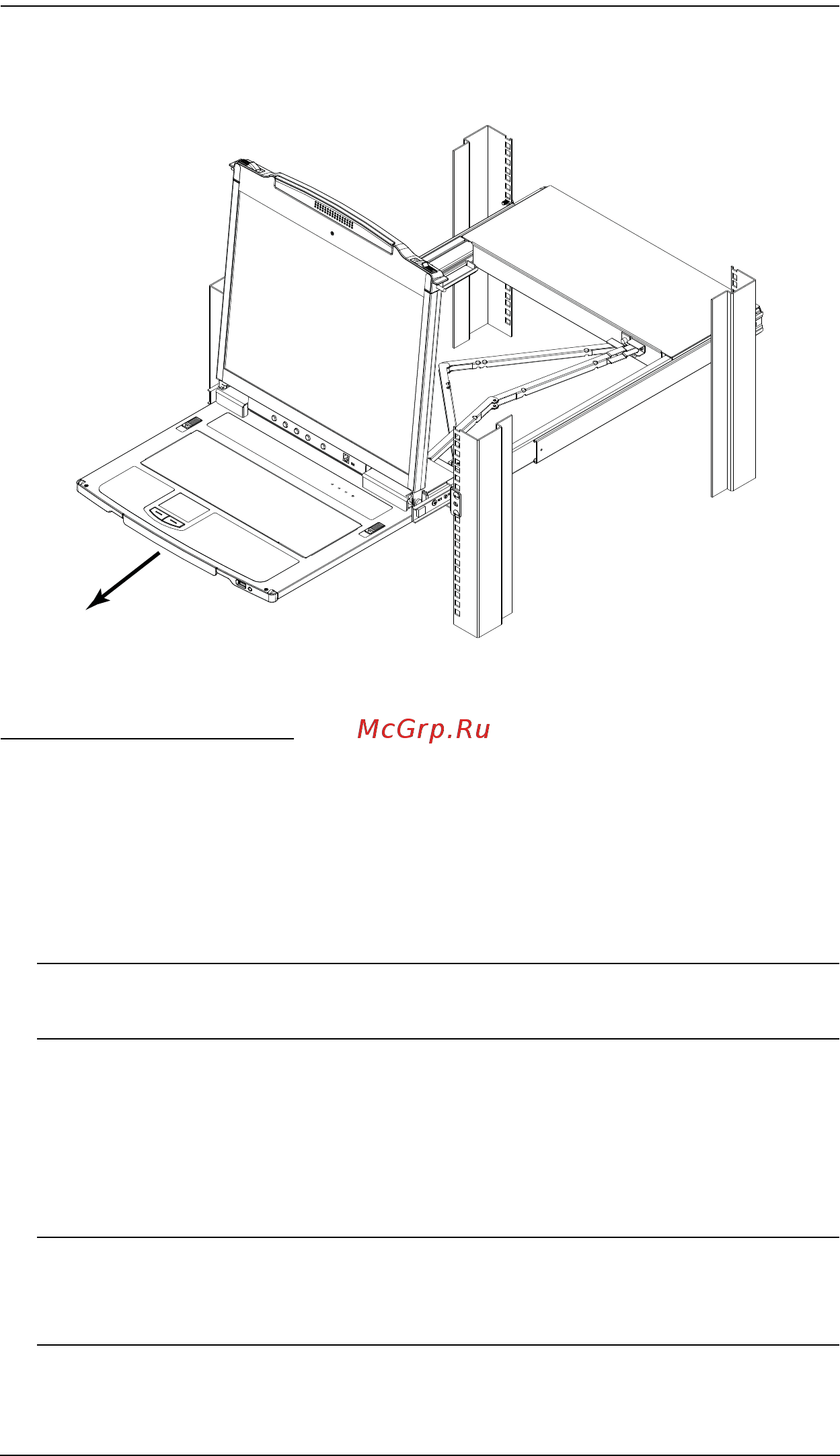

4. Возьмитесь внизу за модуль клавиатуры и выдвиньте его полностью,
пока он не зафиксируется со щелчком.
Открывание вместе
Выполняя приведенные ниже действия пользуйтесь схемами,
приведенными в разделе Открывание по отдельности:
1. Потяните за задвижку разблокировки и выдвиньте верхнюю и
нижнюю панели, пока модуль клавиатуры не зафиксируется со
щелчком.
Примечание. После того как консоль разблокирована, задвижку
можно отпустить.
2. Выдвиньте до конца верхнюю панель, пока она не зафиксируется со
щелчком.
3. Полностью поднимите верхнюю панель, чтобы иметь возможность
пользоваться ЖК-экраном.
Примечание. Примите к сведению предупреждение о размещении на
модуле клавиатуры чрезмерного веса, приведенное на
следующей странице.
