2. Настройка оборудования
17

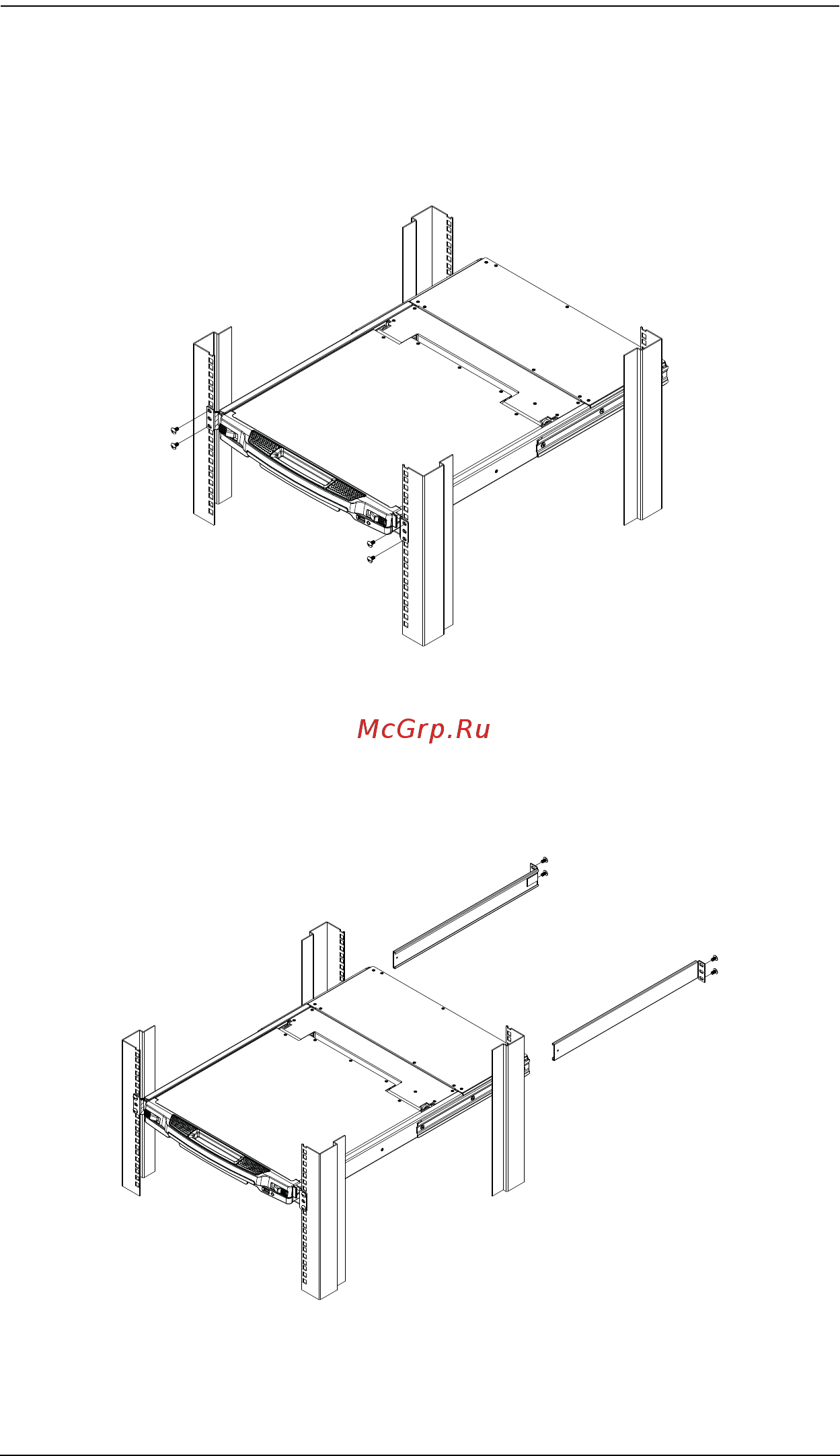

Для установки CL5808/CL5816 в стойке выполните следующие действия.
1. Пока один человека ставит переключатель в стойку и удерживает его
там, второй человек прикручивает передние кронштейны к стойке
при помощи винтов, не до конца затягивая их.
2. Пока первый человек продолжает удерживать переключатель в
выбранном положении, второй человек задвигает Г-образные
кронштейны в боковые мон
тажные кронштейны переключателя
сзади до тех пор, пока фланцы кронштейнов не коснутся стойки,
после чего прикручивает Г-образные кронштейны к стойке.
3. После того как Г-образные кронштейны закреплены, полностью
закрутите винты передних кронштейнов.
