Руководство пользователя CL5808/CL5816
72

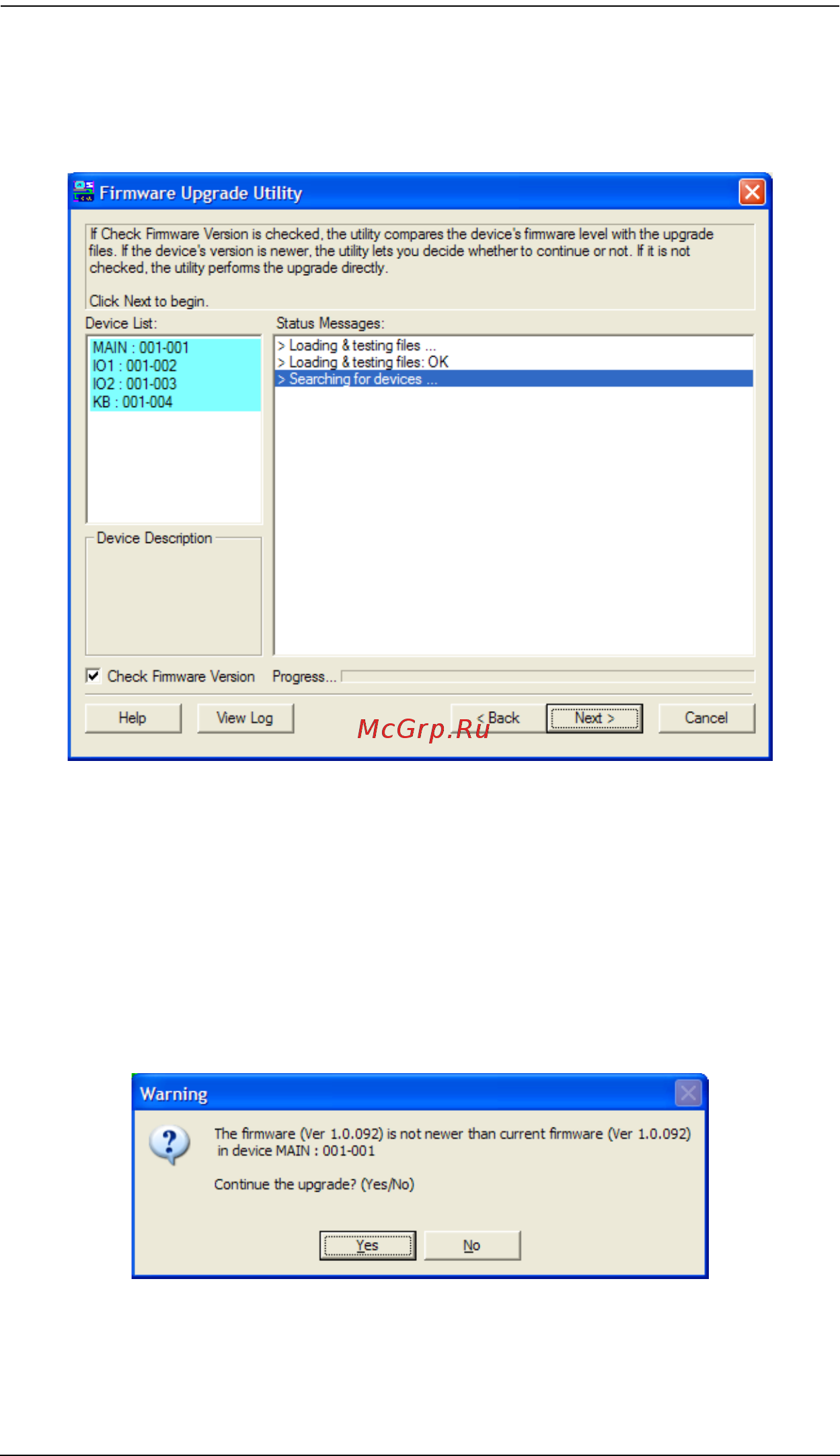

Откроется главный экран программы обновления прошивки.
Устройства, которые можно обновить, приводятся на панели Device
List (Список устройств):
4. Щелкните Next (Далее) для выполнения обновления.
Если установлен флажок Check Firmware Version (Проверить версию
прошивки), программа сравнивает версию прошивки устройства с
версией файлов обновления. Если будет обнаружено, что версия
устройства позднее версии обновления, откроется окно, которое
сообщит ва
м об этом и предложит продолжить или отменить
операцию.
Если флажок Check Firmware Version (Проверить версию прошивки)
не установлен, программа установит файлы обновления, не
сравнивая их с версией прошивки устройства.
