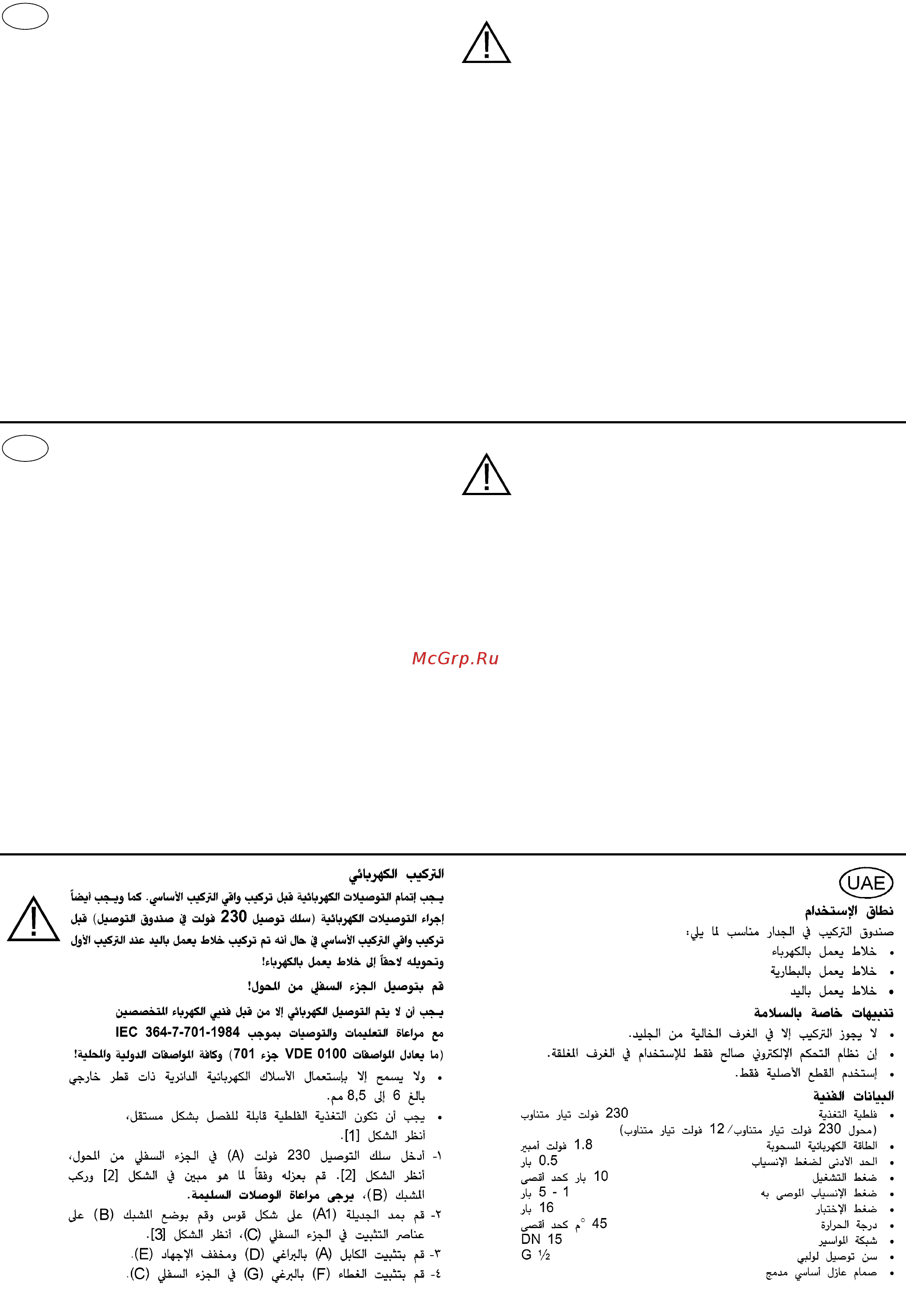

![Grohe rapid sl 38803001, для писсуара [6/12] Käyttöalue](/views2/1218524/page6/bg6.png)
4
FIN
Käyttöalue
Piiloasennuskotelo soveltuu:
• Verkkokäyttöiselle hanalle
• Paristokäyttöiselle hanalle
• Käsikäyttöiselle hanalle
Turvallisuusohjeet
• Asennuksen saa tehdä vain pakkaselta suojatuissa tiloissa.
• Ohjauselektroniikka on tarkoitettu yksinomaan sisätiloissa
käytettäväksi.
• Käytä vain alkuperäisvaraosia.
Tekniset tiedot
• Virransyöttö 230 V AC
(muuntaja 230 V AC/12 V AC)
• Ottoteho 1,8 VA
• Vähimmäisvirtauspaine 0,5 bar
• Käyttöpaine enint. 10 bar
• Suositeltu virtauspaine 1 – 5 bar
• Testipaine 16 bar
• Lämpötila enint. 45 °C
• Putki DN 15
• Liitäntäkierre G ½
• Integroitu katkaisin
Sähköasennukset
S
ähköasennuksen pitää olla valmis ennen kotelon
kannen kiinnittämistä. Sähköasennus (230 V liitäntäjohto
liitäntäkoteloon) täytyy myös tehdä ennen kotelon
kannen asennusta, jos ensiasennuksessa asennetaan
mekaaninen hana, joka halutaan myöhemmin varustaa
verkkokäyttöiseksi hanaksi!
Kytke muuntajan alaosa paikalleen!
Sähköasennukset saa suorittaa ainoastaan valtuutettu
sähköasentaja! Tällöin on noudatettava IEC 364-7-701-1984:n
(vast. VDE 0100 osa 701) mukaisia määräyksiä sekä kaikkia
maakohtaisia ja paikallisia määräyksiä!
• Asennuksessa saa käyttää vain pyöreää,
ulkohalkaisijaltaan 6 … 8,5mm:n kaapelia.
• Virrantulon täytyy olla erikseen kytkettävissä, ks. kuva [1].
1. Työnnä 230 V-liitäntäjohto (A) muuntajan alaosaan, ks. kuva [2]. Kuori
eriste kuvan [2] mukaan ja kiinnitä sokeripalaliitin (B), huomaa
sijoitus.
2. Taivuta säikeet (A1) kaarelle ja sijoita sokeripalaliitin (B) alaosassa (C)
oleviin kiinnikkeisiin, ks. kuva [3].
3. Varmista johto (A) ruuveilla (D) ja vedonestimellä (E).
4. Kiinnitä kansi (F) ruuvilla (G) alaosaan (C).
PL
Zakres stosowania
Zbiornik do montażu ściennego przystosowany do:
• armatur zasilanych sieciowo
• armatur zasilanych bateryjnie
• armatur obsługiwanych ręcznie
Informacje dotyczące bezpieczeństwa
• Montaż można wykonać tylko w pomieszczeniach zabezpieczonych
przed mrozem.
• Elektroniczne układy sterujące są przystosowane wyłącznie do użytku
w pomieszczeniach zamkniętych.
•Stosować tylko części oryginalne.
Dane techniczne
•Napięcie zasilania 230 V AC
(transformator 230 V AC /12 V AC)
• Pobór mocy 1,8 VA
•Minimalne ciśnienie przepływu 0,5 bar
•Ciśnienie robocze maks. 10 bar
• Zalecane ciśnienie przepływu 1 – 5 bar
•Ciśnienie kontrolne 16 bar
• Temperatura maks. 45 °C
• Przewody rurowe DN 15
• Gwint połączeniowy G ½
• Zintegrowany zawór odcinający
Instalacja elektryczna
Instalacja elektryczna powinna zostać zakończo-
na przed montażem osłony stanu surowego. Instalacja
elektryczna (przewód przyłączeniowy 230 V w skrzynce
przyłączeniowej) powinna zostać przeprowadzona przed
montażem osłony stanu surowego, jeżeli podczas
wstępnej instalacji zamontowana została armatura
mechaniczna, która później zamieniona zostanie na
armaturę zasilaną z sieci!
Podlączyæ transformator!
Instalacja elektryczna może zostać wykonana wyłącznie przez
wykwalifikowanego elektromontera! Należy przy tym uwzględnić
przepisy wg normy IEC 364-7-701-1984 (odp. VDE 0100 część 701),
jak również wszystkie przepisy krajowe i lokalne!
•Instalację elektryczną należy wykonać wyłącznie z okrągłego
przewodu elektrycznego o średnicy zewnętrznej maks. 6 do 8,5mm.
• Wymagane jest osobno włączane zasilanie elektryczne, zob. rys. [1].
1. Wsunąć przewód przyłączeniowy 230 V (A) do dolnej części
transformatora, zob. rys. [2]. Odizolować zgodnie z rys. [2]
i zamontować łącznik (B), zwrócić uwagę na przyporządkowanie.
2. Ułożyć przewód licowy (A1) w rurce osłonowej i ustawić łącznik (B)
zgodnie z elementami mocującymi w części dolnej (C), zob. rys. [3].
3. Zabezpieczyć przewód (A) przy użyciu śrub (D) oraz zacisku
przewodu (E).
4. Zamocować pokrywę (F) przy użyciu śruby (G) w części dolnej (C).
