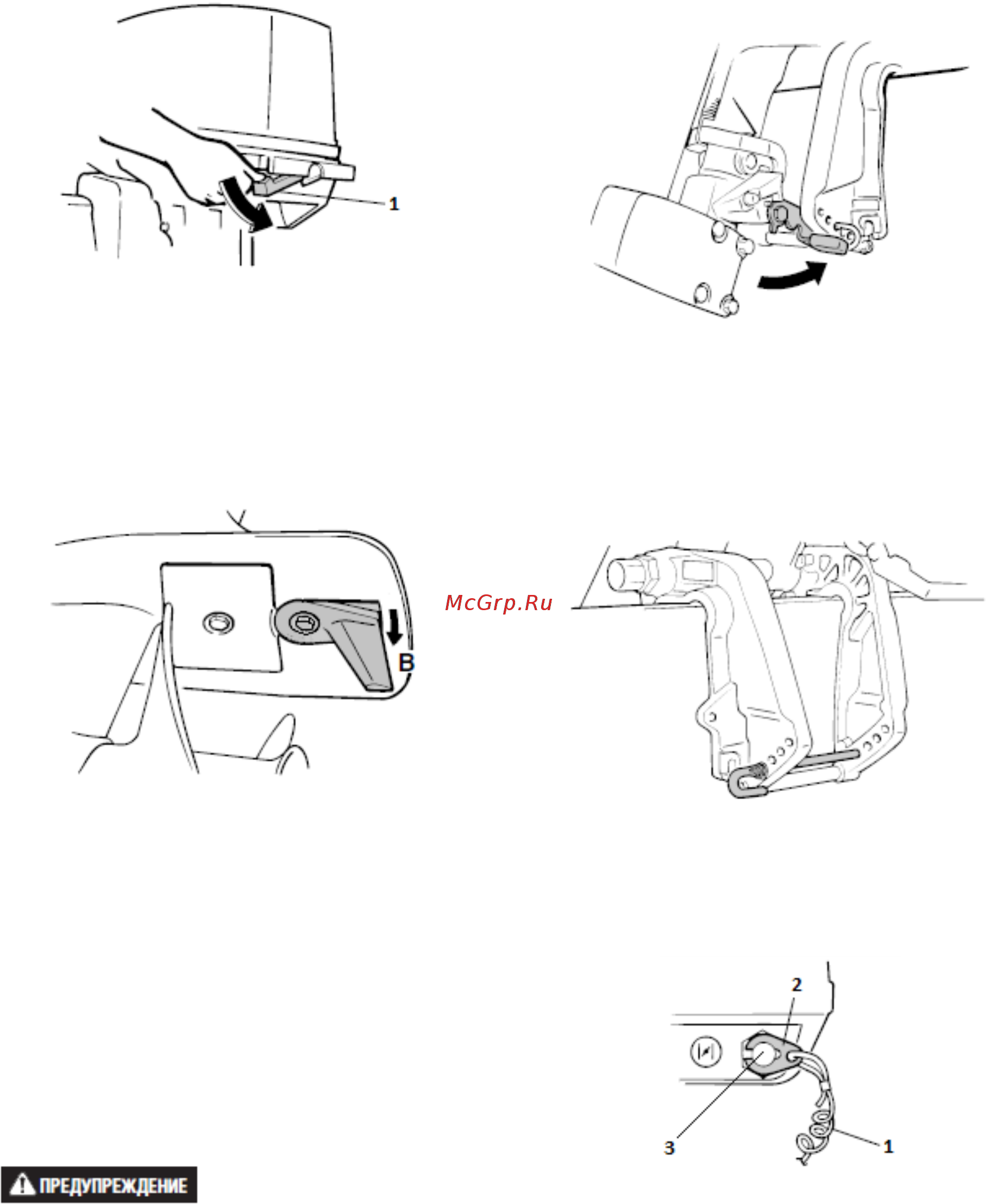

Рычаг замка колпака
1) Рычаг замка колпака
Для снятия колпака поверните рычаг вниз и
снимите колпак. При установке колпака на
место убедитесь, что он правильно оделся на
поддон, затем поверните рычаг вверх. Убе-
дитесь в надежности крепления колпака.
Триммер
Если при прямолинейном движении катер
имеет тенденцию менять направление в
правую сторону (правый борт), при этом для
поворота влево и вправо необходимо при-
кладывать разное усилие, поверните конец
триммера в сторону правого борта.
Если при прямолинейном движении катер
имеет тенденцию менять направление в ле-
вую сторону (левый борт), при этом для по-
ворота влево и вправо необходимо прикла-
дывать разное усилие, поверните конец
триммера в сторону левого борта.
Неправильно отрегулированный триммер
может затруднить руление. После замены,
или регулировки триммера осуществите
пробный заезд с целью выявления разного
усилия при поворотах в обе стороны. После
замены, или регулировки триммера убеди-
тесь в том, что затянут крепящий его болт.
Упор для движения по мелково-
дью
Применение этого упора несколько припод-
нимает мотор из воды для обеспечения
большего клиренса при движении по мелко-
водью.
Штифт установки угла диффе-
рента
Данный штифт нужен для регулировки угла
наклона (угла атаки) мотора относительно
транца лодки.
Выключатель двигателя
1) Шнур безопасности
2) Чека безопасности
3) Кнопка остановки двигателя
Для того чтобы запустить лодочный мотор
необходимо вставить чеку безопасности в
выключатель двигателя. Второй конец шнура
безопасности должен быть прикреплен к ру-
ке, или ноге, или одежде человека, который
управляет вашим катером. Если этот человек
упадет за борт, или бросит румпель шнур
безопасности вытянет чеку безопасности из
12
