Пульт (машинка) дистанционно-
го управления

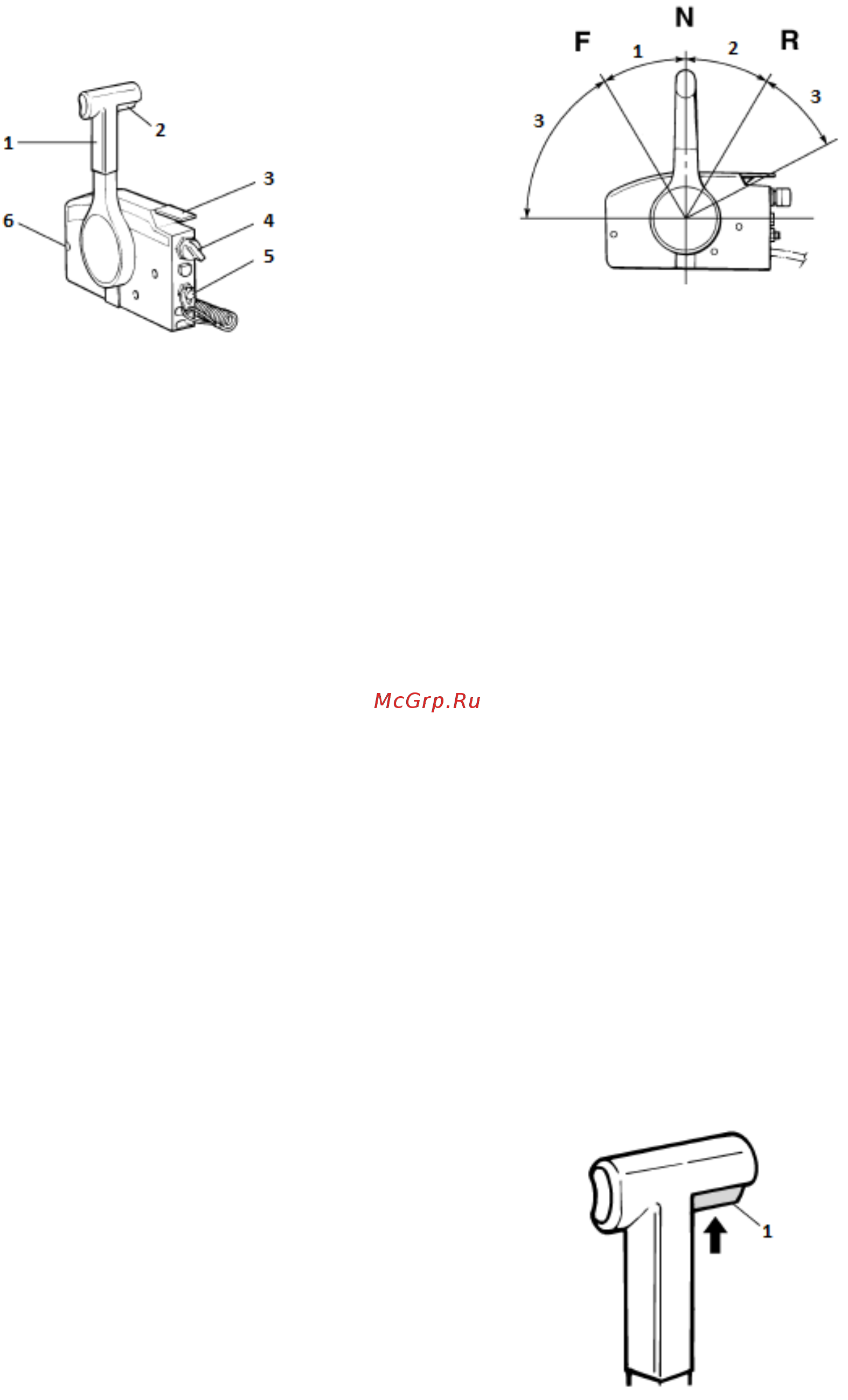

1) Рычаг дистанционного управления
2) Фиксатор рычага дистанционного
управления
3) Рычаг управления дроссельной за-
слонкой на нейтральной передаче
4) Главный выключатель / выключатель
привода воздушной заслонки
5) Аварийный выключатель двигателя
6) Устройство, регулирующее усилие
перемещения рычага дистанционно-
го управления.
Рычаг дистанционного управления
Этот рычаг управляет переключением пере-
дач и открытием дроссельной заслонки.
Толкая рычаг вперед из нейтрального поло-
жения, сначала включается передняя пере-
дача, при этом ощущается четкая фиксация
рычага в позиции включенной передачи, за-
тем начинает открываться дроссельная за-
слонка, увеличивая обороты двигателя (ско-
рость судна) до максимальных. Возвращая
рычаг в нейтральное положение, сначала
уменьшаются обороты двигателя до скорости
холостого хода, затем отключается передняя
передача.
Перемещая рычаг назад из нейтрального по-
ложения, сначала включается задняя пере-
дача, при этом ощущается четкая фиксация
рычага в позиции включенной передачи, за-
тем начинает открываться дроссельная за-
слонка, увеличивая обороты двигателя. Кон-
струкция машинки не позволяет увеличивать
обороты двигателя до максимальных при
включенной задней передаче. Возвращая
рычаг в нейтральное положение, сначала
уменьшаются обороты двигателя до скорости
холостого хода, затем отключается задняя
передача.
1) Сектор включения передней передачи. В
этом диапазоне происходит только
включение передней передачи, дрос-
сельная заслонка не открывается. В по-
ложении F ощущается четкая фиксация
рычага.
2) Сектор включения задней передачи. В
этом диапазоне происходит только
включение задней передачи, дроссель-
ная заслонка не открывается. В положе-
нии R ощущается четкая фиксация рыча-
га.
3) Сектор регулировки открытия дроссель-
ной заслонки. Чем ниже опускается ры-
чаг, тем выше обороты двигателя (ско-
рость судна).
При включенной передней передаче
обороты двигателя изменяются от ско-
рости холостого хода до максимальных
оборотов.
При включенной задней передаче разо-
гнать двигатель до максимальных обо-
ротов не возможно, в машинке преду-
смотрен ограничитель открытия дрос-
сельной заслонки при включенной зад-
ней передаче.
Фиксатор рычага дистанционного
управления
1) Фиксатор рычага дистанционного
управления
Для того чтобы сдвинуть рычаг из нейтраль-
ного положения, необходимо нажать на
16
